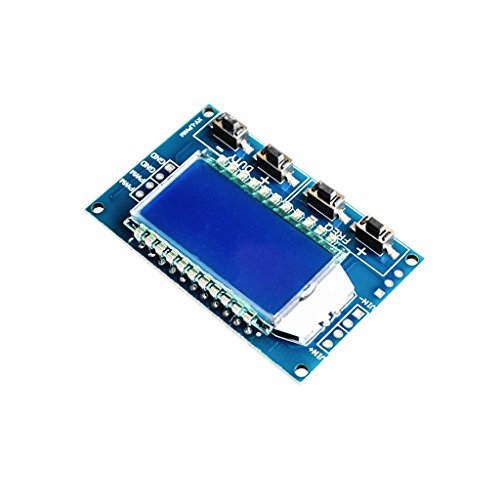

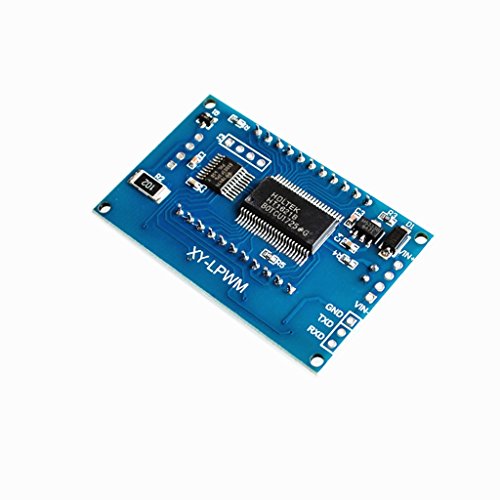

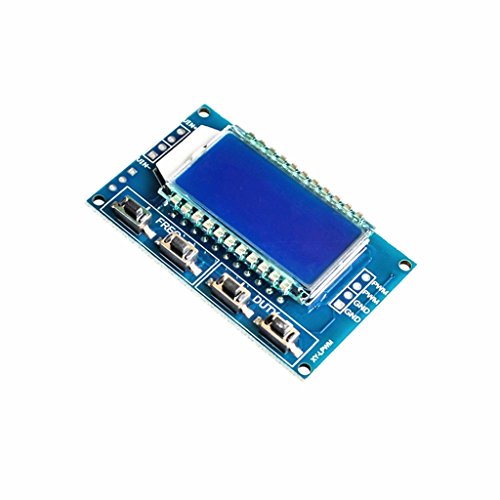

Fenteer 高精度　信号発生器　PWMモジュール　パルス　周波数　可変　LCDディスプレイ　3.3-30V　

商品説明

説明:

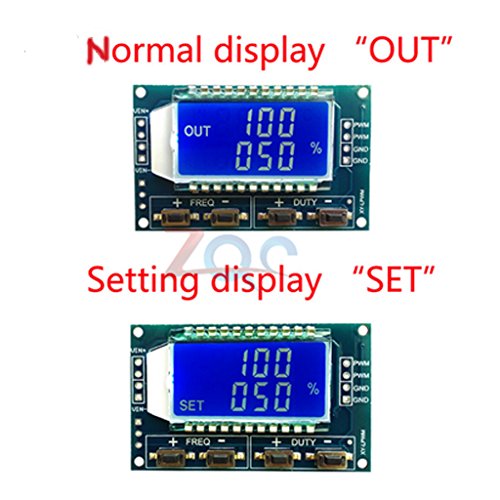

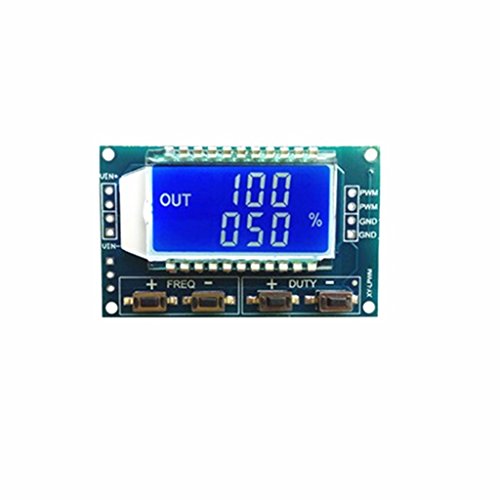

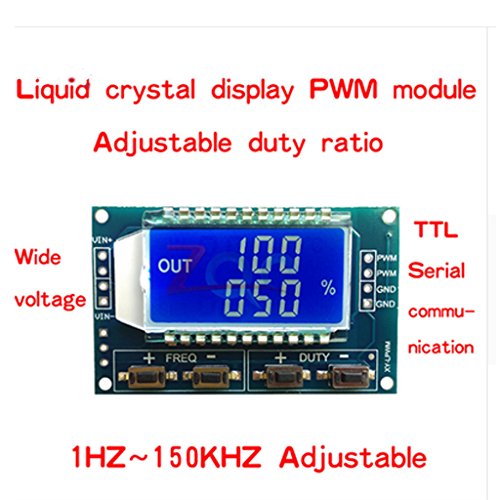

- LCD表示周波数とデューティサイクル、非常にクリア、PWM出力は周波数とデューティサイクルに設定することができます。
- 広い周波数範囲、高精度。
- シリアル通信、TTLレベル。

- 周波数は4つのレンジに分けられ、自動スイッチング：
- 1. XXX（小数点なし）：最小単位は1Hz、1Hz〜999Hzの値域、
- 2. X.XX（100の小数点）最小単位は0.01Khz、1.00Khz〜9.99Khzの範囲です。
- 3. XX.X（10の小数点）：最小単位は0.1Khzです。 10.0KHz〜99.9KHzの値域
- 4. XXX（10と100の小数点）：最小単位は1Khzです。値の範囲1KHz〜150KHz
- 例えば周波数表示：
- 100はPWM出力100Hzパルスを示し、
- 1.01はPWM出力1.01Kパルスを示し、
- 54.1は、PWM出力が54.1kHzのパルスを有することを示し、
- 1.2.4は、PWM出力が124 kHzパルスであることを示します。
- 6.デューティサイクル範囲：0〜100％; 6。
- 7.すべての設定パラメータ、パワーダウンは自動的に保存されます。

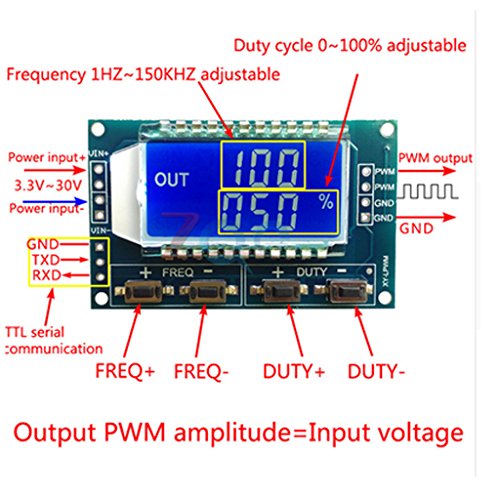

仕様:

パラメーター：

- サイズ：約52 x 32 mm / 2 x 1.3インチ
- 使用電圧：3.3〜30V;
- 周波数範囲：1Hz〜150KHz;
- 周波数精度：各レンジの精度は約2％
- 信号負荷容量：出力電流は約5〜30mA
- 出力振幅：電源電圧に等しいPWM振幅
- 周囲温度：-20〜+ 70℃。

応用：
- 矩形波信号発生器として使用され、実験開発および使用のための方形波信号を生成する。
- モータドライバを制御する方形波信号を生成するために使用されます。
- MCU用に調整可能なパルスを生成します。
- 調整可能なパルスを生成し、関連する回路（PWM調光速度および他のアプリケーション）を制御します。
- シリアル制御（シングルチップTTLレベル通信）

通信規格：
- 9600bpsデータビット：8
- ストップビット：1
- チェック桁：なし
- フロー制御：なし
- PWMの周波数を設定する
- "F101"：周波数を101HZ（001〜999）に設定します。
- "F1.05"：1.05 KHZ（1.00〜9.99）の周波数を設定します。
- "F10.5"：周波数を10.5KHZ（10.0〜99.9）に設定します。
- "F1.0.5"：周波数を105KHZ（1.0.0〜1.5.0）に設定します。
- 2. PWMデューティサイクルを設定する
- "DXXX"：PWMデューティサイクルをXXXに設定します。 （001〜100）
- このようなD050、PWMのデューティサイクルを設定する50％
- 3.設定されたパラメータを読み込む
- 設定されたパラメータを読み取るための "読み取り"文字列を送信します。
- セットが正常に終了しました：DOWN
- セットアップが失敗しました：FALL

パッケージに含まれるもの:

1ｘ信号発生器PWM
