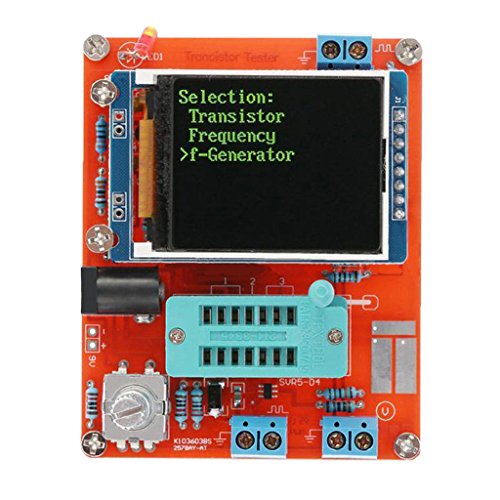

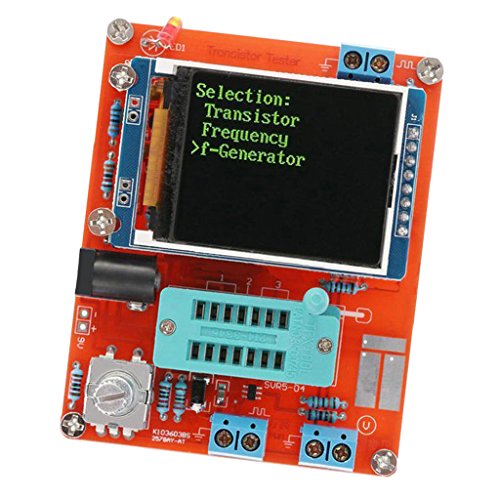

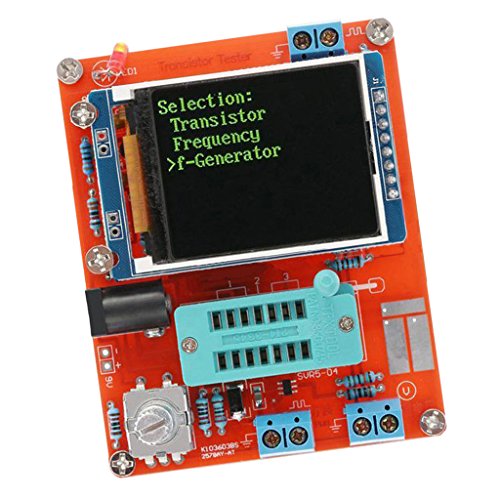

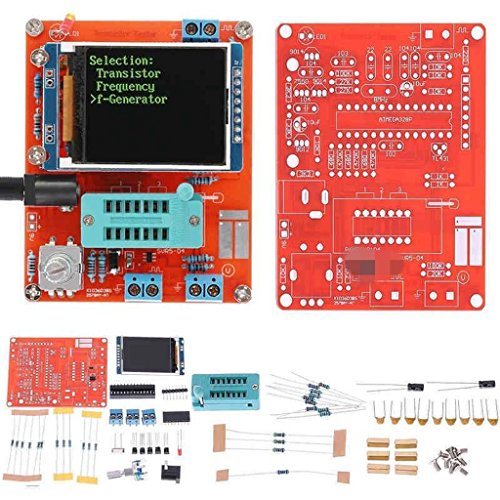

Flameer トランジスタ　GM328　周波数計　テスター　ESR　 DIYキット　PWM　信号　発生器　ダイオード　基板　

商品説明

説明:

- SCM ATMEAG328P DIP-28の使用。 ICブロック付き
- 160x128ピクセルのカラーディスプレイ、フルスクリーン文字8x20,16ビットの色深度、グラフィック表示要素シンボルを使用するディスプレイユニット
- 9Vのラミネートバッテリーを使用し、電源アダプタ（DC 6.8-12V）、約30mAの全電流、約20nAのシャットダウン電流

仕様:

- 材質：PCB回路基板
- サイズ：7.8x3.1x6.2cm / 3.07x1.22x2.44インチ
- ロータリースイッチ制御、キー測定、自動シャットダウン

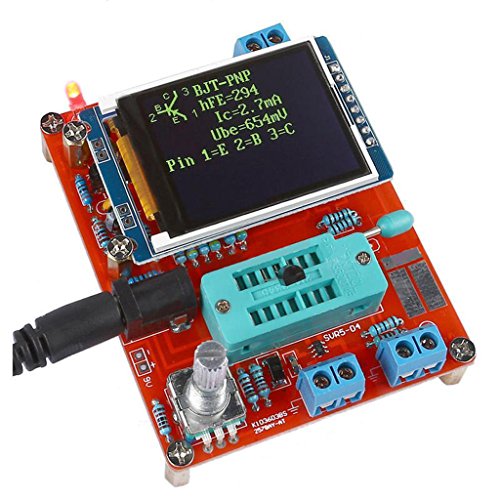

- 自動的にNPNとPNPトランジスタ、FET、ダイオード、デュアルダイオード、サイリスタ、SCR、トランジスタのピン配置の自動識別を検出
- NPNとPNPトランジスタの共通エミッタ電流増幅係数、ベースエミッタのスレッショルド電圧、コレクタ - エミッタ間リーク電流
- トランジスタのベースエミッタのスレッショルド電圧と高電流利得認識によるポールダーリントントランジスタ
- パワートランジスタおよびFET保護ダイオードの検出
- テストFETのゲート - ソースのスレッショルド電圧がオンになり、ドレイン - ソースのオン抵抗、ゲート - ソース間の容量
- 最大2つの測定抵抗のため、3フィートの調整可能な抵抗を測定することができます、調整可能な抵抗が最後に転送された場合、測定された抵抗値のみにすることができます
- 抵抗測定の最大分解能は0.01Ωです。最大50MΩまで測定可能
- コンデンサの測定範囲は25pF-100mF、分解能1pF
- 等価直列抵抗（ESR）を測定しながら90nF以上のコンデンサを使用すると、最高分解能0.01Ωの等価直列抵抗
- 5000pFより大きいコンデンサは、コンデンサ値の充電電圧が品質係数（Q値）を反映することができ、
- 最大2つのダイオードを測定すると、その正および負のオン状態電圧
- LEDもグラフィックシンボルダイオードを表示し、導通電圧は通常のダイオードよりもはるかに高い
- 逆耐圧は4.5V以下ですツェナーダイオードはそれを検出することができます、ダブルダイオードシンボルとして表示されます。正と負の電圧が約700mVのダイオード・シンボルを支配し、電圧に対応する第2のダイオード・シンボルがレギュレーション・オンになります。したがって、通常のダイオードではなく、ツェナーダイオードを同時に測定してください
- テストするトランジスタのPN接合容量間のPN接合容量とトランジスタベースとエミッタ、ベースとコレクタまたはエミッタとの間のPN接合容量の間のテスト逆接合
- テストする25pF未満のコンデンサのうち、30pFのコンデンサ、30pFのコンデンサをテストし、次に測定した値を30pFのコンデンサで差し引いた後、再度測定して測定します。
- 次の2100Ω抵抗の場合、0.01mH〜20Hのインダクタンス測定範囲を測定します
- テスト中約2秒で、大きなコンデンサとインダクタはより長い時間がかかります
- その他の機能には、周波数測定、電圧測定、方形波ジェネレータ、PWM
- ジェネレータ、色選択、試運転校正、連続試験、その他の機能
- 25kHz以下の周波数で測定される1Hz〜1MHz以上の周波数範囲は、0.001mHzまでの周期分解能を表示できます
- 最大50VのDC電圧測定

パッケージに含まれるもの:

1ｘテスター
1ｘバッテリークリップ
