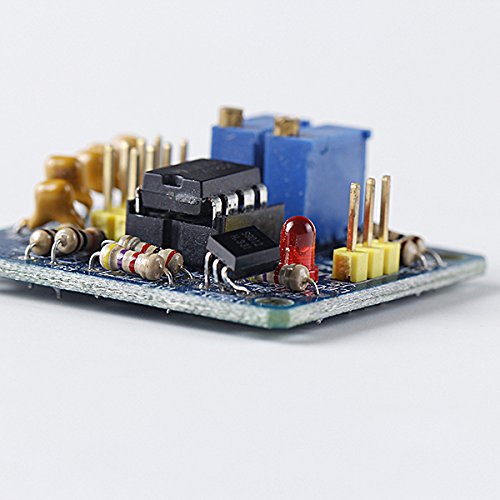

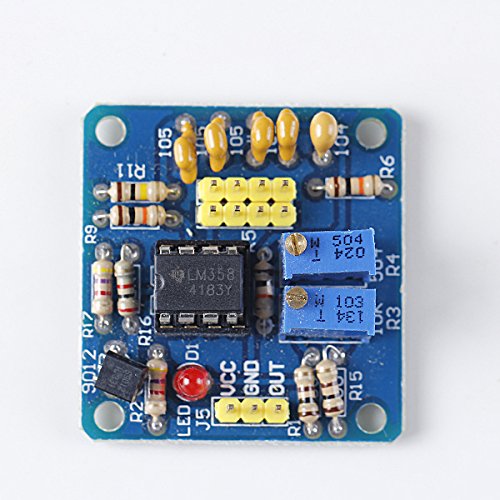

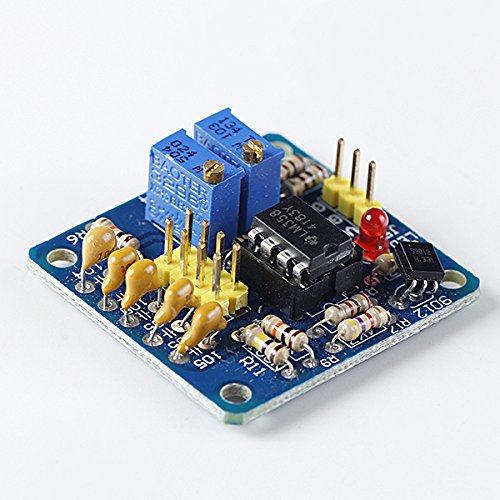

NE555 パルス モジュール LM358 デューティ サイクルと周波数調整可能なモジュール
- メーカー
- GAOHOU
- JAN
- 6922326728953
- メーカー品番
- A677
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
特徴：
サイズ：3.5センチメートル*4.6センチメートル
メインチップ：LM358;
入力電圧：5V-12VDC。
入力電流：≥の100MA;
出力振幅：入力電圧に近い。
周波数調整範囲：0.07HZ-2kHz（0.45ms～15S程度においてもサイクル）;
デューティ·サイクルの調整範囲：0％〜100％（高/サイクル）;
出力電流：ストリップ9012トランジスタの駆動能力は強い、約500mAの出力電流、出力を直接駆動することができます
小さなリレーや小型モーター;
周波数調整方法：
ボードは4つショートするキャップがあり、周波数を選択できます。
挿入した0短絡キャップ、最も長いサイクルは0.3秒に達する;
一つ短回路キャップを挿入し、最長のサイクルは4秒程度に調整することができる;
二つ短回路キャップを挿入し、最長の周期は7秒程度に調整することができる;
三つ短回路キャップを挿入し、最長のサイクルは10秒程度に調整することができる;
四つ短絡キャップを挿入し、最長のサイクルは15秒程度に調整することができる;
パッケージ内容：
●1X NE555のパルスモジュール
特記事項
- 方形波信号発生器として使用されて方形波信号を生成し、実験開発用である
- 方形波信号は、ステッピングモータ駆動の駆動を生成するために使用される
- MCU用ために調整可能なパルスを生産する。
- 関連回路を制御するための調整可能なパルスを生成する
