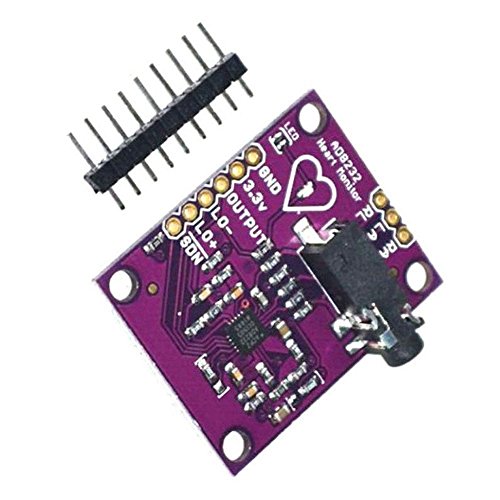

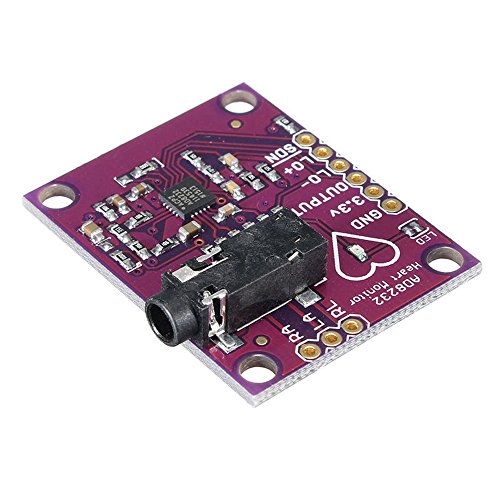

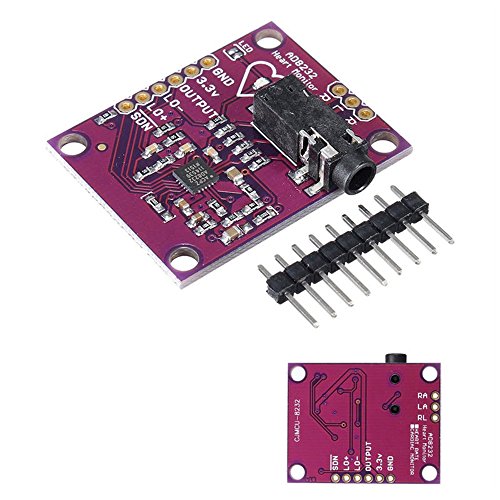

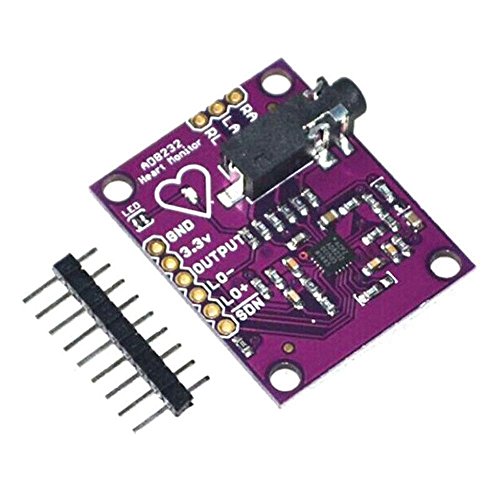

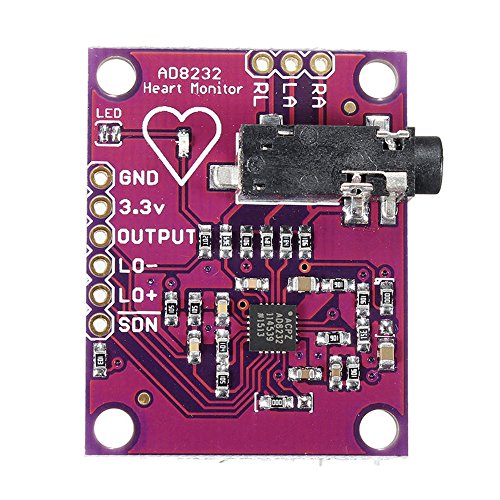

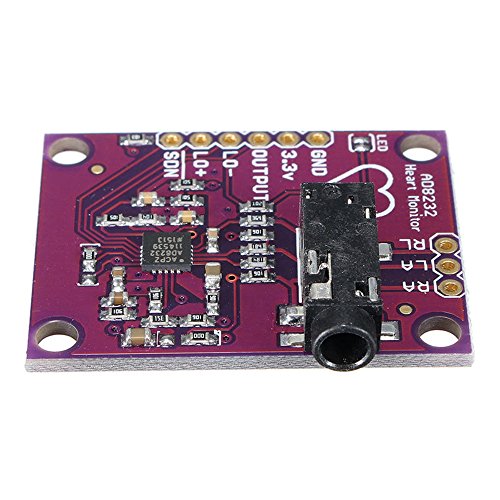

GAOHOU AD8232生理学的測定モジュール心臓パルスECGモニターセンサーボード

商品説明

特徴：
1. HPDRIVEハイパスドライバ出力。コンデンサは、HPDRIVEの最初のハイパスフィルタに接続する必要がある。
AD8232ドライバはこのピンを使用して、HPSENSEを基準電圧と同じレベルに保つ。
+ INインスツルメンテーションアンプの正入力。 + INは、通常、左腕（LA）電極に接続される。
3.-INインスツルメンテーションアンプの負入力。 - INは、通常、右腕（RA）電極に接続されている。
4. RLDFB右脚ドライバのフィードバック入力。 RLDFBは右脚ドライバ回路のフィードバックピンである。
5. RLD右脚ドライバ出力。駆動電極（通常は右脚用）はRLDピンに接続する必要がある。
6. SW高速リカバリスイッチピン。このピンは、第2のハイパスフィルタの出力に接続する必要がある。
7.OPAMP +オペアンプ反転入力。
8. REFOUTリファレンス電圧バッファ出力。計器アンプの出力はこの電位を基準にしている。
9.REFOUTは、リファレンス信号を必要とする回路内の任意のポイントの仮想グランドとして使用する必要がある。
オペアンプオペアンプ反転入力。
10.OUTオペアンプ出力。この出力は完全に調整された心拍数信号を提供する。
OUTはADCの入力側に接続できる。
11. LOD - 比較器の出力端をリードオフする。 DCリードのフォールス検出モード、およびIN電極が切断されているときは、
LOD - ハイ状態で、そうでなければロー状態である。リードオフ検出モードの交換では、LODは常にローの状態にある。
コンパレータ出力をリードオフする。 DCリードオフ検出モードでは、+ IN電極が切断されるとLOD +がハイレベルになり、
それどころか、それは低レベル状態にある。リードオフ検出モードの交換において、IN電極または+ IN電極が切断されると、LOD +はハイレベル状態にあり、
これらの2つの電極が接続されると、それらはローレベル状態にある。
12.LOD +
13. SDNシャットダウン制御入力。 SDNをローレベルにすると、ローパワーシャットダウンモードに切り替えることができる。
14. AC / DCリードオフモード制御入力。 DCリードオフモードでは、AC / DCピンをローレベルに駆動する必要がある。
ACリードオフモードでは、AC / DCピンを最高レベルに駆動する必要がある。
15. FR高速回復制御入力。 FRドライブを高レベルにすると、高速リカバリモードになります。そうでなければ、それは低いレベルに駆動されるべきである。
16. GND電源。
17. + VS電源ピン。
18. REFINリファレンス電圧バッファ入力。 REFIN（高インピーダンス入力ピン）を使用して、基準電圧バッファのレベルを設定することができる。
19. IAOUT計装アンプ出力ピン。
20.ハイパス検出入力用のHPSENSE計装アンプ。
HPSENSEは、DC阻止回路のターン周波数で設定されるRおよびCノードに接続される。
EP露出パッド。露出パッドはGNDまたは接続されていない

応用：
フィットネスと運動心拍数モニタリング
ポータブルECG
リモートヘルスモニタリング
ゲーム周辺機器
バイオ電気信号の取得

パッケージに含まれるもの：
1 x AD8232モニタ・センサ・モジュール
