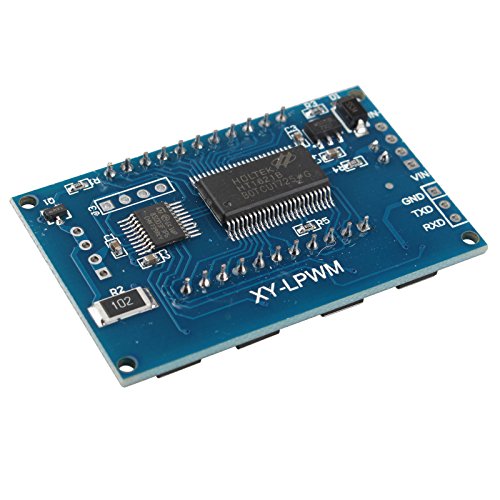

PWMパルス周波数デューティサイクル調整可能なモジュール方形波矩形波信号発生器XY-LPWM
- メーカー
- HALJIA
- JAN
- 0782123446834
- メーカー品番
- 43216-8901
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
パラメータ設定

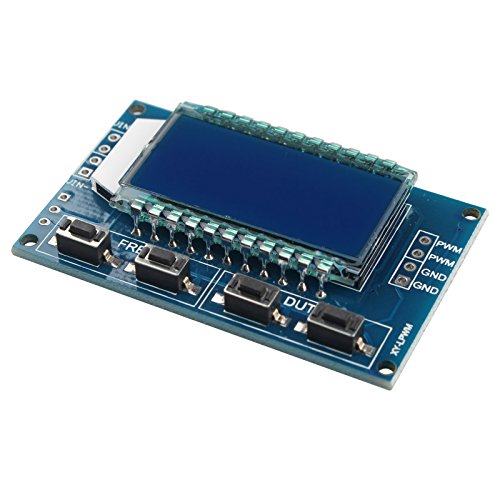

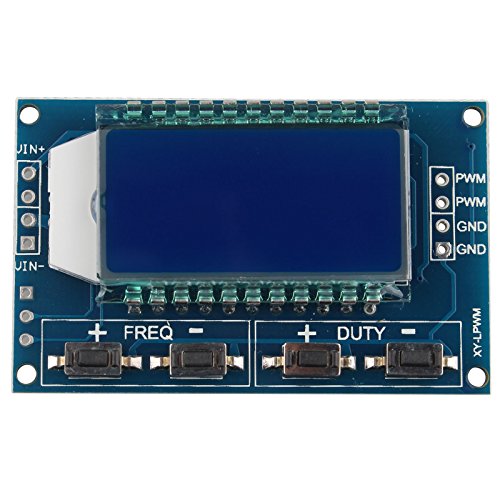

モジュールは周波数とデューティサイクルを設定するために使用される4つの独立したキーを持って、
短いプレス（ユニットの増減）と長押し（高速の増減）をサポートし、
モジュールのパラメータ：
使用電圧：3.3〜30V;
周波数範囲：1Hz〜150KHz;
周波数精度：各レンジの精度は約2％です。
信号負荷容量：出力電流は約5〜30mAにすることができます。
出力振幅：電源電圧に等しいPWM振幅。
周囲温度：-20〜+ 70℃
材質：金属
サイズ：52 x 32mmx 8mm
カラー：ブルー
適用範囲：
1.方形波信号発生器として使用され、実験開発および使用のための方形波信号を生成する。
2.モータドライバを制御する方形波信号を生成するために使用されます。
3.MCU使用のための調整可能なパルスを生成します。
4.調整可能なパルスを生成し、関連する回路を制御する
パッケージ内容：
1×矩形波信号発生器
特記事項
- まず、モジュールの説明：PWM出力、周波数、デューティサイクルを設定することができます。
- 周波数は4つの範囲に分けられます：自動スイッチング：XXX（小数点なし）：最小単位は1Hz、値域は1Hz〜999Hzです。 X.XX（100の小数点）最小単位は0.01Khz、1.00Khz〜9.99Khzの範囲です。
- XX.X（10の小数点）：最小単位は0.1Khzです。 10.0KHz〜99.9KHzの値域; X.X.X（10と100の小数点）：最小単位は1Khzです。 値の範囲1KHz〜150KHz
- 周波数表示： "F101"：設定周波数が101HZ（001〜999）、 "F1.05"：設定周波数が1.05KHZ（1.00〜9.99）、 "F10.5"：設定周波数が10.5KHZ（10.0〜99.9） ）、 "F1.0.5"：設定周波数は105KHZ（1.0.0〜1.5.0）
- デューティサイクル範囲：0〜100％、たとえばD050、PWMデューティサイクルを50％に設定します。 すべての設定パラメータは、パワーダウン保存します。
