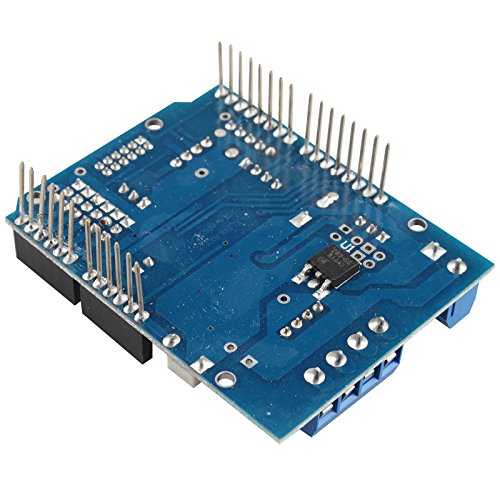

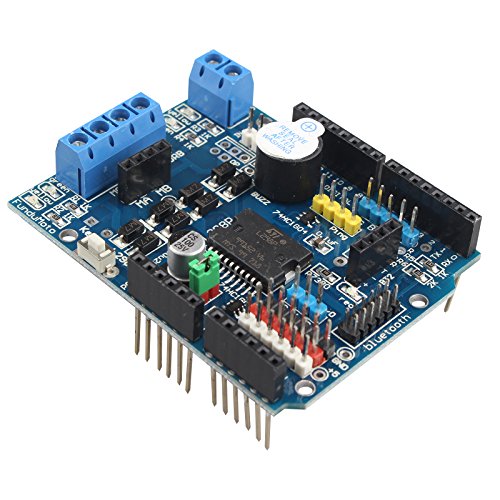

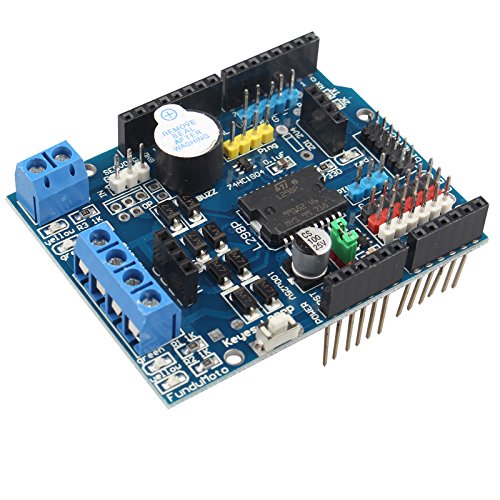

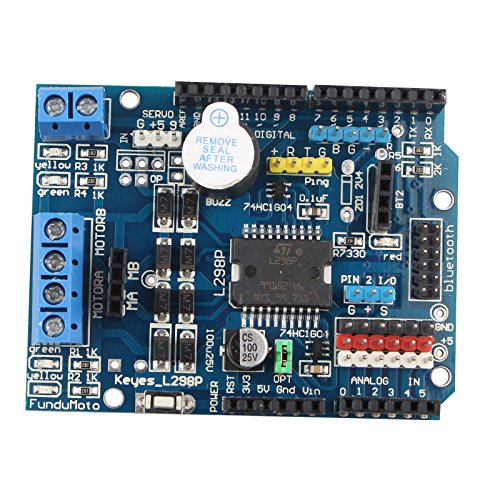

L298PモータドライバモジュールHブリッジドライブシールド拡張ボードArduino用高出力DCステッパモータコントローラ
- メーカー
- HALJIA
- JAN
- 0782123448388
- メーカー品番
- 1
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
技術仕様：
1入力電圧VDの1論理部分：5V
2入力電圧VSの駆動部分：VIN入力6.5 ~ 12V、PWRIN 4.8 ~ 35V入力
3作業電流Issの3論理部分：<36mA
4動作電流Ioの4.dri部分：<2A
5最大消費電力：25W（T = 75℃）
6.制御信号の入力レベル：2.3Vの低い-0.3Vの高い
7動作温度：-25 + 130℃
8ハードウェアインタフェース：5.0mmピッチ端子
9ベルトクリップで、フロントローのアクセス信号で制御できます
10ドライブの種類：デュアルパワーHブリッジドライバ
11ピン占有：D10~D13ダイレクトドライブモーター
12はPWM / PLLモードのモータ速度制御をサポート
13サイズ：70*52*24mm(L*W*H)
プログラムコード：
http://www.haljia.com/download/motor/L298P/L298P Motor Shield.rar
パッキングリスト：
1 * L298Pモータドライバモジュール
特記事項

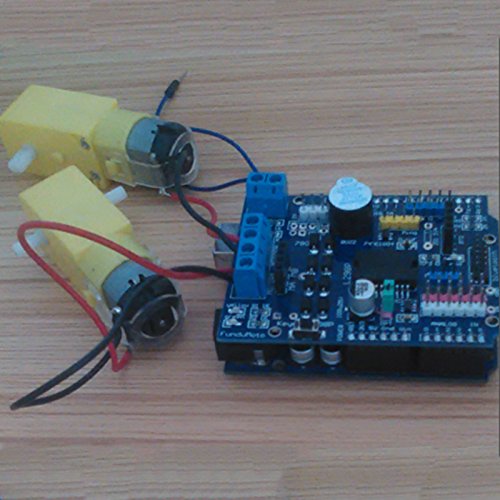

- 最高2Aの駆動電流を持つ2つのDCモータを直接駆動できる専用高出力モータドライバチップL298Pを採用
- モーター出力に保護用として8個の高速ショットキーダイオードを使用する
- スタック設計はArduinoに直接接続することができ、使いやすくなります
- L298PシールドDCモータドライバはPWM速度制御モードを備えています。デュアルハイパワーHブリッジドライバ
- 入力電圧VSの駆動部分：VIN入力6.5-12V、PWRIN 4.8-35V入力
