クランプ ビームクランプ BC5ton 使用荷重 5000 kg 適用ビーム幅 90-320 mm H型鋼、I型鋼 連結金具　 スリーエッチ HHH H

商品説明

クランプ ビームクランプ

●ＨＨＨのビームクランプは、ビーム(H型鋼、I型鋼)に連結箇所を設けるために製作されたものです。

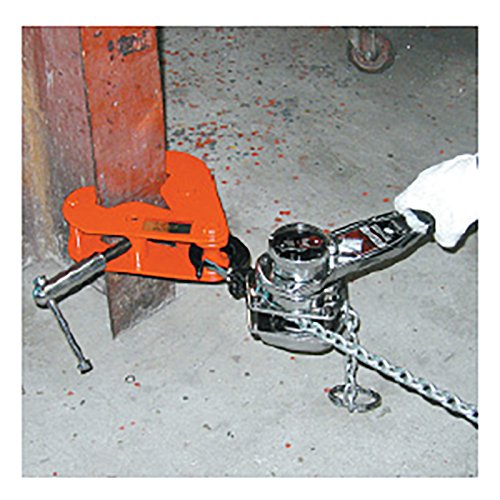

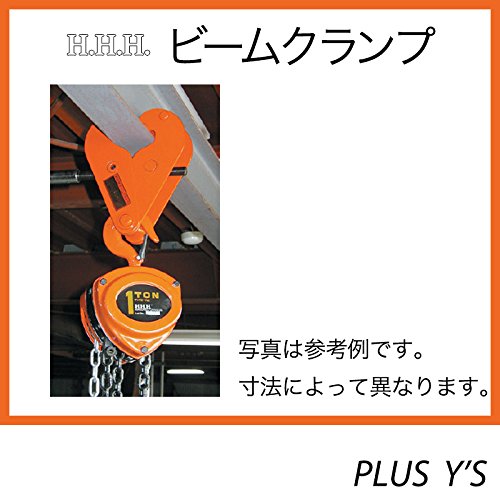

チェーンブロック、ホイスト等の吊り下げ、レバーホイストや滑車の横引きのためのビームとの連結金具としてご利用ください。
●ビームへの取付け、取り外しは、ハンドルを廻すだけで簡単・迅速です。
●広範囲のビーム幅に適用できます。(範囲は本体に刻印)
●フック取付部がつづみ形ですから、横引の時もフックがビームクランプの中心にきます。
●安全係数５倍設計で製作し、堅牢・安全です。
●取り外しができないよう、また、ゆるみ防止のため、固定ネジが設けられています。ビームクランプの永久設置や振動のある時は、安全のため固定ネジを六角レンチで締め付けてください。

型式 ： BC5ton
使用荷重 ： 5000 kg
適用ビーム幅 ： 90-320 mm

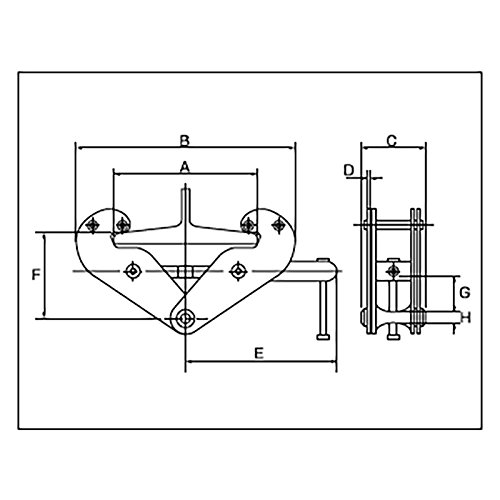

A(max) ： 365 mm
B(min) ： 220 mm
B(max) ： 498mm
C ： 127 mm
D ： 10 mm
E ： 271 mm
F(min) ： 168 mm
F(max) ： 240 mm
G ： 10 mm
H ： 30 mm
自重 ： 11 kg

スリーエッチ HHH
