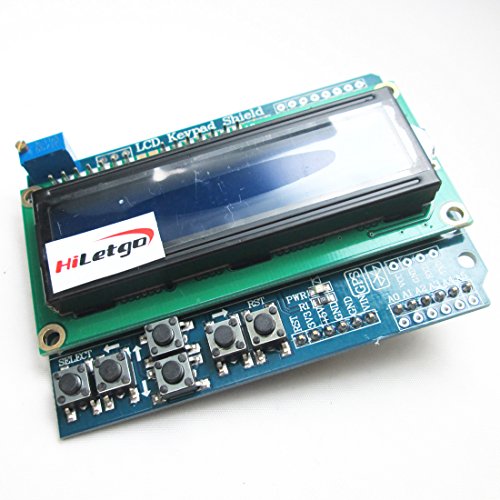

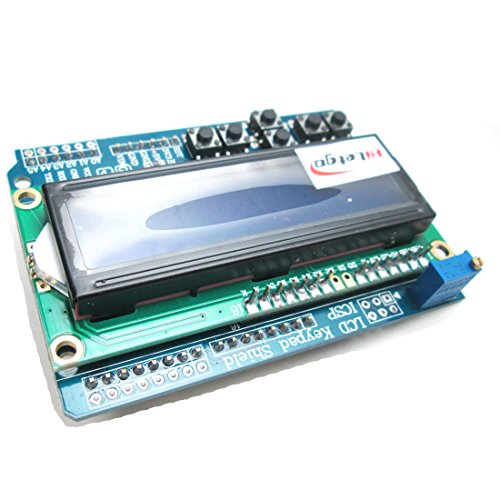

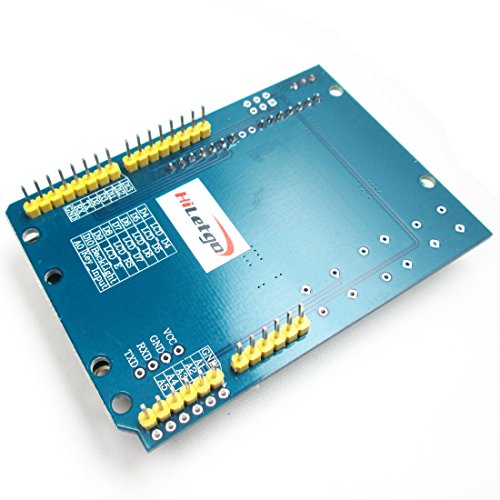

HiLetgo 1602 LCDキーパッド シールド拡張ボード 青色 バックライト UART インターフェイス for Arduino Duemilanove ロボット [並行輸入品]

商品説明

特徴：
これは1602 LCDディスプレイです。
きわめて一般的なHD44780パラレルインターフェイスチップセットを使用します。
インターフェイスコードは自由に利用できます。
白い言葉の青いバックライト。
4ビットArduino LCDライブラリ。
サイズ：8cm x 5.9cm - 3.15インチx 2.32インチ説明：
LCDキーパッドシールド入/出力拡張ボード（コントラスト調整とバックライト付き、2行、16文字LCD付き）
アナログポートを使用して5つのキー入力、リセットボタン、未使用のスペアIOポートを拡張し、IOポートを利用します
占有デジタルポート：PIN4（DB4）、5（DB5）、6（DB6）、7（DB7）、8（RS）、9（E）、10（バックライト制御）、アナログボタンポートA0。 Arduinoと一緒に使用
モジュールのデバッグ：
1. LCDキーパッドシールドArduinoコントローラを接続し、次にLCD4Bit_mod.hライブラリファイルをarduino-0015 \ hardware \ librariesにダウンロードする必要があります。
2.次のテストプログラムをコンパイルすると、Arduinoにダウンロードされます。
3.初期使用のLCDキーパッドシールドは、最初のLCDには表示文字が表示されず、コントラストが正しくない場合は文字が表示され、RP1（時計回り）を調整するドライバーを使用すると文字がはっきり現れるように転送できます。
パッケージは以下を含みます：
1 * 1602 LCDキーパッドシールド拡張ボード
