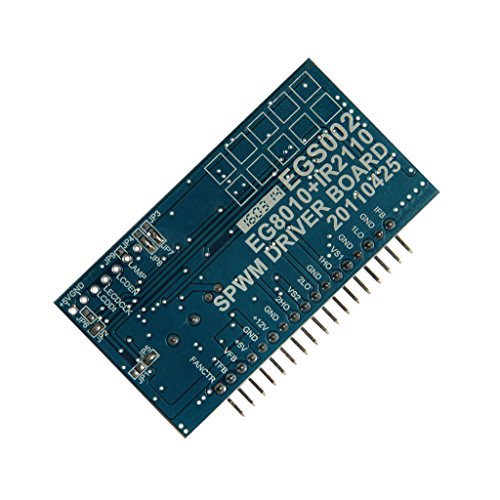

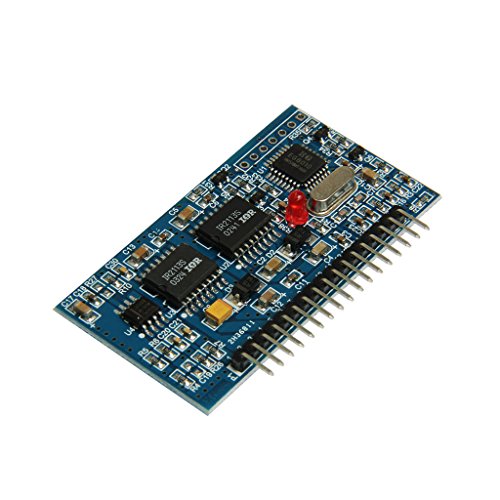

HiLetgo EGS002 純粋な正弦波 インバーター ドライブ基板 ドライバモジュール SPWM EG8010+ IR2110 128*32 LCDを支持 [並行輸入品]

商品説明

説明：
EG8010はデジタル、機能は非常によく、純粋な正弦波インバーター発電機チップの独自のデッドタイム制御を持っています、二段DC-DC-AC電力変換の構造で使用されるか、または単段DC-AC電源周波数トランスブースト、アーキテクチャ、外部12MHzの水晶発振器は、高精度を達成するために、高調波歪みが非常に小さいです。
50Hzまたは60Hz純粋な正弦波インバーターASIC。チップは、CMOS技術、SPWM正弦の内部統合を使用しています。
発電機、デッドタイム制御回路、乗数範囲、ソフトスタート回路、保護回路、RS232シリアル通信インターフェース、シリアルLCDドライバモジュール1602の機能
特徴：
1、5V単一電源 純粋な正弦波出力周波数
2、4ピンのセット：の60Hzの純粋な正弦波の固定周波数の50Hzの純粋な正弦波，固定周波数0-100Hz純粋な正弦波周波数調整可能0-400Hz純粋な正弦波周波数調整可能
3.ユニポーラとバイポーラ変調
4.300nsのデッドタイム500nsでデッドタイム1.0uSデッドタイム1.5uSデッドタイム：デッドバンド制御、ピン4デッドタイムが付属しています。
5.外部12MHzの水晶発振器
6. PWMキャリア周波数：23.4KHz
7.電圧、電流、リアルタイム温度フィードバック
8.過電圧、低電圧、過電流、過熱保護 1Sの応答時間を設定する
9.ソフトスタート・モードピン 出力電圧、周波数および他のパラメータを設定するために
10、シリアル通信
11.外部シリアルLCDモジュール1602は、インバータ電圧、周波数、温度および現在の情報を表示します
12.顧客の `の用途によると李マイクロエレクトロニクス企業は、関数やパラメータを変更します。
アプリケーション：
1.単相純粋な正弦波インバーター
2. PVインバータ
3.風力発電インバータ
4.無停電電源装置UPSシステム
5.デジタル発電システム
6. IFパワー
7.単相モータ速度コントローラ
8.単相インバータ
9.正弦波調光器
10.正弦波レギュレータ
パッケージは以下を含みます：128*32 LCD用1* EGS002純粋な正弦波インバータードライブ基板SPWM EG8010+ IR2110
