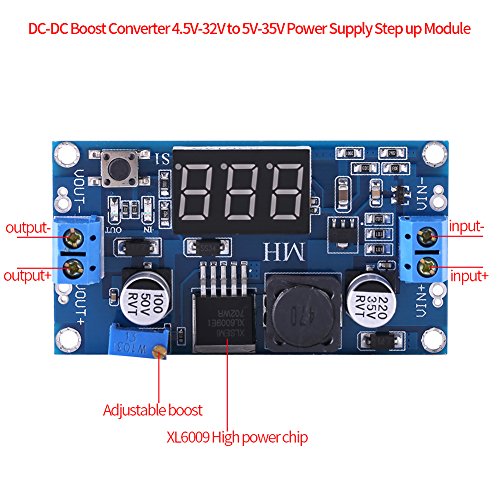

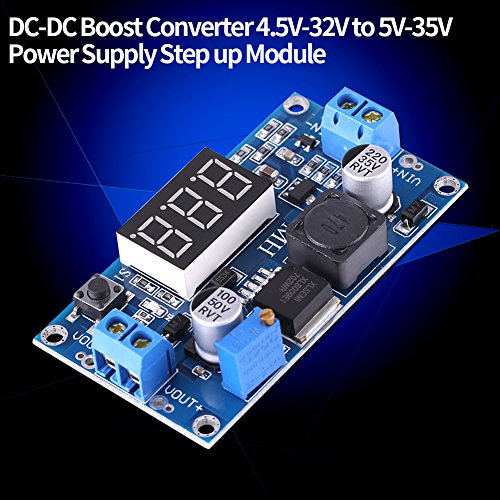

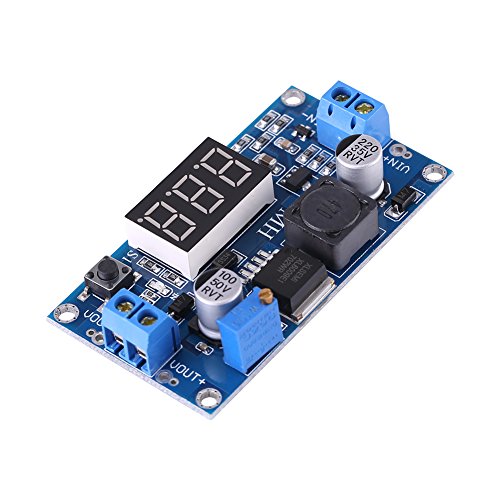

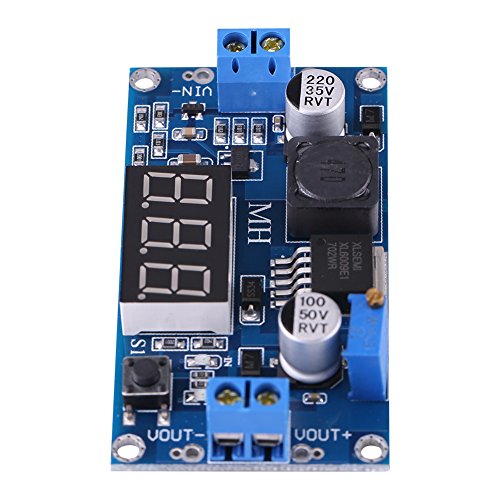

DC-DC昇圧定コンバータ4.5V〜32V〜5V〜35V電源昇圧モジュール
- メーカー
- Hilitand
- JAN
- 0715538457348
- メーカー品番
- Hilitand4segx8km9h
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明

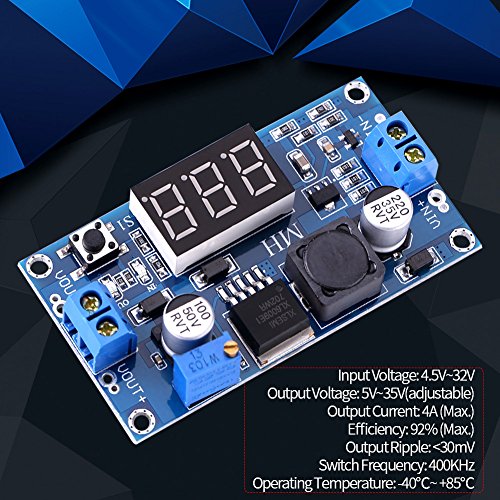

仕様：
入力電圧：4.5V〜32V
出力電圧：5V〜35V（調整可能）
マックス 出力電流：4A
効率：<92％
出力リップル：<30mV
スイッチ周波数：400kHz
動作温度：-40℃〜+ 85℃

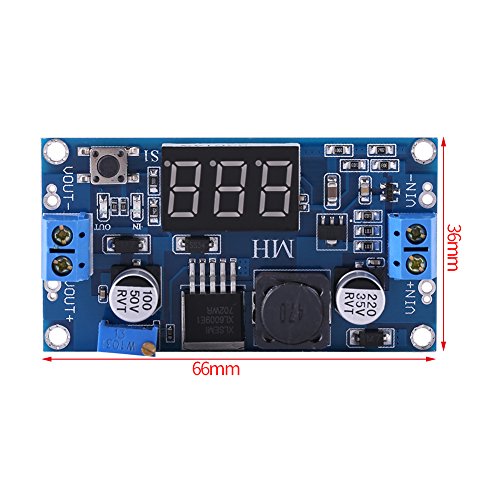

サイズ：66 * 36 * 14mm / 2.59 * 1.41 * 0.55 "
命令：
1.最初に電源を入れると、デフォルトのディスプレイ
入力信号INが点灯します。ボタンを押すと、
出力電圧を表示し、出力インジケータOUTが点灯します
電源を切って再起動しても、最後の設定は保存されます。
2。
入力出力電圧測定誤差較正：押し続けるボタン
4秒以上スイッチしてから電圧を入力する
測定誤差校正機能、インジケータIN点灯（入力
電圧校正）、ちらつき表示は校正値
（デフォルトは0.0です）。
3。
電圧計の電源を切る：スイッチを1秒以上押し続ける
4秒未満の間は電圧計をオフにしてください。電圧計
電源を切った後にスイッチを押すとオンになります。
注意：
1.入力電圧が4.5Vより低い場合、電圧計は機能せず表示されます。
2.入力電圧は、出力電圧より少なくとも1V高くなければなりません。
3.電力が20Wを超える場合、放熱を強化するためにヒートシンクを推奨します。
4。
出力電圧が常に入力電圧と等しくなり、出力電圧が
ポテンショメータを10回以上反時計回りに回す
してください、電圧は正常に調整することができます。
パッケージに含まれるもの：
1×昇圧コンバータモジュール
特記事項

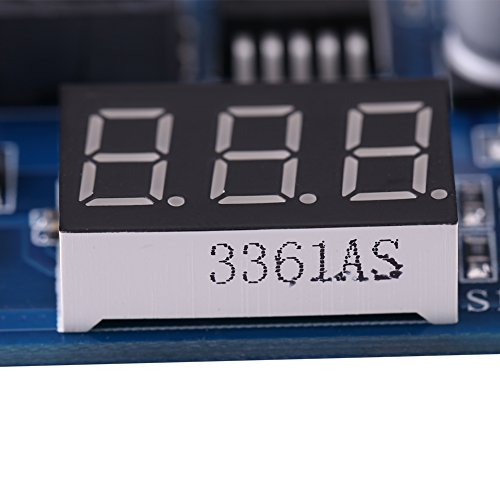

- ☛電圧計で設計された電圧計誤差は0.1Vで、測定範囲は5V〜35Vです。
- ☛タッチボタンスイッチは入力電圧または出力電圧の測定値を変化させ、どの電圧が測定されたかを示すインジケータランプがあります。

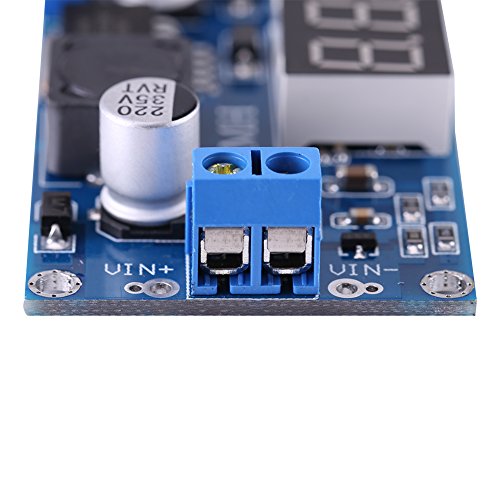

- ☛入出力端子には、はんだごてがなくても簡単に接続できるネジ留め式の端子があり、はんだ付けにははんだパッドをつけてください。
- ☛最大出力電流は最大4Aです。 約2Aの動作電流を推奨し、2Aを超える場合はヒートシンクを追加してください。
- ☛M400kHzの内部発振周波数を使用して、スイッチ電圧レギュレータの第2世代に属し、低消費電力、高効率。
