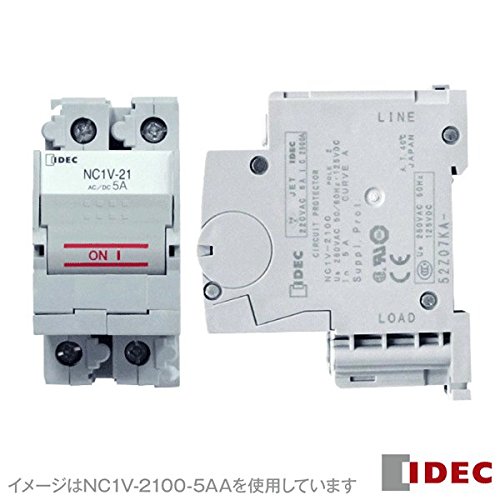

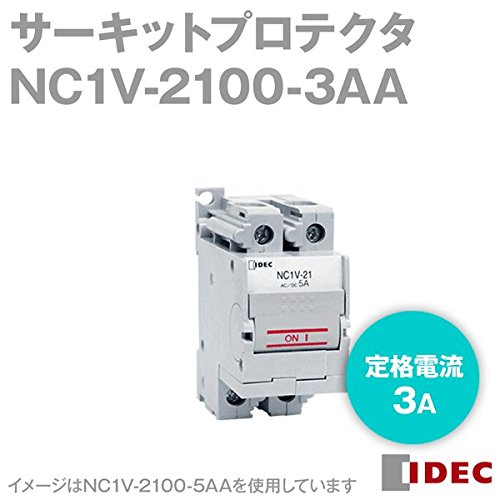

IDEC(アイデック) サーキットプロテクタ NC1V形 フラットハンドル式 NC1V-2100-3AA

商品説明

[形番] NC1V-2100-3AA
[操作方法] フラットハンドル式
[内部回路] シリーズトリップ（電流引外し）
[保護方式] 流体電磁引外し方式、電磁引外し方式
[極数] 2極
[補助接点] なし
[定格電圧（AC,DC両用）] AC250V 50/60Hz, DC125V
[シリーズトリップ（電流引外し）]
　定格遮断電流 AC250V 2,500ADC125V 2,500A
　定格電流 3A
　引外し動作特性 中速形（A特性）
[補助接点・警報接点の接点定格]
　接点定格 AC125V 3A（抵抗負荷）　DC30V 2A（抵抗負荷）
　最小適用負荷 DC24V 1mA（抵抗負荷、参考値）
[絶縁抵抗] 100MΩ以上（DC500Vメガ）
[耐電圧] AC2,000V 1分間（主接点開路時の端子間、異極充電部間、充電部と非充電部間）、AC600V（補助接点開路時の端子間）
[耐振動（定格電流100％通電時）] 耐久：10～55Hz　147m/s^2 、誤動作：10～55Hz　98m/s^2
[耐衝撃（定格電流100％）] 耐久：490m/s^2 、誤動作：196m/s^2
[耐久性] 電気的 10,000回以上（定格電流通電時）　開閉頻度：10回/分
[基準周囲温度] 40℃
[使用周囲温度] －10～＋60℃（ただし、氷結しないこと）定格電圧・定格電流印加時は、周囲温度が40℃を超える場合、定格電流に下記逓減率をかけてご使用ください。
[保存周囲温度] －40～＋60℃（ただし、氷結しないこと）
[使用周囲湿度] 45～85％ RH（ただし、結露しないこと）
[保存周囲湿度] 45～85％ RH（ただし、結露しないこと）
[端子形状]
　主回路端子 SS端子構造：M4ねじ端子
　補助接点・警報接点・電圧コイル端子 セルフアップ構造：M3.5ねじ端子
[質量（約）] 170g
