IZOKEE DSO138 デジタル オシロスコープ 2.4インチTFT ハンドヘルドポケットサイズ オシロスコープ DIY キット DIYパーツ ハンドヘルド電子学習セット 1Msps
- メーカー
- IZOKEE
- JAN
- 0795410961552
- メーカー品番
- IZKEGB06-SDD
- メーカー希望小売価格
- ¥5,500
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
ご注意：ご注意： このDIYキットは完成基板でございます。
仕様：
最大リアルタイムサンプリングレート： 1Msps
精度： 12ビット
サンプリングバッファの深さ： 1024バイト
アナログ帯域幅： 0-200KHz
垂直感度： 10mVの/ DIV - 5V / DIV（1-2-5プログレッシブ方法）
感度エラー:< 5%
入力インピーダンス： 1MΩ
最大入力電圧： 50Vpp（1： 1プローブ）、400Vpp（10： 1プローブ）
結合モード： DC / AC / GND
水平方向の時間軸レンジ： 10μs / DIV - 50代/ DIV（1-2-5プログレッシブ方法）
電源電圧： DC 9V
PCBサイズ： 117 * 76ミリメートル/ 4.6×3インチ
画面サイズ： 52 * 40ミリメートル/ 2 * 1.57インチ
パッケージサイズ： 18 * 12.5 * 3センチメートル/ 7.08 * 4.92 * 1.18インチ
パッケージの重量： 119グラム/ 4.21オンス
ケース:

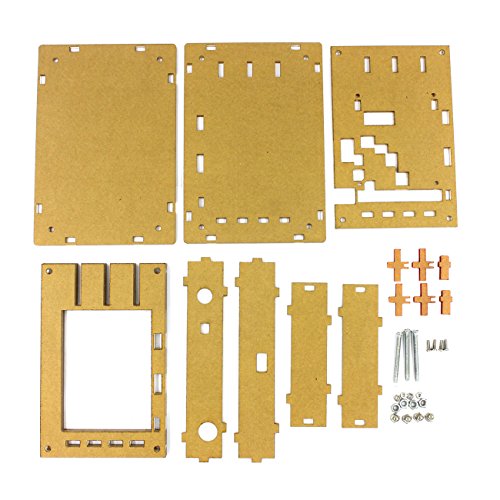

DSO138オシロスコープのDIYカバー
アクリル素材は、透明に見えます（フィルムを裂く必要があります）。
電子マニアが簡単に組み立てることができます。
パッケージリスト：

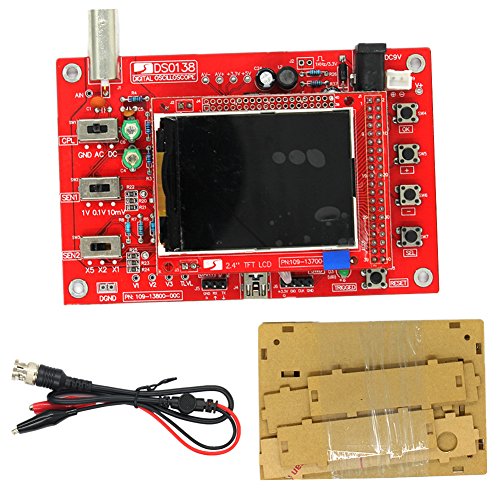

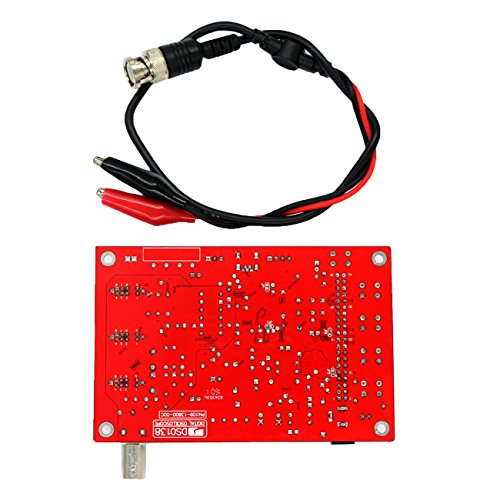

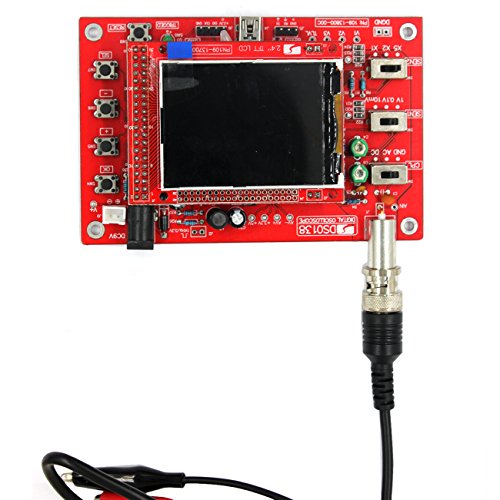

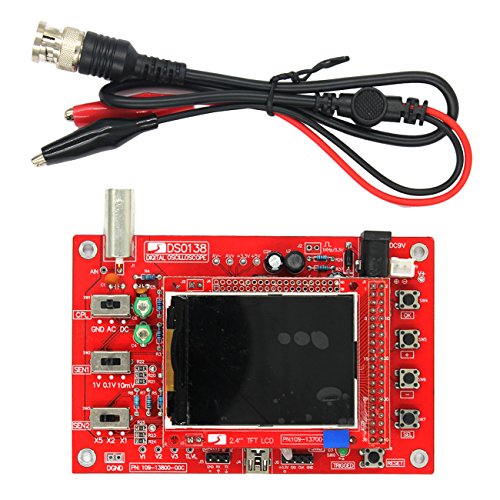

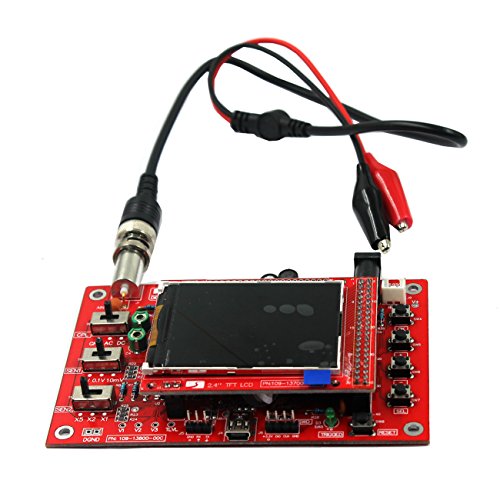

1 * DSO138 DIYデジタル・オシロスコープキット
1 *プローブ
1 *ユーザーマニュアル（英語）
特記事項
- 1.このキットは、ARMのCortex-M3プロセッサ（STM32F103C8）を使用し、2.4インチカラーTFTディスプレイ画面を含む、ARMテスト開発ボードとして使用することができます。
- 2.このキットに基づいて二次開発をすることができ、例えば、それはミリボルトメーター、データロガーに変更することができます。 調節可能な垂直方向の変位、及び指示。
- 3.自動定期的かつワンショットモードでは、簡単には瞬間波形を捕捉します。立ち上がりエッジトリガを立ち下がり利用できます。
- 4.任意の時間（HOLD機能）で波形表示をフリーズすることができます。 1Hzの/3.3V方形波試験信号源を付属しています。 波形パラメータデジタルディスプレイ、を含む周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値を有します。
- 5.【波形記憶機能】電源オフ後の波形を失うことはありません。 短絡およびオープン回路検出：ユーザーは、はんだ付けのエラーを見つけることができます。 TFTコントローラ認識機能。
