Wiysond ISDS205X 5 in 1 PCベース USB デジタル・オシロスコープ+スペクトラムアナライザ+データレコーダ+ロジック・アナライザ+ DDS

商品説明

特性:

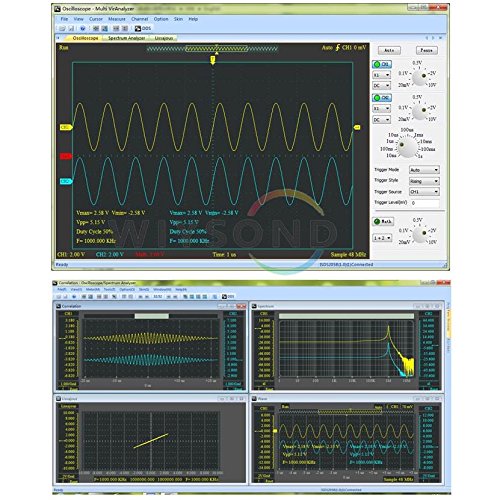

デジタルオシロスコープ
チャンネル：2
インピーダンス：1MΩは25pF
カップリング：AC / DC
垂直解像度：8BIT
ゲイン範囲：-6V〜6V（プローブX1）
-60V〜60V（プローブX10）
垂直精度：±3％
タイムベース範囲：1nsの-20S
入力保護：ダイオード、50Vpk
オートセット：はい（20MHzのには10Hz）
トリガモード：オート、ノーマルとシグナル
トリガタイプ：いいえ、立ち上がりエッジ、立ち下がりエッジ、立ち上がりエッジまたは立ち下がりエッジ
トリガレベル：はい
トリガソース：CH1、CH2
バッファサイズ：1メガバイト/ CH
帯域幅：20MHzの
最大サンプル：48MS /秒
垂直モード：CH1、CH2、ADD、SUB、MUL
表示モード：X、Y、T＆X-Y
測定値：はい
Waveは保存：オシレーター（プライベート）、ExcelとのBMP

データレコーダ
チャンネル：2
インピーダンス：1MΩは25pF
カップリング：AC / DC
垂直解像度：8BIT
ゲイン範囲：-6V〜6V（プローブX1）
-60V〜60V（プローブX10）
サンプル：1チャネル：1K〜24M Hzの
2チャンネル：1K〜16M Hzの
サンプリング・レートに関連した時間を記録し、最大4G：ファイルを保存します

コンピュータの処理速度を持つ特定の速度記録を、高いサンプリングレートを使用する場合は、状況が壊れる可能性があります注意してください。

ロジック・アナライザ
チャンネル：16
サンプル：8チャネル：250K〜24M Hzの
16チャンネル：250K〜16M Hzの
サンプル点：1M-2ギガバイト

ロジックロジック・アナライザ
チャンネル：8
サンプル：25K〜24M Hzの
プロトコル・アナライザ：アトメルSWI、BiSSのC、SPI、I2C、CAN、UART、I2S / PCM、DMX-512、JTAG、LIN、マンチェスター、1-WIRE、UNI / O、シンプルなパラレル、MDIO、USB1.1、PS / 2キーボード/マウス
サンプルポイント：1メガバイト〜10TB

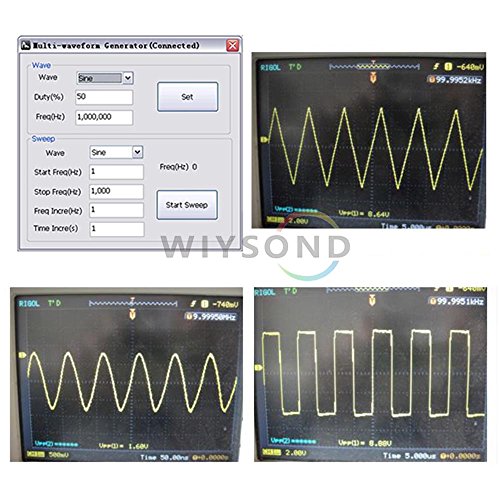

DDS
波：正弦波、方形波（デューティサークル変数）、トライアングル、アップノコギリ波、ダウンのこぎり
振幅：≥9Vp-P（無負荷）
インピーダンス：200Ω±10％
オフセット：2.5V±
周波数範囲：1Hzの〜20MHzの（サイン）、1Hzの〜2MHzの（その他）
周波数分解能：1Hzの
周波数安定：±1×10-3
周波数精度：±5×10-3
三角波リニアリティ：≥98％（1Hzの〜10kHzの）
正弦波歪：≤0.8％（1kHz時）
方形波の立ち上がり/立ち下がり時間：≤100ns
方形波のデューティ・円：1％〜99％

スイープ
掃引範囲：Fsは〜のFe
掃引時間範囲：0.1〜10秒
振幅：0.5VP-P〜10VP-P

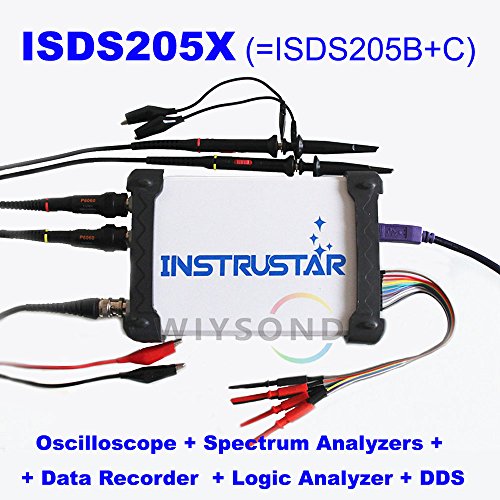

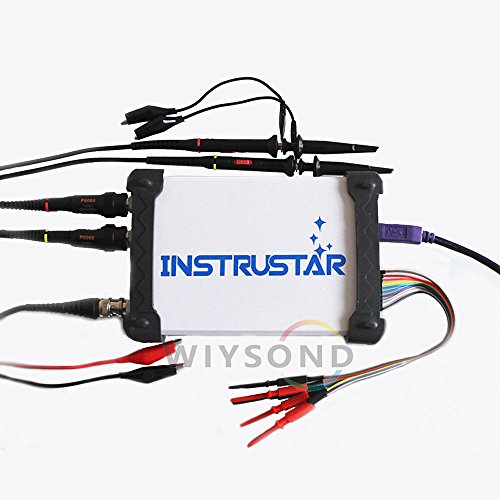

パッケージ：

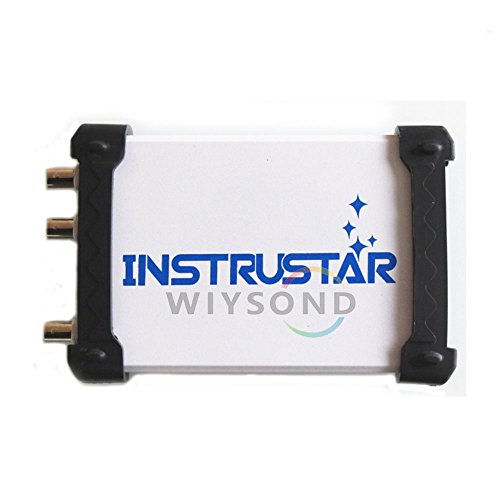

1×ISDS205X オシロスコープ;
1×USBケーブル;
1×BNCクリッププローブ;
1×ペアオシロスコープのプローブ
1×論理ケーブル。
1×CD（ドライバ、英語マニュアル等...）
