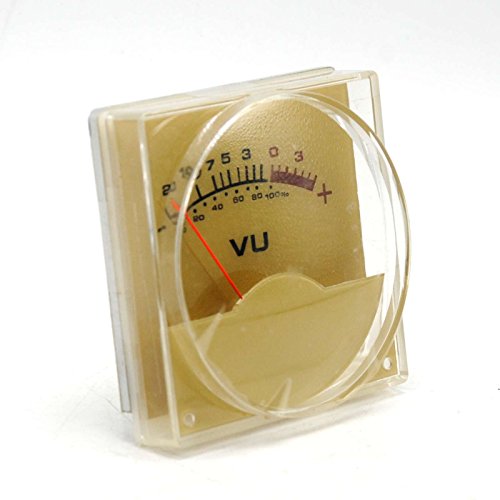

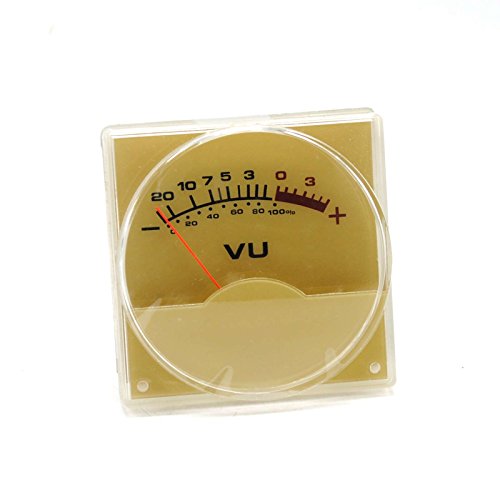

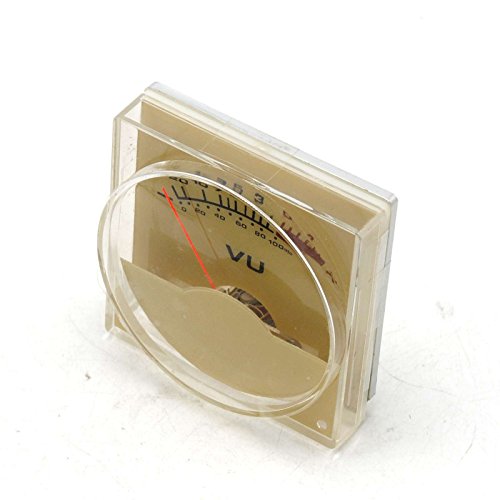

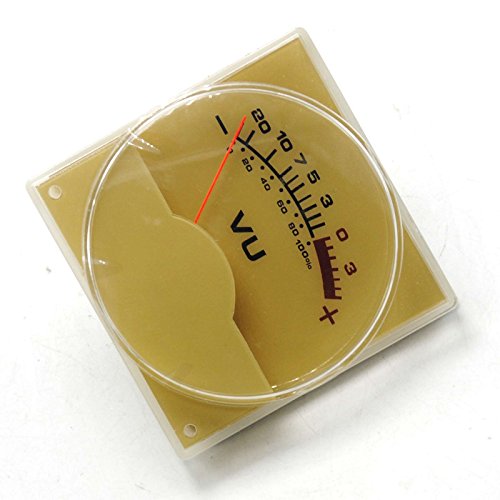

P-64 VUメーターDBレベルヘッダーアンプシャーシオーディオプリアンプバックライト付き3V

商品説明

説明：
ポインタ材質：亜鉛と銅ニッケル合金
ポインタの色：オレンジ
ポインタスイングの方向：左から右
ポインタの長さ：中心軸から針の端まで37±1mm
ポインタの幅：0.45±0.05 mm

電気的特性：
標準試験条件温度：20℃、湿度70％。常温常湿でも試験できます

インフルエンザ度指数ゼロスケールから最大スケール感度500uA±8％（フルスケール位置）
内部インピーダンス：800Ω±10％
箱の外側の絶縁インピーダンスメータと500V DCプラス50Mオームメータシェルの電気回路
回路インピーダンスの電気絶縁は、絶縁値の500V DC電圧試験です。 ±1mmの誤差範囲を許容するために、±1mm平衡メーターのゼロスケール許容誤差と重なるポインター 現在の瞬間プラスフルスケール電流の3倍をマウントするためのポインタ、ゆっくりと電気的なインフルエンザ度1/2の読み取り値に減少した

ポインタは1/3スケール摩擦計内のスケールプレートに電流と結合し、±1mmの誤差範囲を示す特定の値までゆっくりと増減します。
ブレーキを瞬時に加え、ポインタの現在の値の2/3は、1秒以下の所要時間の位置を示します。
特別テスト：
フルスケールの現在の入力過負荷の5秒から10倍の各間隔でのテストは、0.5秒ごとに9回繰り返されます。このテストの後、7-14は正常に維持されます。
振動板に1分間に1,000回、4mm衝撃を上下に加えた振動試験計を各方向に10分間振動させた。このテストの後、通常の衝撃テストメーターを3cmの厚さの木製ボード、XYZ三方向テストで落下30cmの高さにパッケージ化した。このテストの後、7-14は通常の信頼性テストを100,000キャリブレーションポイント現在のセンスの限界内で、通常の状態を維持するためにこのテスト7-14の後、100時間のための50℃、湿度85％の標準的な環境影響試験温度です。
ターミナルプルテスト：端末は1キログラムの張力に耐えなければならず、60秒間持続しても影響を受けません。
その他：
使用温度範囲：-10℃〜+ 60℃RH 35〜85％
保管温度範囲：-20℃〜+ 60℃RH 35〜85％
-----直射日光の当たる場所では使用しないでください。内部に異物が入らないように、ボックスに入れてください。
ハンダ付け条件端子約3mmの温度230℃の錫板に入れ、3.5秒間置いた。 このテストの後、正常に維持するために7-14、
はんだ温度350℃のハンドホルダー、3.5秒間の端子接触、はんだ銃との約3mm接触の終端部。
このテストの後、正常に維持するために7-14、
同じ方向に3回の静電気防止試験を行い、透明カバー表面のスケールの長さの指針とナイロン1/3をゼロ位置まで戻して乾燥させます。
LEDバックライト：3V

パッケージ：
1個のVUメーターDBレベルヘッダーアンプシャーシオーディオプリアンプ付きバックライトP-64
