デジタル集積テスター集積回路テスターIC 74シリーズと40シリーズ

商品説明

説明：

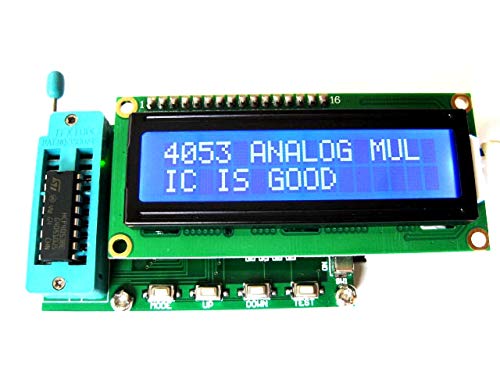

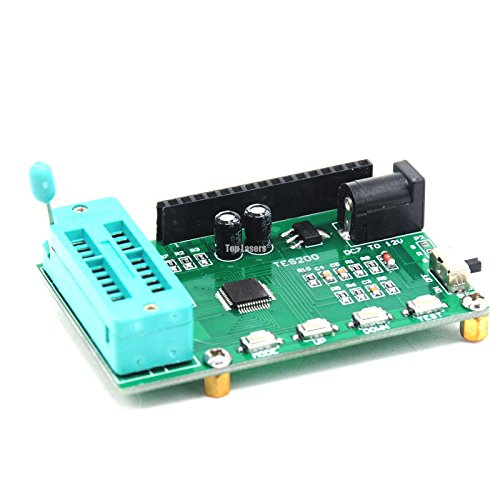

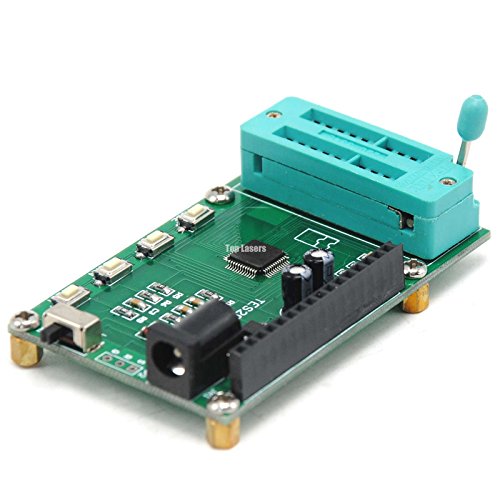

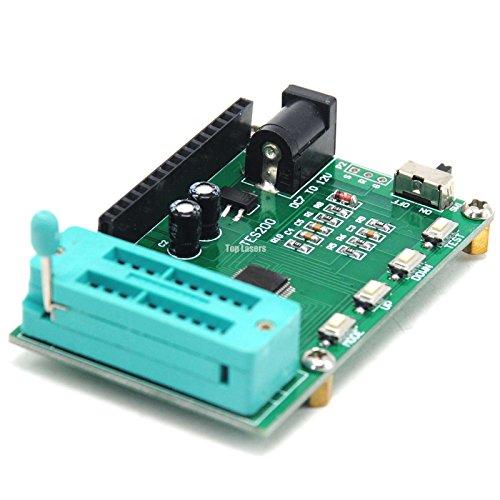

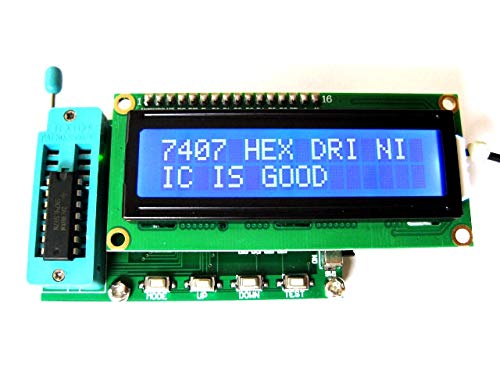

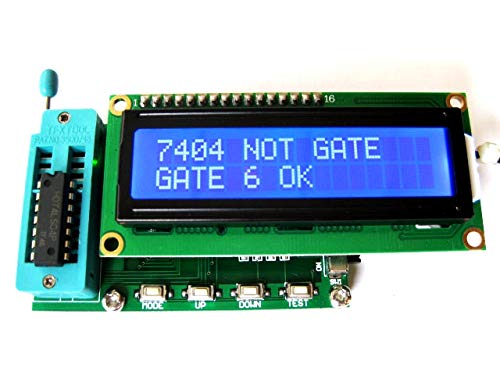

TES200はデジタル統合テスターで、主に74シリーズと40シリーズのデジタル統合をテストするために、200種類以上の統合をテストできます。
使いやすい、テストロジックの統合によって、どちらのロジックゲートが不良であるかを判別することもできます。統合テストを選択するキー操作で アプリケーション：
デジタル統合テスト

テクニカルデータシート：
電圧：7〜12VDC
動作電流：<30 mA
作業温度：-40℃〜65℃
保存温度：-40℃〜65℃
サイズ：70mm * 45mm * 40mm

インタフェースの表示と操作手順：
JK1電源コネクタ（DCヘッドD13）：正の外側のネガティブの内側にあります。電源電圧（7〜12V）DC電源。
SW1：電源スイッチ
ON：パワーオン状態。
OFF：電源を切る。
キーの説明：
MODE：積分のタイプを選択します。 （74シリーズまたは40シリーズ）
UP：以前の統合モデルを選択します。
DOWN：次の統合モデルを選択します。
テスト：統合モデルのテストを選択します。
注：統合のインストールとテストは下に整列しています。
パッケージ：
1 個 デジタル集積テスター集積回路テスターIC 74シリーズと40シリーズ
