汎用 ディーゼル用 エンジンスターター キー スターター スイッチ 点火スイッチ /農機 コンバイン トラクター 等 261-6 (JK４０６)

商品説明

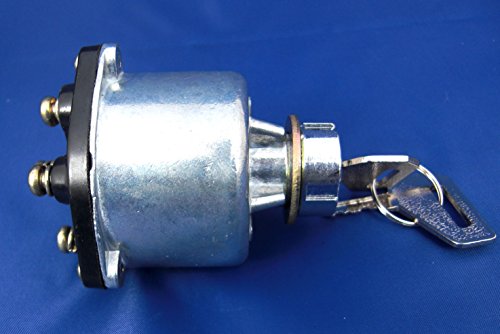

汎用 ディーゼル用 エンジンスターター キー スターター スイッチ 点火スイッチ /農機 コンバイン トラクター 等 261-6


汎用タイプ ディーゼルエンジン用キースイッチです。
トラクター、フォークリフトなど農機・建機に使用可能です。

【サイズ】
・取付用のナット部を外した雄ネジ部(D型)の直径：約20㎜
・本体寸法：全長約90㎜　　本体部の径約60㎜
・キー2個付属

　◆配線部説明◆
　　中心部 B はメイン電源（バッテリ）に配線（※Brは通常は配線しません）
　　C はスタータモーターへの配線(キースイッチONよりさらに右に回した時のみ通電)
　　R1 グローの配線(OFFより左に回した時のみ通電）
　　Acc はアクセサリー通電（ONにした時に同時に電源供給）
　　R2 はONよりさらに右に回した時にスタータモーター作動と同時にグローさせる場合に接続

※取付けに関しましては専門知識のある業者等にご依頼下さい
☆本製品には説明書は付属しておりません
☆海外製造品につき、若干の汚れや擦れがある場合がございます
