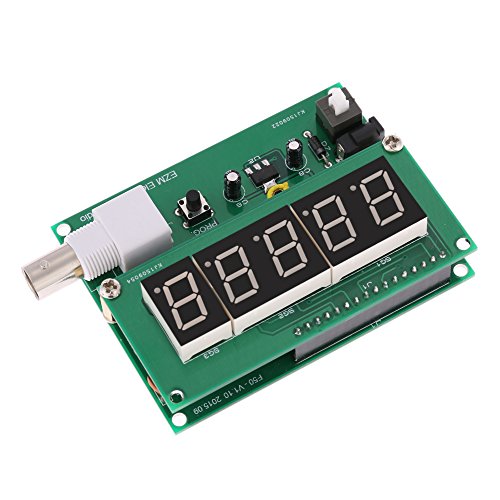

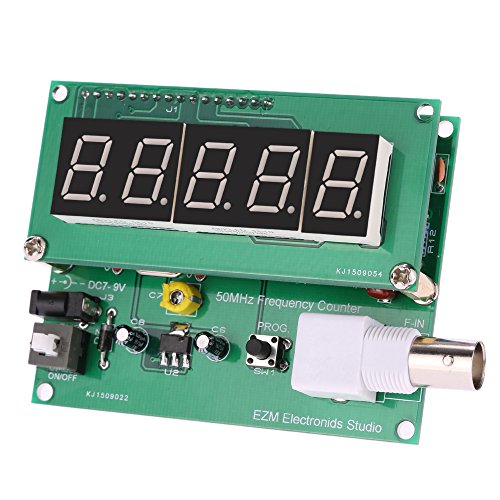

KKmoon 1Hz-50MHz 周波数計 カウンタ測定器 モジュール 7V-9V 50mA

商品説明

仕様：
タイプ：組み立てられたテスター/ DIYキット（オプション）
周波数範囲：1Hz〜50MHz
入力インピーダンス：1.1M、約10pFと並列
解像度：最大1Hz
電流消費：7〜9Vの入力で50mA

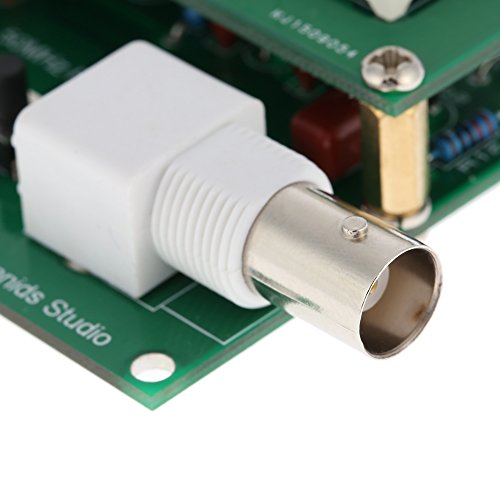

入力ソケット：BNC

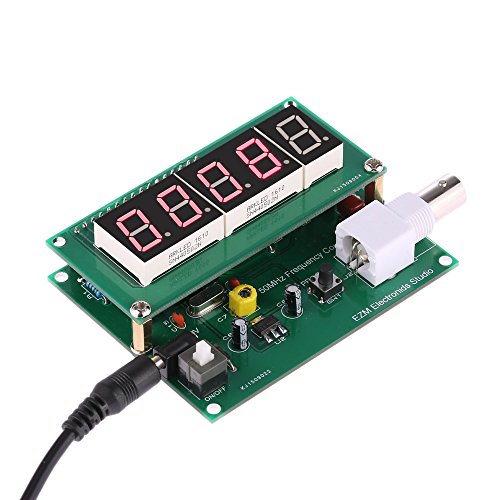

ディスプレイ：LEDデジタルディスプレイ
PCBのサイズ：79 * 62mm / 3.1 * 2.44in
商品重量：60g / 2.11oz
パッケージの重量：61-65g / 2.16-2.28oz

パッケージリスト：

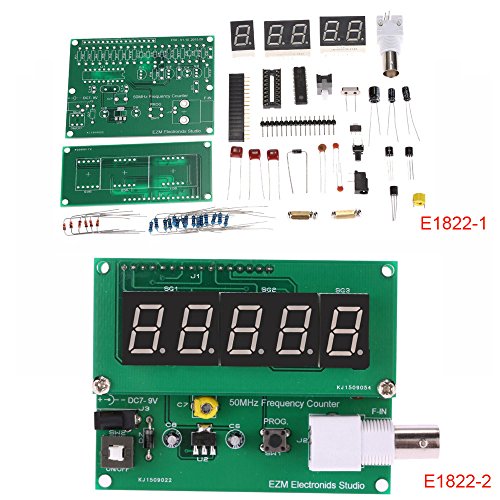

1 *周波数メーター

部品表
*抵抗器（0.25W、1％）
8 R1-R8 1k
2 R9、R15 10k
1 R10 100k
1 R11 1M
1 R12 220
1 R13 56k * C3355の異なるバッチによれば、抵抗が変化することがあります
1 R14 470
*コンデンサ
1 C1 470nポリプロピレン
1 C2 100pセラミック
2 C3 C5 100nポリプロピレン
1 C4 47u電解
2 C6、C8 10u電解
1 C7 6-40p変数
2 C14、C15 22pセラミック
*集積回路
1 U1 PIC16F628A（プログラム済み）+ 18ピンICソケット
1 U2 LM1117-5V SMD
*トランジスタ
1 Q1 C945
1 Q2 J310
1 Q3 C3355
*ダイオード
6 D1-D6 1N4148
1 D7 1N5819
*その他
1 J1 16ピンSILソケット＆ヘッダー
1 J2 BNCソケット

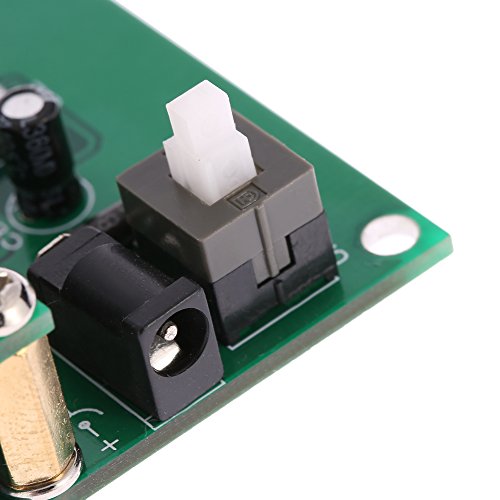

1 J3 DC_CZ_ZM DCアダプタソケット
1 SW1 AN_SW押しボタンスイッチ
1 SW2 SW2X2プッシュボタンスイッチ
1 X1クリスタル20MHz
2 SG1-SG2赤2桁共通カソード7セグメントディスプレイ
1 SG3赤1桁共通カソード7セグメントディスプレイ
1メインPCB
1ディスプレイPCB
2銅柱+ねじ+スプリングワッシャー
