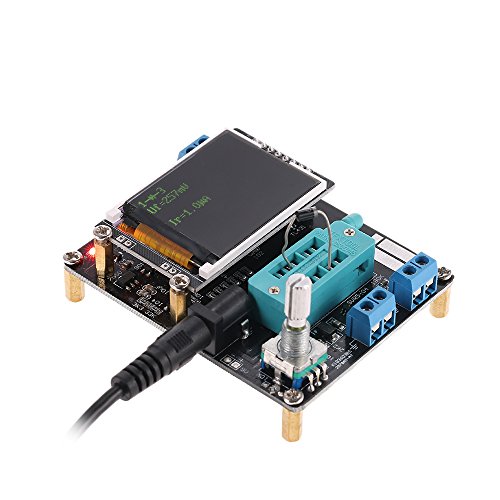

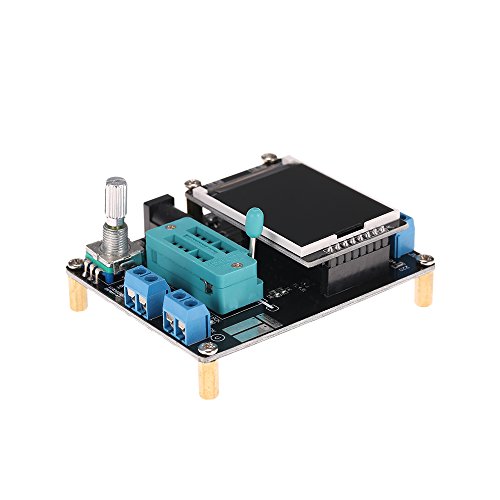

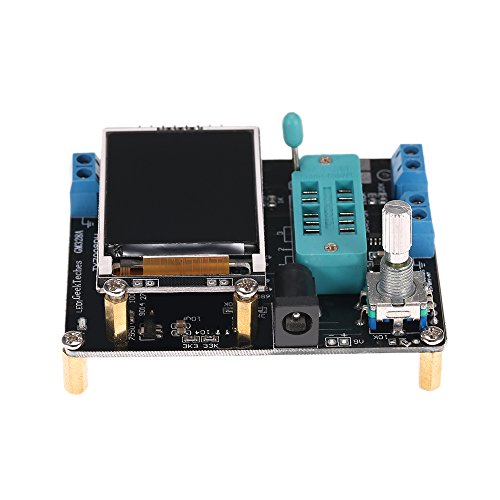

KKmoon GM328A 方波發生器 トランジスタテスタ ダイオード容量 ESR電圧 周波数計 PWM方形波 信号発生器 SMTはんだ付け DIYアクリルケース付き

商品説明

概要：

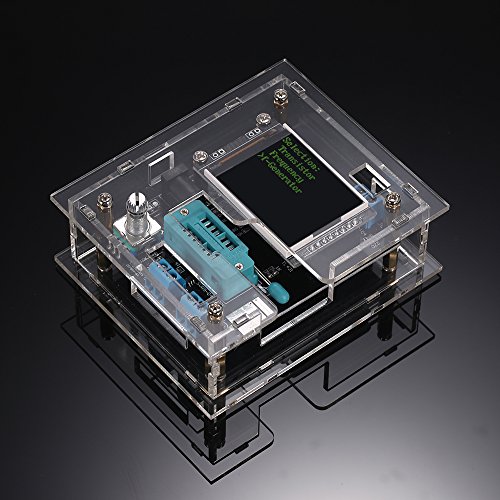

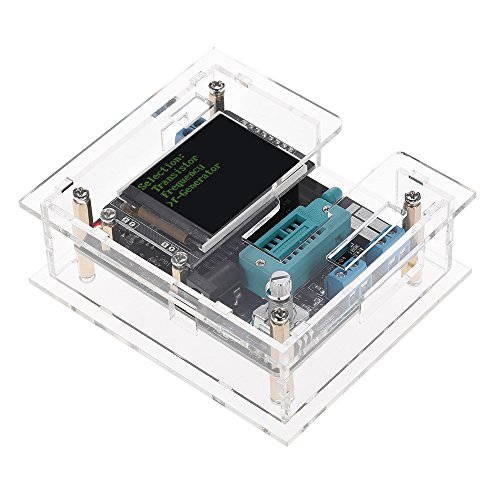

NPNおよびPNPトランジスタ、FET、ダイオード、デュアルダイオード、サイリスタ、SCR、トランジスタのピン配置の自動識別の自動検出用の多機能トランジスタテスタ。また、方形信号およびPWM信号発生器としても使用できます。 DIYアクリルDIYケースは、テスターを効果的に保護することができます。

特徴：
簡単な読み取りのためのデジタルLCDディスプレイは、測定データとグラフィックを表示することができます。
ロータリースイッチコントロール、便利な使用のための重要な測定。
メインチップはDIPであり、電子愛好家がDIYやメインチップを簡単に更新できます。
9Vバッテリー（別売）を使用し、DC電源（DC 6.8-12V）も使用できます。
自動シャットダウン、シャットダウン電流は約20nAです。
自動的にNPNおよびPNPトランジスタ、FET、ダイオード、デュアルダイオード、サイリスタ、SCR、トランジスタのピン配置の自動識別を検出します。
NPNおよびPNPトランジスタの共通エミッタ電流増幅係数、ベースエミッタのスレッショルド電圧をコレクタ - エミッタ間リーク電流からテストします。
2つの抵抗測定をサポートし、正および負のオン状態電圧を示します。
抵抗測定の最大分解能は0.01Ωで、最大50MΩまで測定できます。
コンポーネントのピンを自動的にテストし、ディスプレイに表示します。
FETのゲート閾値電圧とゲート容量を測定する。
次の2100Ω抵抗の場合、0.01mH〜20Hのインダクタンス測定範囲を測定します。
信号発生器と周波数計として使用することができます。周波数範囲は1Hz〜2MHzで、1％〜99％のPWM（パルス幅変調）信号を生成することができます。

通知：
静電容量を測定する前に、コンデンサを放電しなければなりません。

仕様：
ディスプレイ：160 * 128 LCD
電源：1 * 9Vバッテリー（含まれていません）; DC 6.8-12V
現在：約：30mA
抵抗測定：最大 50MΩ
抵抗分解能：0.01Ω
静電容量測定：25pF〜100mF
静電容量分解能：1pF
DC電圧測定：最大50V
画面サイズ：3.7 * 3cm / 1.45 * 1.18in

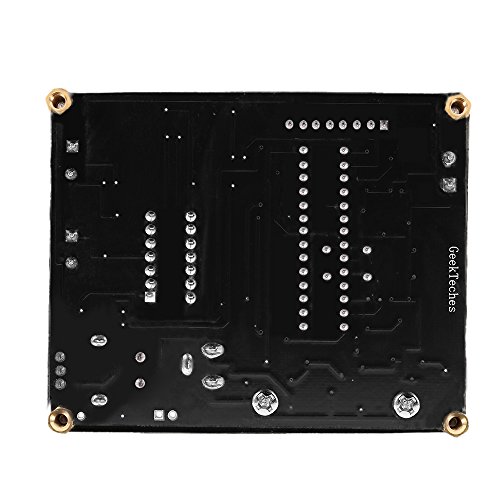

PCBのサイズ：7.8 * 6.2cm / 3.1 * 2.44in
製品重量：66g / 2.3oz
ケース素材：アクリル
ケースサイズ：約96 * 82 * 28mm / 3.8 * 3.2 * 1.1in（L * W * H）
パッケージサイズ： 14 * 9 * 4cm / 5.5 * 3.54 * 1.57in
パッケージの重量：143g / 5.06oz

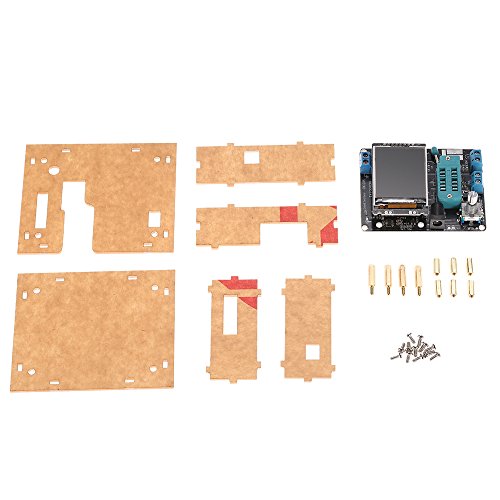

パッケージリスト：
1 *トランジスタテスタ

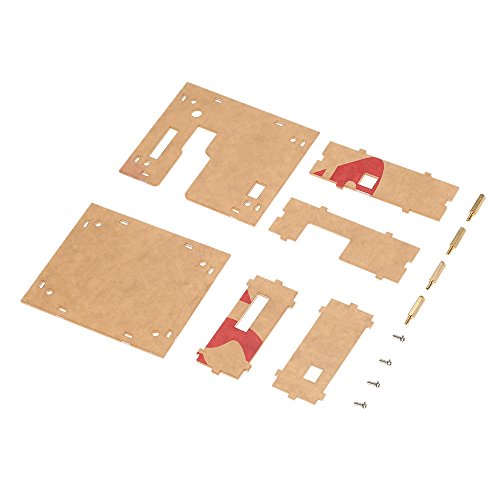

1 * DIYのアクリルケース

英語ユーザーマニュアル：
https://www.dropbox.com/s/i58od389e3ip9hd/E1821%20User%27s%20Manual.docx?dl=0
