KKmoon オシロスコープ ミニLCDデジタルオシロスコープ DIYキット DSO062 1M帯域幅 2Msps リアルタイムサンプリングレート
- メーカー
- KKmoon
- JAN
- 0760450138103
- メーカー品番
- YRJ9584961264681EI
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
仕様：
マックス等価時間サンプリングレート（繰り返し信号）：20MSa/s
マックスリアルタイムサンプリングレート：2Msps
分解能：8ビット
レコード長：256バイト
アナログ帯域幅：1MHz
垂直感度：100mV / Div - 5V / Div
入力インピーダンス：1Mオーム
マックス入力電圧：50Vpk（1xプローブ）[500xpk（10xプローブ用）
カップリング：DC / AC
水平時間ベース範囲：0.2us / Div - 10min / Div

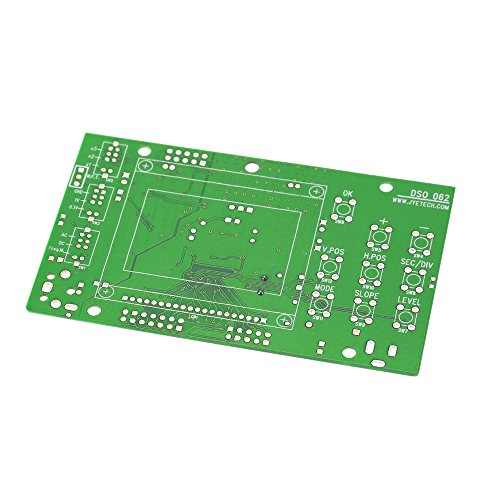

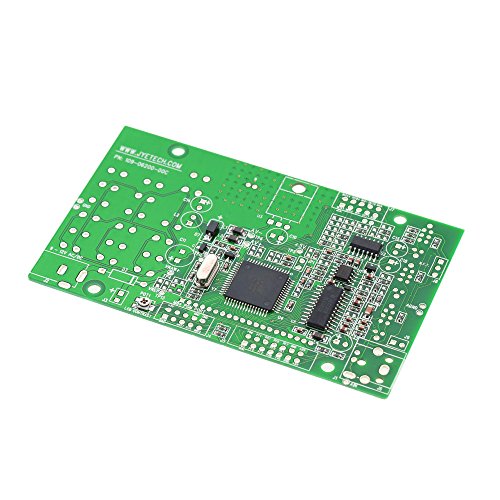

PCB基板サイズ：10.5 * 6.3cm / 4.13 * 2.48in（L * W）
PCBボード重量（3枚）：45g / 1.58oz

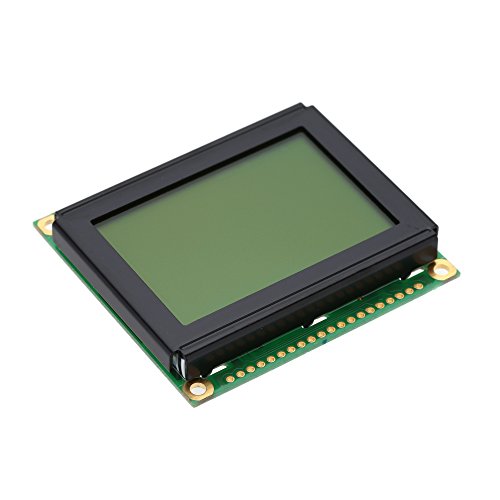

画面サイズ：4.3 * 3cm / 1.7 * 1.18in（L * W）

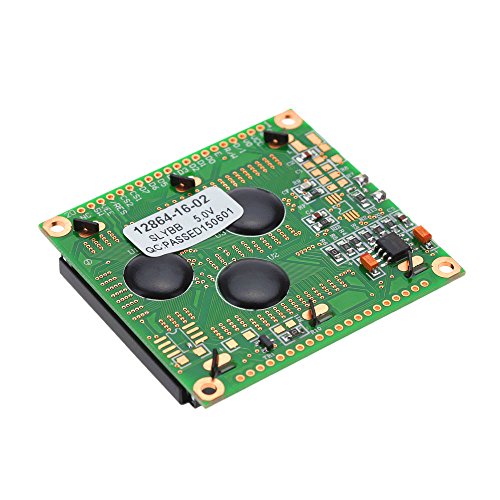

スクリーンボード重量：29g / 1.02oz
パッケージサイズ：15 * 11 * 2.5cm / 5.9 * 4.33 * 0.98in
パッケージの重量：150g / 5.29oz
パッケージリスト：

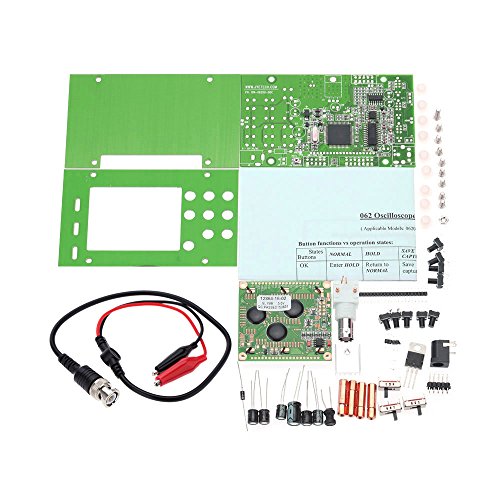

1 * DSO062デジタルオシロスコープDIYキット
特記事項
- オート/ノーマル/シングルトリガモード。瞬間的な波形キャプチャに便利です。 内部/外部トリグ源を選択できます。
- トリガする前に波形を観測することができます（負の遅延）。 トリガー出力が可能で、スコープをカスケード接続してマルチチャネルキャプチャを行うことができます。
- 立ち上がり/立ち下がりエッジトリガ。
- 垂直位置インジケータで調整可能。 インジケーター付きで調整可能なトリガーレベル。 ホールド/ランニング機能。

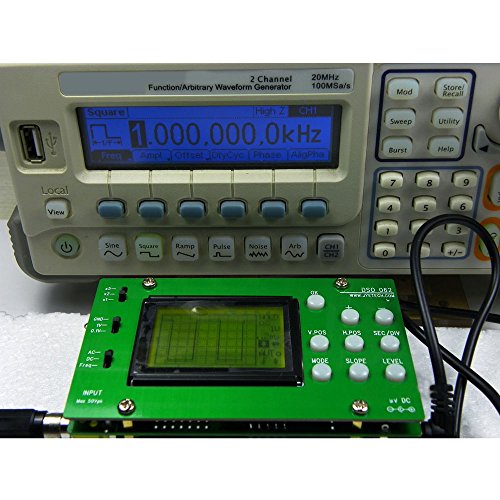

- 使用可能なFFT機能：256点と512点を選択可能、1Ksps〜2Mspsのサンプリングレートを選択可能。 シリアル接続を介してビットマップファイルとしてPCに画面を転送します。 内蔵500Hz / 5Vppテスト信号。
