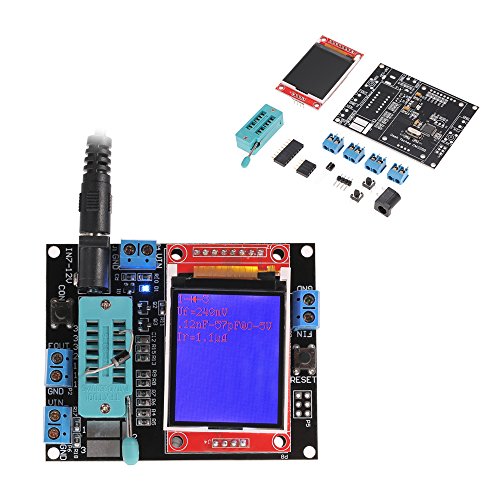

KKmoon GM328B LCD 多機能 トランジスタテスター DIYキット ダイオード 容量 ESR 周波数メーター 発生機 PWM信号出力
- メーカー
- KKmoon
- JAN
- 0611982234187
- メーカー品番
- AHX3679870684769ZY
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明

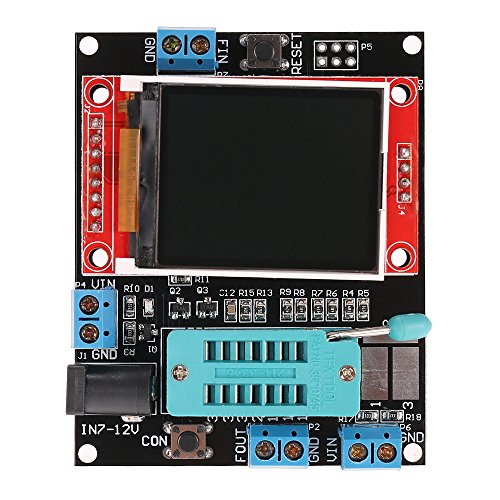

自動的にNPNおよびPNPトランジスタ、Nチャネル、Pチャネル、MOSFETおよびJFETの検出、ダイオード、デュアルダイオード、サイリスタ、トランジスタのピン配列の自動識別という機能を持つマルチトランジスタテスターです。その上、周波数測定とPWM信号生成にご使用いただけます。
取扱上のご注意：
静電容量を測定する前に、コンデンサを放電させなければなりません。そうでないと、メーターを損傷する可能性が高いです。
回路基板上のコンポーネントをテストするときに回路基板から電源を抜いてください、試験装置は、残留電圧を持つのは許可されていません。
仕様：

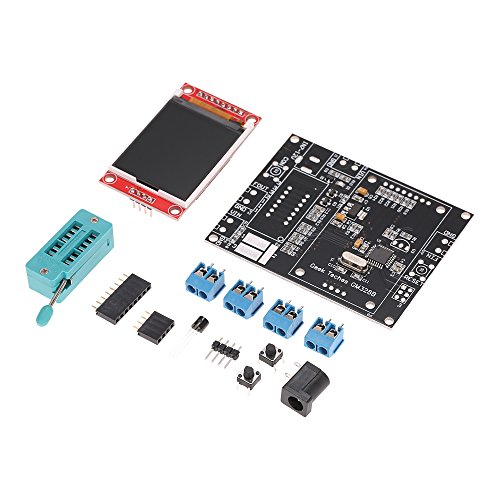

タイプ：DIYキット

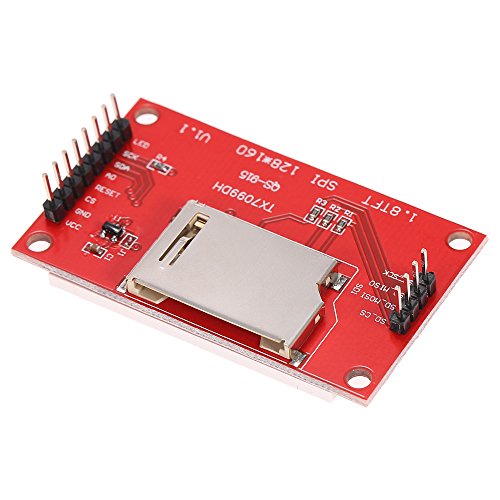

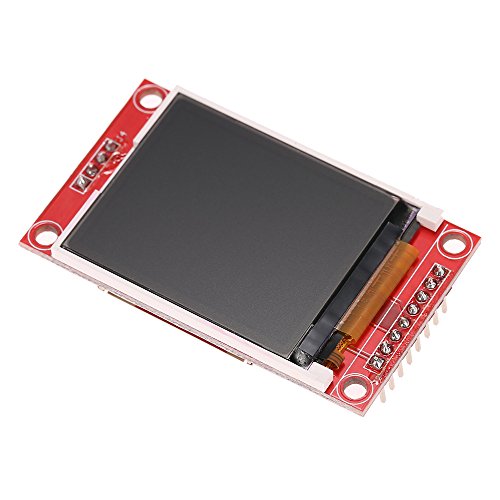

ディスプレイ：1.8インチ160 * 128 LCD
電源：DC 7-12V
電流：約20nA
抵抗測定：最大50MΩ。
抵抗解像度：0.01Ω
容量測定：25pF〜100mF
容量解像度：1pF
インダクタンス測定：0.01mH〜20H

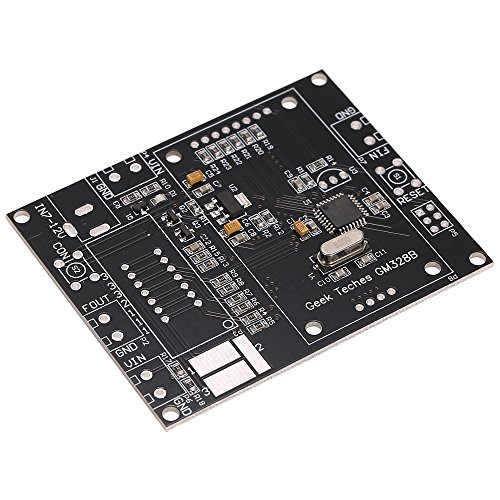

PCBサイズ：7.5 * 6cm/ 2.95 * 2.36in
製品重量：50g/ 1.79oz
パッケージサイズ：約10 * 7 * 2cm/ 3.94 * 2.75 * 0.8in
パッケージの重量：53g/ 1.9oz

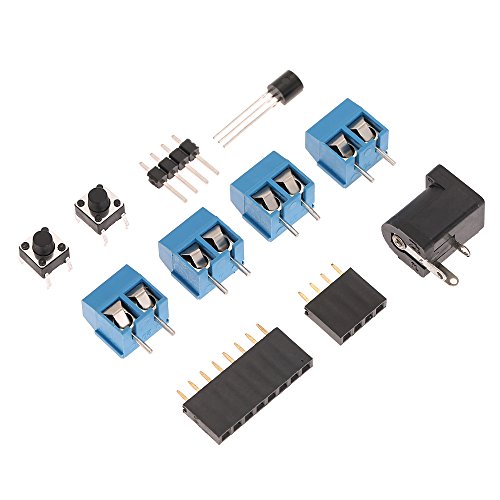

パッケージリスト：
1 *トランジスタテスター
英語ユーザーマニュアル：
https://www.dropbox.com/s/aix9c47xax8ypcz/E1882%20User%20Manual.docx?dl=0
特記事項

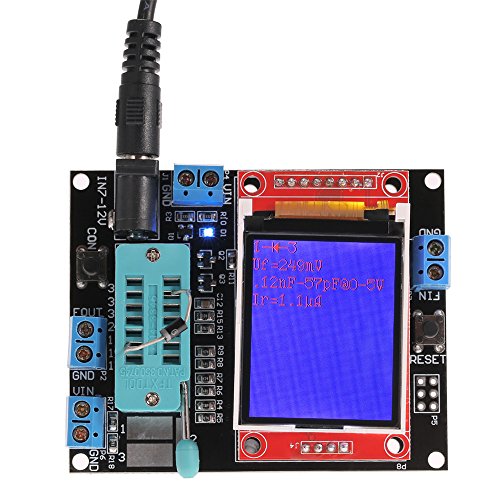

- ★デジタルLCD表示部搭載し、測定データやグラフィックスを表示することができて、読み取りやすいです。シングルボタン操作、消費電力を低減するための自動シャットダウンをサポートしています。
- ★高性能のシングルチップATmega328を採用して外部8MHzの発振器をシステムクロックとして使用します。DC 7V〜12Vの電圧入力、電池をサポートし、電流は20nA以下の場合に、システムがオフになります。
- ★バイポーラトランジスタの電流増幅率とベースエミッタのターンオン電圧をサポートします。2つの抵抗測定をサポートし、正と負のオン状態電圧を示します。抵抗測定の最大分解能は0.01Ωで、最大50MΩまで測定できます。コンデンサを測定することができ、容量範囲は25pf〜100mF、分解能は1pFです。
- ★25pF未満の容量は、並列接続によって測定することができ、別の既知のコンデンサは25pF以上です。等価インダクタンス測定範囲は0.01mH〜20Hの時に、抵抗は2100ohm以下です。
- ★プログラムのテープは自己チェック機能を備えて、複数のパラメータの較正をサポートします。周波数計と周波数発生器として使用することができます。周波数範囲は1Hz-2MHzで、10ビットのPWM信号のを出力できます。
