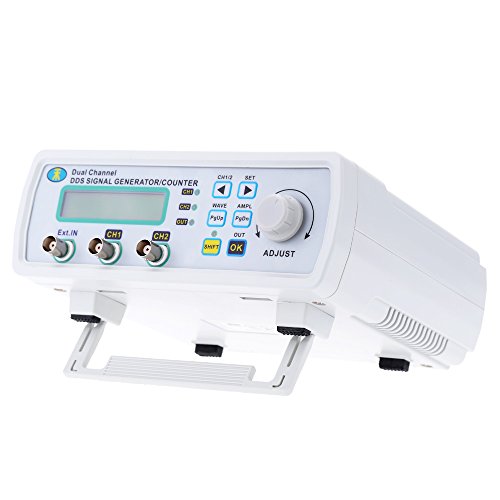

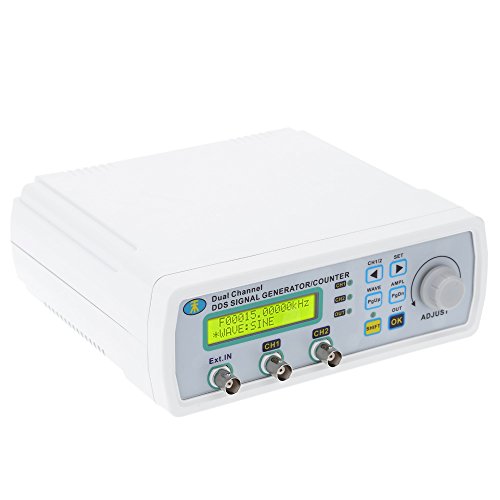

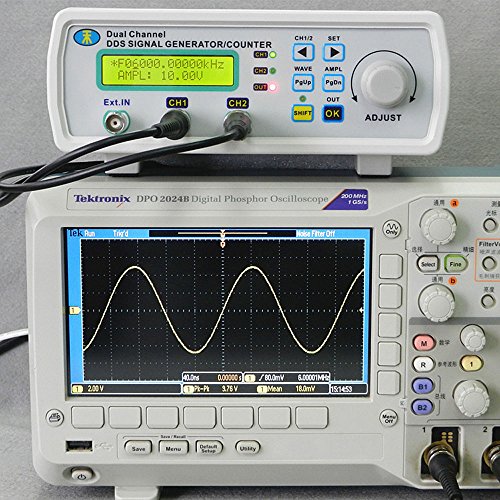

KKmoon 6MHz 高精度　信号発生器 周波数計 デジタル信号発生器　DDSデュアルチャンネル　200MSa/s 　任意の波形 デジタル

商品説明

仕様：
プロジェクトのパラメータ
主な特徴周波数範囲の正弦波
ノーマルモード（オプション）：0.01Hz〜6MHz / 0.01Hz〜12MHz / 0.01Hz〜20MHz / 0.01Hz〜25MHz

方形波0.01Hz〜6MHz
三角波0.01Hz〜6MHz
ノコギリ波0.01Hz〜6MHz
任意波形0.01Hz〜6MHz
TTLデジタル信号波0.01Hz〜6MHz
出力変調周波数スイープ
波形タイプ正弦/トライアングル/方形/こぎり波、CMOSデジタル信号波と任意波形リフティング
波形長2048Points
サンプリングレート200MSa / s
波形の振幅分解能12ビット
ミン。周波数分解能の10MHz
周波数誤差+/- 5 * 10 ^（ - 6）
周波数安定度±1 * 10 ^（ - 6）
振幅範囲（ピーク・トゥ・ピーク）
5mVp-P〜20Vp-p

出力インピーダンス50Ω（±10％）
振幅分解能
1mVp-P（-20dB減衰）
10mVp-p（減衰なし）

範囲-120％〜120％（バイアス電圧及び信号振幅の比）をオフセット
バイアス分解能1％
位相範囲0〜359°
位相分解能1°
正弦波高調波は、システム40dBc（<1MHzのを）到着しました。 35dBc（1MHz〜20MHz）
歪み<0.8％（20Hz〜20kHzまで）
方形波は時間≤20nsに沿ってリフティング
オーバーシュート≤10％
デューティ・サイクル調整範囲0％〜99.9％
時間≤20ns沿っTTLリフティング
低レベル<0.3V
ハイレベル1V〜7.5V
任意波形数量16
メモリ長/グループ1キロバイト/ 16
スキャンモードリニア掃引をスキャン、スイープのログ
スキャン時間1S-999s
スキャンレンジこれは、掃引パラメータの設定によって決定されます
外部の測定周波数測定範囲
GATE-TIME = 10S 0.1Hz〜 - 60MHz
GATE-TIME = 1S 1Hz - 60MHz
GATE-TIME = 0.1S 10Hz - 60MHz
GATE-TIME = 0.01S 100Hz - 60MHz

入力電圧範囲
0.5VP-P〜20Vp-p
範囲0カウント〜4294967295
手動でカウント
正および負のパルス幅測定10nsの分解能、最大。測定可能な10秒
定期的な測定20nsの分解能、最大。測定可能な20代
0.1％〜99.9％の範囲を測定デューティ・サイクルの測定0.1％の分解能、
ソースの選択1.内線。入力IN（AC信号）。 2. TTL-IN入力（デジタル信号）
メモリ数量10
場所M0〜M9
インタフェースインタフェースモードシリアルインタフェースにUSBを使用して、
通信速度の57600bps
コマンドライン、契約書公開を使用してプロトコル
電源DC MHS5200A DC 5V電源
一般的な
サイズ19.5 * 17.5 * 7センチメートル/ 7.67 * 6.9 * 2.75インチ
重さ542グラム/ 19.12オンス
パッケージサイズ24 * 21 * 9.5センチメートル/ 9.45 * 8.3 * 3.74インチ（L * W * H）
パッケージの重量986グラム/ 34.78オンス

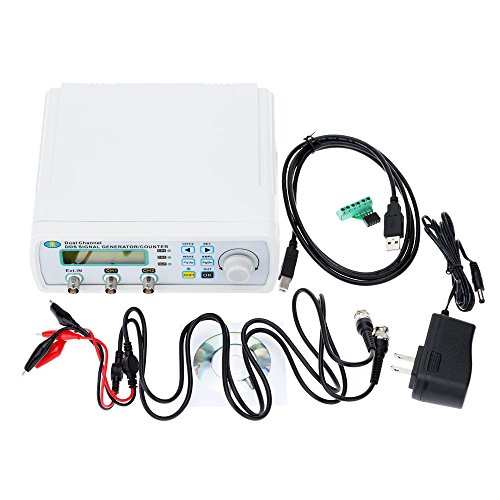

パッケージリスト：
1 *シグナル・ソース・ジェネレータ
1 * USBケーブル
1 * CD
1 * TTL拡張ボード
2 * BNCクリップケーブル
