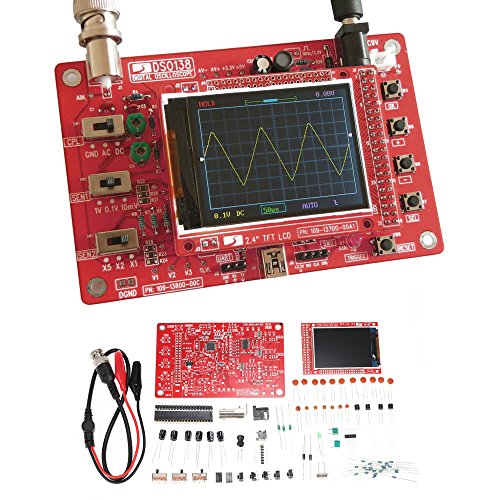

KKmoon DSO138 デジタル・オシロスコープ 2.4インチTFT ハンドヘルドポケットサイズ オシロスコープ キットDIYパーツ 電子学習セット 1Msps (SMDはんだ付け)
- メーカー
- KKmoon
- JAN
- DFHJ-8YG
- メーカー品番
- DFHJ-8YG
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
仕様：
>
最大リアルタイムサンプリングレート： 1Msps
精度： 12ビット
サンプリングバッファの深さ： 1024バイト
アナログ帯域幅： 0-200KHz
垂直感度： 10mVの/ DIV - 5V / DIV（1-2-5プログレッシブ方法）
入力インピーダンス： 1MΩ
最大入力電圧： 50Vpp（1： 1プローブ）、400Vpp（10： 1プローブ）
結合モード： DC / AC / GND
水平方向の時間軸レンジ： 10μs / DIV - 50代/ DIV（1-2-5プログレッシブ方法）
電源電圧： DC 9V

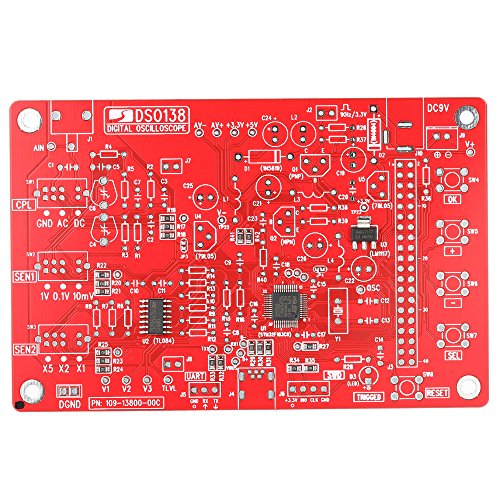

PCBサイズ： 117 * 76ミリメートル/ 4.6×3インチ
画面サイズ： 52 * 40ミリメートル/ 2 * 1.57インチ
パッケージサイズ： 18 * 12.5 * 3センチメートル/ 7.08 * 4.92 * 1.18インチ
パッケージの重量： 119グラム/ 4.21オンス

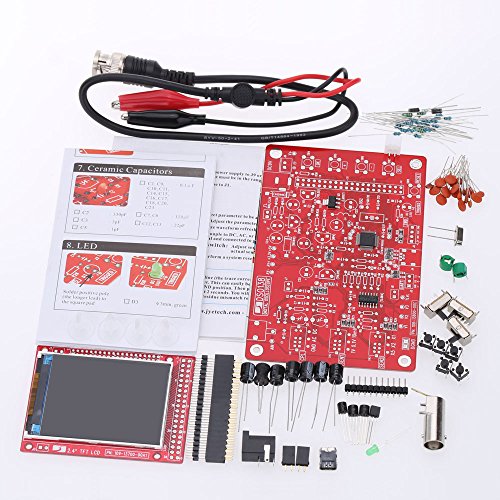

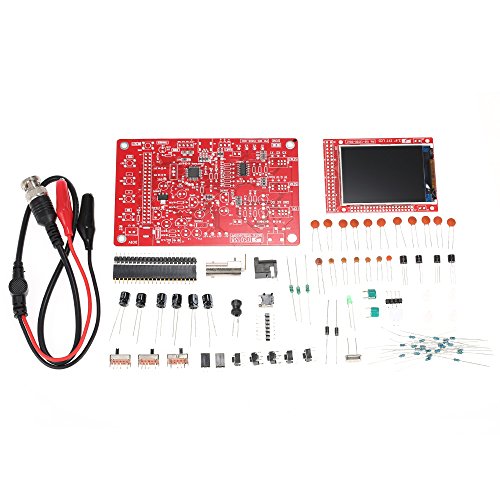

パッケージリスト：
1 * DSO138 DIYデジタル
・オシロスコープキット
1 *プローブ
3 *ユーザーマニュアル（英語）
特記事項
- ★【波形記憶機能】電源オフ後の波形を失うことはありません。 短絡およびオープン回路検出：ユーザーは、はんだ付けのエラーを見つけることができます。 TFTコントローラ認識機能。
- ★任意の時間波形表示（HOLD機能）で凍結することができます。 1Hzの/3.3V方形波試験信号源を付属しています。 波形パラメータデジタルディスプレイ、を含む周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値を有します。
- ★自動定期的かつワンショットモードでは、簡単には瞬間の波形を捕捉します。 利用可能な立ち上がりエッジまたはトリガを落下。 観察可能な以前のトリガ波形（負の遅延）。
- ★このキットに基づいて二次開発をすることができ、例えば、それはミリボルトメーター、データロガーに変更することができます。 調節可能な垂直方向の変位、及び指示。
- ★このキットは、ARMのCortex-M3プロセッサ（STM32F103C8）を使用して、2.4インチカラーTFTディスプレイ画面を含む、ARMテスト開発ボードとして使用することができます。
