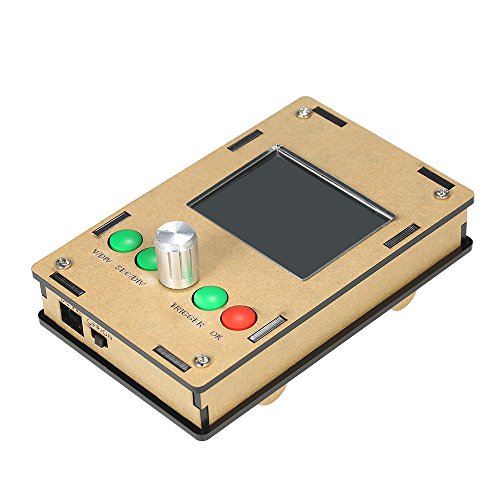

KKmoon デジタルオシロスコープ DIYキット 1Msps 0-200KHz STM32チップ SMDハンダ付け 2.4インチTFT プローブ＆ケース付き 電子学習セット

商品説明

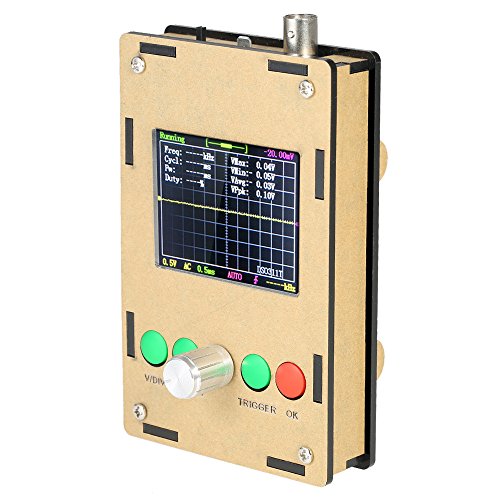

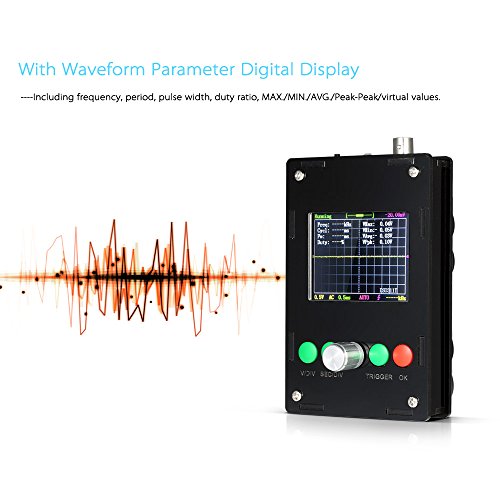

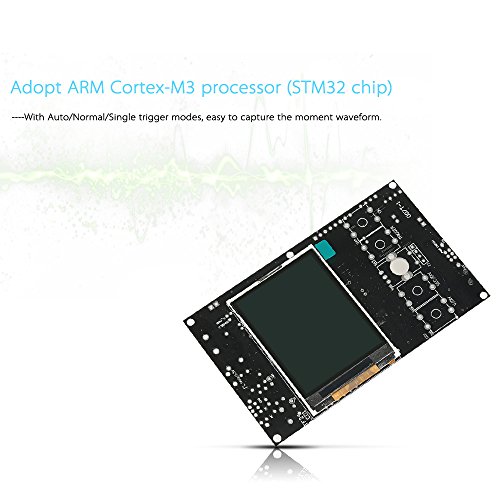

このDSO311 DIYデジタルミニオシロスコープキットは、STM32チップ、ARM Cortex-M3プロセッサ及び2.4インチTFTスクリーンと保護ケースを採用しています。回路の操作は簡単で信頼性があります。周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値などの波形パラメータを表示できます。この小型オシロスコープは、エレクトロニクス、はんだ付け、プログラミング及びSTM32について電子趣味学者が学ぶために設計されています。メインコントローラボード、TFT LCDと他の電子部品で機能的なミニデジタルオシロスコープを自作出できます。

注意：
このDIYキットを受け取ったら、回路基板をテストするためにDC 9V 200mA電源に接続する前にはんだ付けしないでください（10Vを超えたら、焼損する可能性があります）。

仕様：
カラー：ブラック
材質：FR-4エポキシボード
タイプ：DIYキット
ディスプレイ：24 "TFTカラーディスプレイ
モデル：DSO311
入力インピーダンス：1MΩ
アナログ帯域幅：0〜200KHz
最大入力電圧：50Vpp（1：1プローブ）、400Vpp（10：1プローブ）
最大リアルタイムサンプリングレート：1Msps
1Hz / 3.3V方形波テスト信号源が付属しています。
精度：12ビット
サンプリングバッファの深さ：1024バイト
垂直感度範囲：5mV / Div - 20V / Div（1-2-5プログレッシブ方式）
調整可能な垂直移動、および指示付き。
カップリング・モード：DC / AC / GND
水平時間ベース範囲：10μs/ Div - 50s / Div（1-2-5プログレッシブ方式）
自動、通常、ワンショットモードでは、モーメント波形を簡単に取り込むことができます。
トリガーモード：オート、ノーマル、シングル
トリガ位置：バッファの中心
電源：DC 8V-10V、DC 9V、10V以下を推奨
プローブ：BNCにプローブを接続

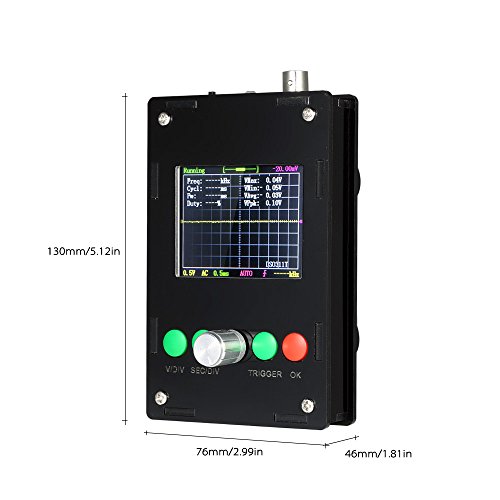

完成品サイズ：130 * 76 * 46mm / 5.12 * 2.99 * 1.81in
メインボードサイズ：119 * 76mm / 4.69 * 2.99in
アナログボードサイズ：107 * 65mm / 4.21 * 2.56in
スクリーンサイズ：52 * 40mm / 2.05 * 1.57in
パッケージサイズ：18 * 13 * 5cm / 7.09 * 5.12 * 1.97in
パッケージの重量：215g / 7.55oz

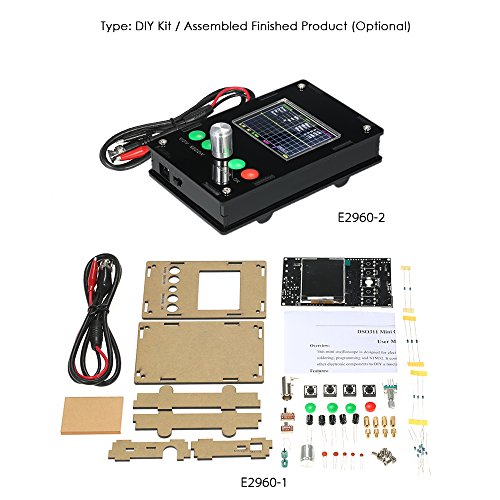

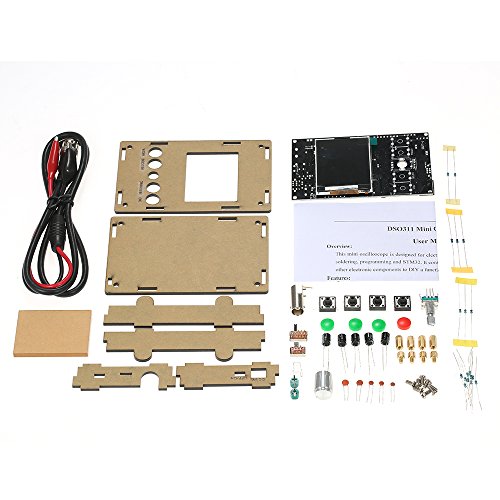

パッケージリスト：
1 * DSO311デジタルオシロスコープDIYキット
1 *アリゲータークリッププローブ
1 * DIYケース
1 *ユーザーマニュアル（英語）
