KKmoon 2.4インチ TFT デジタル オシロスコープ ポケットサイズ DIYキット ケース SMDハンダ付け 学習セット 1MSa/s 0-200KHz (組立完成品)

商品説明

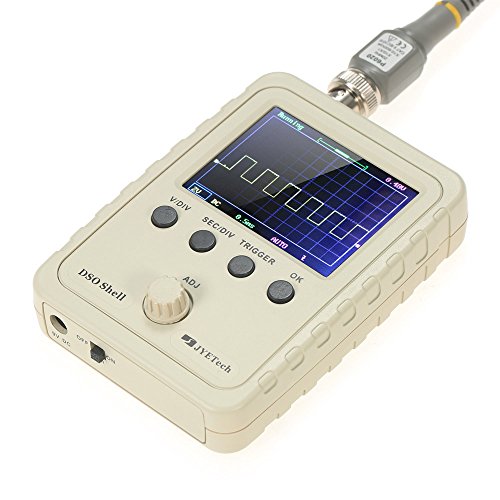

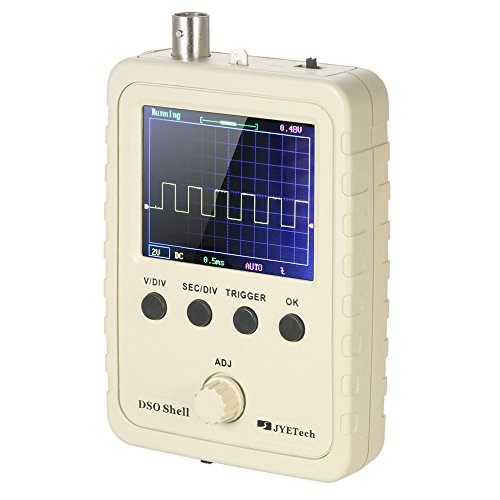

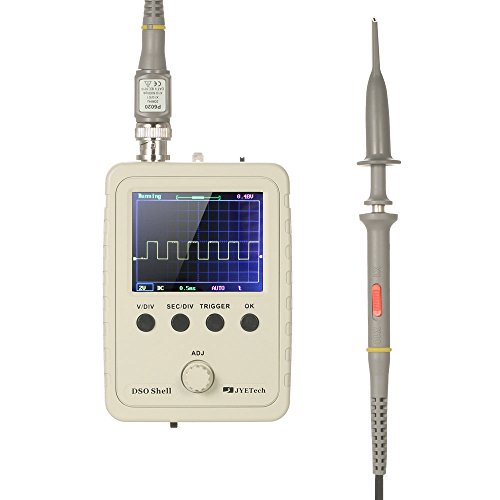

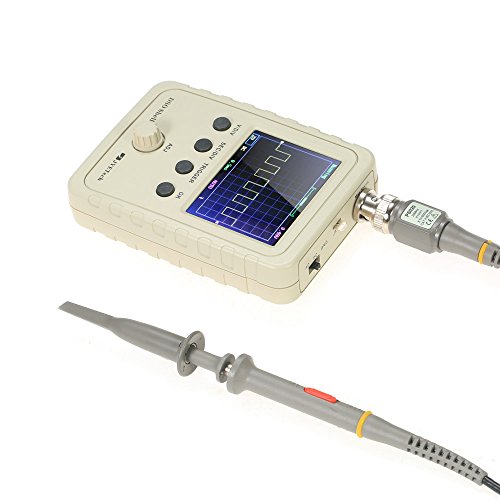

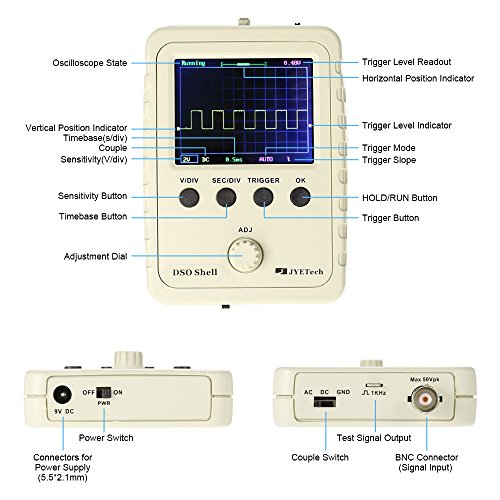

このデジタルオシロスコープは、DSO138と同様の帯域幅を備えていますが、構造、機構および動作を大幅に改善します。それは、高感度、軽量、ポータブルサイズ、2.4インチTFTスクリーンと保護ケースを備えています。周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値などの波形パラメータを表示できます。

仕様：
タイプ：完成品
チャンネル数：1
アナログ帯域幅：0〜200KHz
感度範囲：5mV / Div - 20V / Div
最大入力電圧：50Vpk（1Xプローブ）
入力インピーダンス：1Mオーム/ 20pF
分解能：12ビット
レコードの長さ：1024ポイント
カップリング・モード：DC / AC / GND
最大リアルタイムサンプリングレート：1MSa / s
タイムベース範囲：10us / Div - 500s / Div
トリガーモード：オート、ノーマル、シングル
トリガ位置：バッファの中心
ディスプレイ：320 * 240解像度の2.4インチカラーTFT LCD
電源電圧：DC 9V（8-10V許容）
消費電流：〜120mA @ 9V
製品のサイズ：115 * 75 * 22mm / 4.53 * 2.95 * 0.87in
製品重量：89g / 3.14
パッケージのサイズ：
完成品：17 * 11 * 3cm / 6.7 * 4.33 * 1.2in
パッケージの重量：179-200g / 6.33-7.06

ご注意：
1. DSOシェルは9Vで動作します（10Vより高い電源電圧は使用しないでください）。そうしないと、内部のICを損傷する可能性があります。
2クリッププローブの許容最大信号入力電圧は50Vpk（100Vpp）です。
3.光とモニターが異なるため、多少の色の違いがあるかもしれません。ご了承ご理解の程お願い致します。

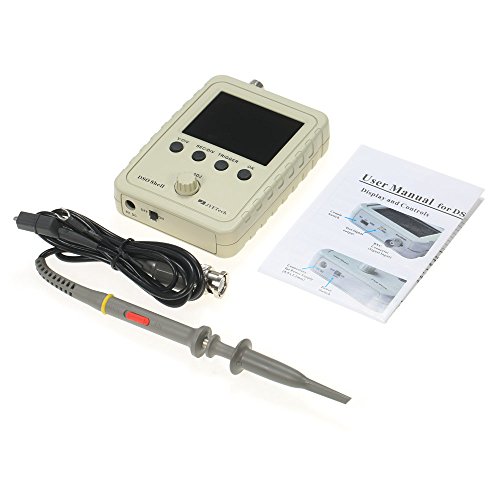

パッケージリスト：
1 *デジタルオシロスコープ

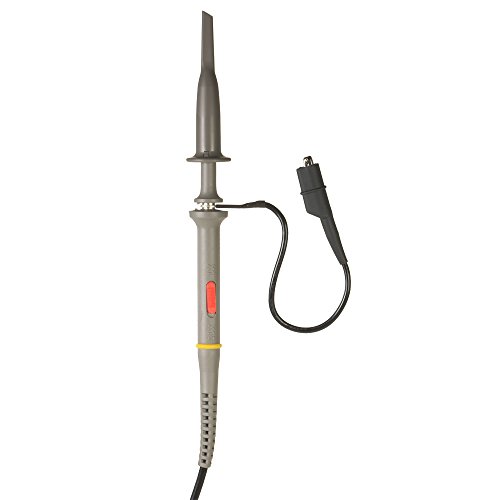

1 *プローブ
1 *ユーザーマニュアル（英語）
