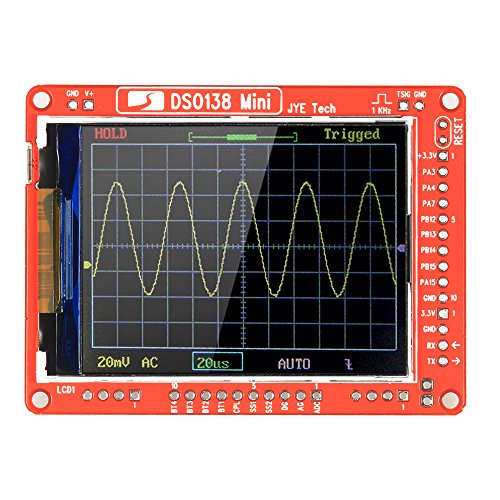

KKmoon DSO138mini デジタル オシロスコープ 1MSa / s 0-200KHz DIYキット ミニサイズ SMD部品 プリハンダ付け コンピュータ接続可能 電子学習セット DSO138アップグレード版
- メーカー
- KKmoon
- JAN
- 0799899118056
- メーカー品番
- ZNI0375623644311SQ
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
DSO138miniはDSO138と同様の性能を備えていますが、電源と機械的構造が大幅に改善されています。 DSO138とは異なり、部品点数が大幅に削減され、電源が大幅に簡素化されました。 DSO138miniは、DSO138で使用されていた問題のあるピンヘッダー接続を避けるために、1つのPCBにMCUとLCDを保持します。これにより、製品の信頼性が向上するだけでなく、メインボードが柔軟な汎用コントローラになることができます。 DSO138miniの全体のサイズはDSO138のわずか2/3なので、ハンドヘルド操作に適しています。
ご注意：
このDIYキットのSMD部品ははんだ付けされていますので、他の部品をはんだ付けするだけで済みます。
仕様：
チャンネル数：1
アナログ帯域幅：0〜200KHz
感度範囲：10mV / Div - 5V / Div
感度誤差：<5％
最大入力電圧：50Vpk（1Xプローブ）
入力インピーダンス：1Mオーム/ 20pF
分解能：12ビット
レコードの長さ：1024ポイント
カップリング・モード：DC / AC / GND
最大リアルタイムサンプリングレート：1MSa / s
タイムベース範囲：10us / Div - 500s / Div
トリガーモード：オート、ノーマル、シングル
トリガ位置：バッファの中心

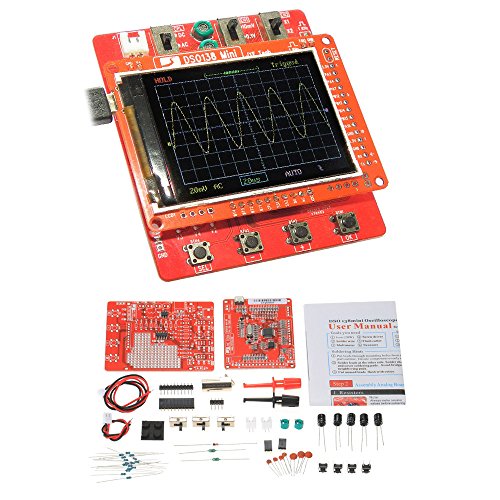

ディスプレイ：320 * 240解像度の2.4インチカラーTFT LCD
電源電圧：DC 3.5V〜5V
消費電流：〜120mA @ 5V

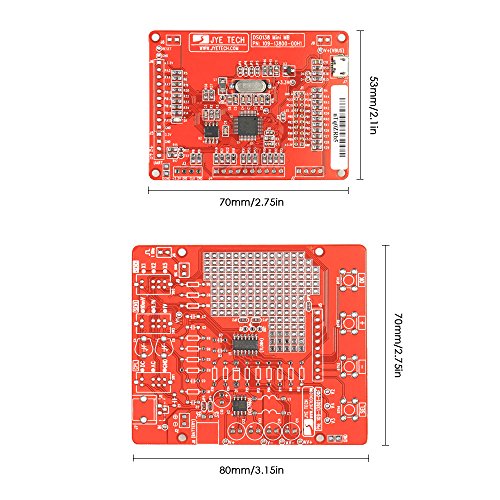

メインボードサイズ：70 * 53mm / 2.75 * 2.1in
アナログボードサイズ：80 * 70mm / 3.15 * 2.75in
パッケージサイズ：11 * 9 * 2.3cm / 4.33 * 3.54 * 0.9in
パッケージの重量：89g / 3.14

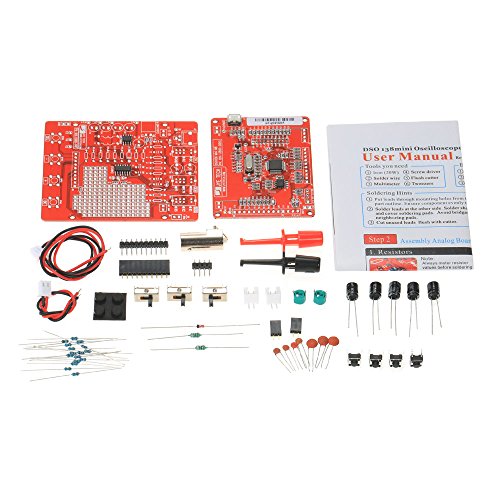

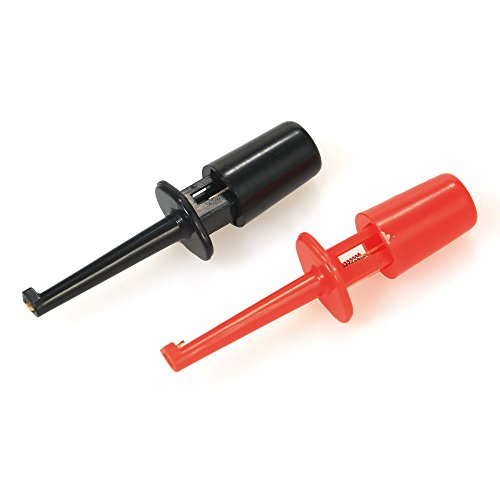

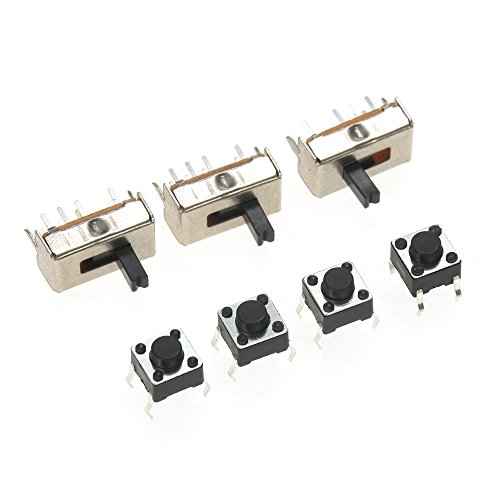

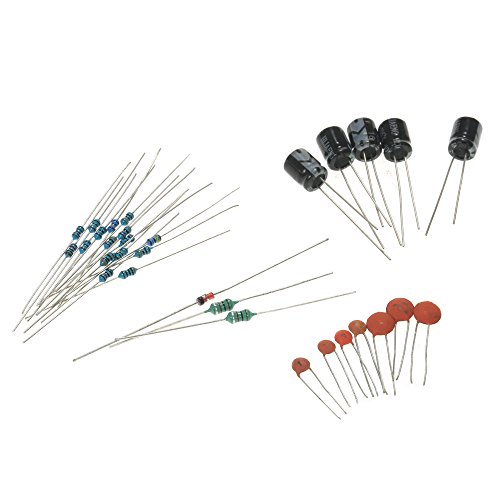

パッケージリスト：
1 * DSO138mini DIYキット
1 *ユーザーマニュアル（英語）
特記事項
- ▲320 * 240解像度の2.4インチカラーTFT LCDは、パラメータを明確に表示します。DSO138miniの全体のサイズはDSO138のわずか2/3なので、ハンドヘルド動作に適しています。

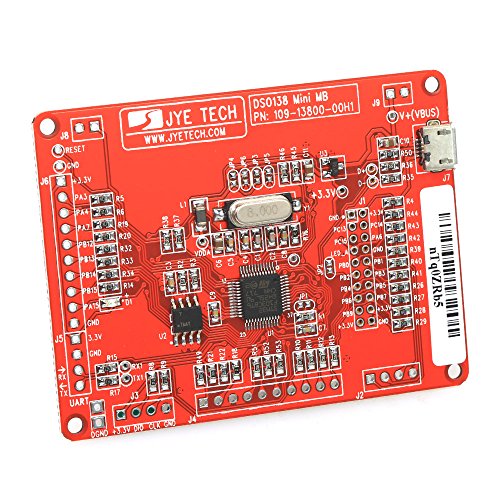

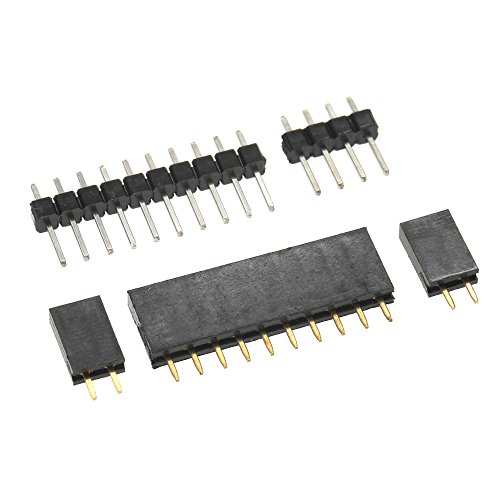

- ▲問題のあるピンヘッダーの接続を避けるために、MCUとLCDを1つのPCBに留めておきます。すべてのSMD部品がハンダ付けされ、MCUがプログラムされています。
- ▲電源や機械的構造を改良し、USBまたは単一セルの3.7Vリチウムイオン電池で動作させることができます。DSO138miniもファームウェアの改良を行っています。短絡および開回路の検出：ユーザがはんだ付けエラーを発見するのに役立ちます。
- ▲データ伝送用のコンピュータと接続することができます。使用可能な立ち上がりまたは立ち下がりエッジトリガ。そのトリガは10usと20usのタイムベース設定で確実に動作します。
- ▲波形保存機能を持ち、電源を切っても波形は失われません。波形表示はいつでもフリーズできます（HOLD機能）。オート/ノーマル/シングルトリガモードでは、モーメント波形を簡単にキャプチャします。前のトリガー波形が観察可能です（負の遅延）。TFTコントローラ認識機能。
