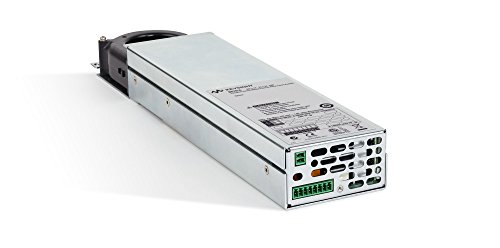

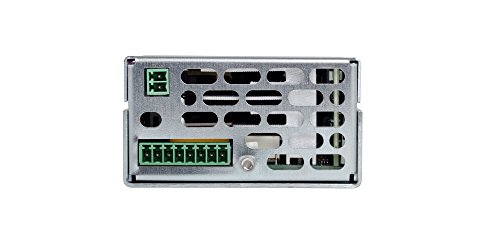

N6781A バッテリ・ドレイン解析向け2象限ソース/メジャメント・ユニット、20 V/±1 Aまたは6 V/±3 A、20 W

商品説明

Keysight N6781Aは、バッテリ・ドレイン解析作業専用のソース/メジャメント・ユニット（SMU）です。被試験デバイス（DUT）が電子ブック・リーダ、MP3プレーヤー、携帯電話、ペースメーカのいずれであろうと、N6781Aのシームレスな測定レンジ切替え、プログラマブル出力抵抗、補助DVMの組み合わせは、バッテリ・ドレイン解析に最適な業界最高の機能セットです。N6781Aを14585A制御／解析ソフトウェアと組み合わせて使用すれば、さらに高性能なバッテリ・ドレイン解析ソリューションが実現し、測定を詳細に解析できます。測定ソリューションの例を参照してください *Keysight特許取得済み機能：シームレスな測定レンジ切替 シームレスな測定レンジ切替えにより、ダイナミック電流測定の問題が解決します。シームレスな測定レンジ切替えにより、グリッチを引き起こしたり、測定を中断することなく、ダイナミック電流を正確に測定できます。DUTの消費電流の変化に伴い、SMUは最も正確な測定値を返す電流測定範囲を瞬時に自動検出して、その範囲にシームレスに切り替えます。SMUに内蔵されている18ビット・デジタイザとシームレスな測定レンジ切替えの組み合わせによって、28ビットの最高の実効垂直軸分解能を実現します。このため、nA～Aのかつてない完全な電流波形を1つの画像に1回の操作で表示できるので、生産性が大幅に向上するだけでなく、消費電力を詳細に解析できます。N6781Aのその他の特長および利点 グリッチのない電源供給および測定：グリッチを引き起こすことなく、出力範囲や測定範囲を変更可能 2象限動作：電圧源または電流源として、あるいはCVまたはCC電子負荷として機能 4つの電流測定範囲：さまざまな動作モードで、DUTの電流レベルを正確に捕捉可能 優れた過渡応答：高速負荷変動中も電圧／電流を安定した状態に維持 高速DC変調：100 kHzまでの波形を作成して、DUTをシミュレートしたり、DUTに負荷をかけることが可能 高速デジタル測定：内蔵の200 kHzデジタイザにより、最大5 μsごとにDUTの消費電力を捕捉／表示可能 その他の N6700 SMUs: このモジュールは、マルチ出力で高さ1Uの小型N6700モジュラ電源システム（ATEシステム用）およびマルチ出力N6705 DC電源アナライザ（ベンチ・テスト用）の両方で使用できます。標準で、GPIB、LAN、USBインタフェースを備え、LXI compliantに準拠しています。基本精度から高精度なものまで、パワーは20 Wから300 Wまで、20種類以上のDC電源モジュールから選択して使用することができます。
