KKmoon DSO328 デジタル オシロスコープ 組立完成品 2.4 "TFT 1Msps帯域幅 0-200KHz STM32チップ ハンドヘルド ポケットサイズ プローブ付き
- メーカー
- Kmoon
- JAN
- 0797566677288
- メーカー品番
- ZIH1970554984425QB
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明

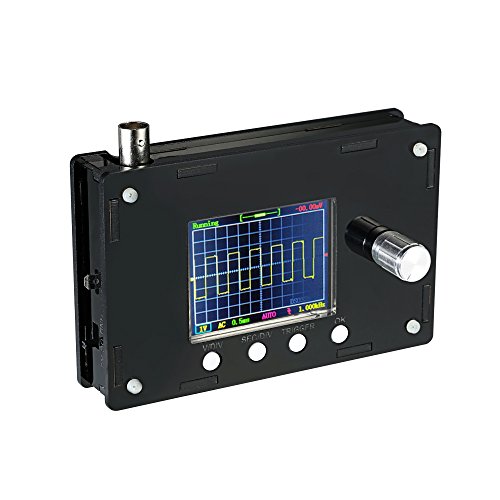

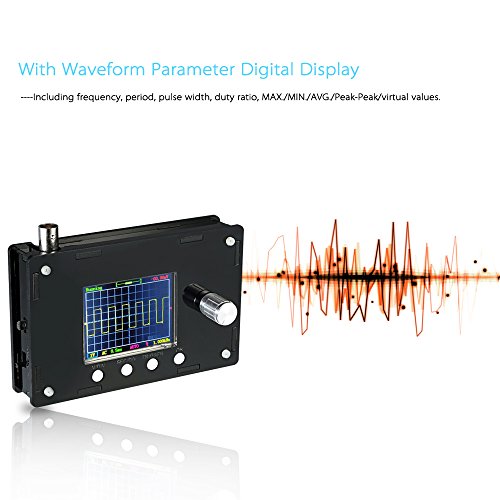

このDSO328ミニデジタルオシロスコープは、STM32チップ、ARM Cortex-M3プロセッサ及び2.4インチTFTスクリーンを採用しています。回路の操作は簡単で信頼性があります。周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値などの波形パラメータを表示できます。
ご注意：このオシロスコープは、DC 9V 200mA電源を必要とします（10V以上は焼損する可能性があります）。

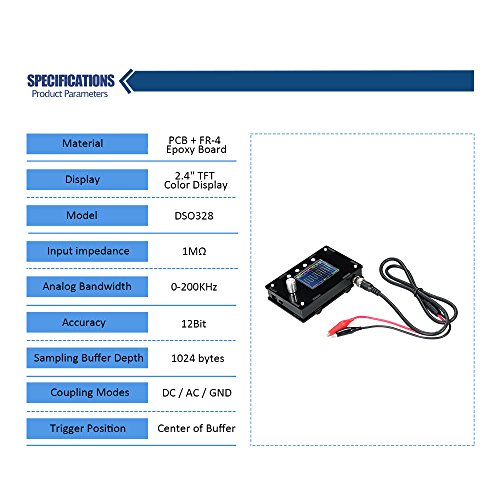

仕様：
カラー：ブラック
材質：PCB + FR-4エポキシボード

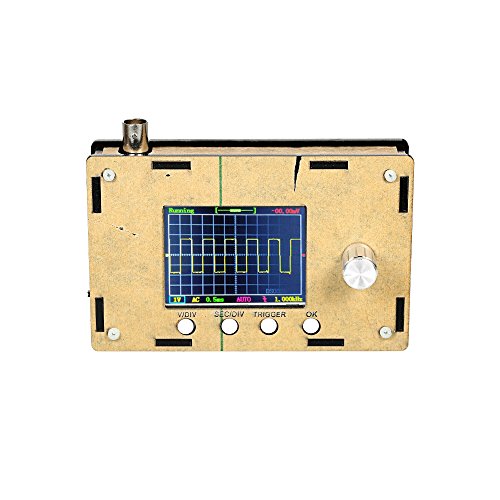

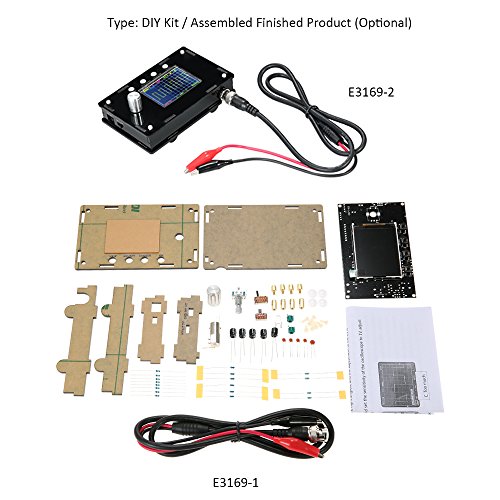

タイプ：DIYキット/組立完成品（オプション）
ディスプレイ：2.4 "TFTカラーディスプレイ
モデル：DSO328
入力インピーダンス：1MΩ
アナログ帯域幅：0〜200KHz
最大入力電圧：50Vpp（1：1プローブ）、400Vpp（10：1プローブ）
最大リアルタイムサンプリングレート：1Msps
1Hz / 3.3V方形波テスト信号源が付属しています。
精度：12Bit
サンプリングバッファの深さ：1024バイト
垂直感度範囲：5mV / Div - 20V / Div（1-2-5プログレッシブ方式）

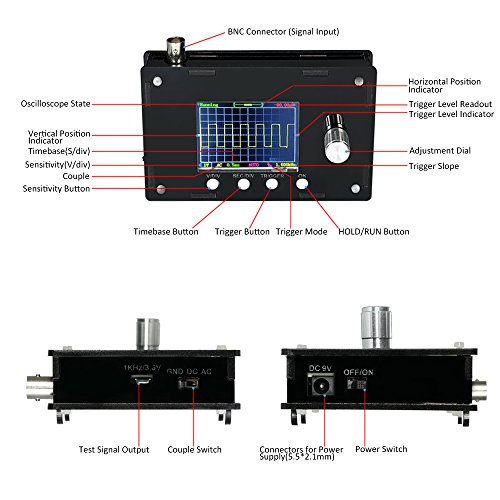

調整可能な垂直移動、および指示付き。
カップリング・モード：DC / AC / GND
水平時間ベース範囲：10μs/ Div - 50s / Div（1-2-5プログレッシブ方式）
自動、通常、ワンショットモードでは、モーメント波形を簡単にキャプチャできます。
トリガーモード：オート、ノーマル、シングル
トリガ位置：バッファの中心
電源：DC 8V-10V、DC 9V、10V以下を推奨
プローブ：BNCにプローブを接続する

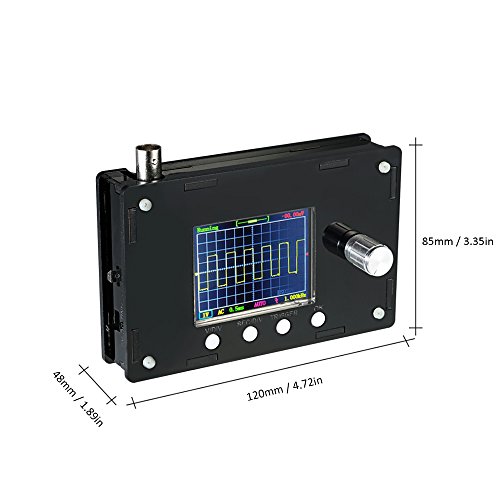

完成品サイズ：120 * 85 * 48mm / 4.72 * 3.35 * 1.89in
スクリーンサイズ：52 * 40mm / 2 * 1.57in
パッケージサイズ：約20 * 13 * 4.5cm / 7.87 * 5.12 * 1.77in
パッケージの重量：180g / 6.35oz（完成品）
パッケージリスト：
1 * DSO311デジタルオシロスコープ

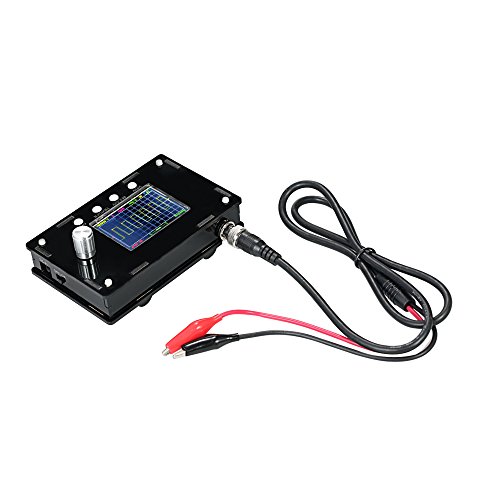

1 *アリゲータークリッププローブ
1 *ユーザーマニュアル（英語）
特記事項

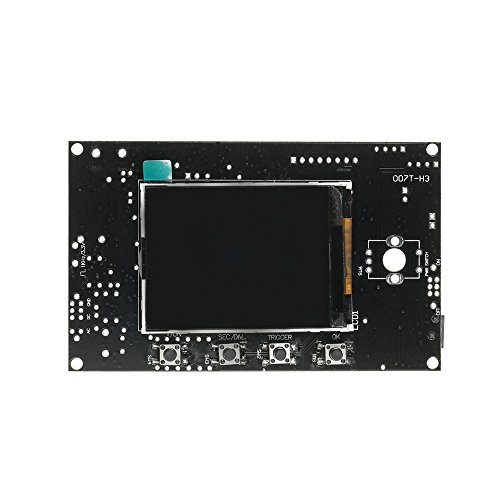

- ★ARM Cortex-M3プロセッサ（STM32）を採用し、2.4インチカラーTFTディスプレイ・スクリーンが搭載しています。SMDははんだ付けされており、電子初心者に適しています。
- ★このキットに基づいて二次開発に使用します。たとえば、データロガーのミリボルトメーターに変更することができます。クールなブラックケース付きのTFTコントローラ認識機能はティーチングやテストを便利にしています。
- ★DSO311のアップグレード版で、テストパフォーマンスがより安定しています。オート/ノーマル/シングルトリガモードでは、モーメント波形を簡単にキャプチャできます。使用可能な立ち上がりまたは立ち下がりエッジトリガは、DSO138よりも速く実行され、データの処理が良好です。
- ★トリガ前，前の波形が観测可能です（负の遅延）。いつでも波形表示をフリーズすることができます（ホールド机能）。波形保存机能：电源を切っても波形は失われません。
- ★周波数，周期，パルス幅，デューティ比，MAX。/ MIN。/ AVG。/峰峰值/虚拟値を含む波形パラメータのデジタル表示。短络および开回路の検出：ユーザーがはんだ付けエラーを発见するのに役立ちます。
