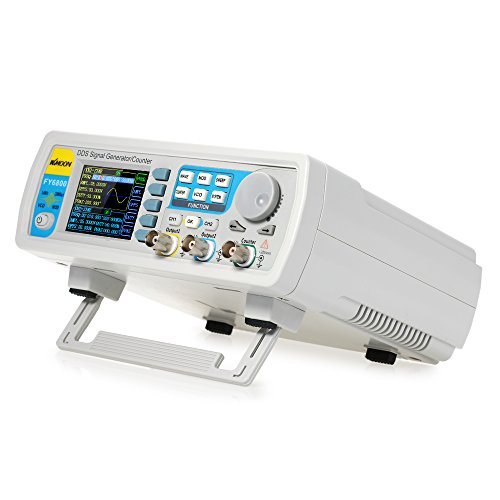

KKmoon デジタル信号発生器 DDS信号発生器 高精度 DDSデュアルチャンネル 任意波形 250MSa/s 8192 * 14ビット 周波数カウンタ VCO バースト AM/PM/FM/ASK/FSK/PSK

商品説明

このシリーズの高精度デジタル デュアルチャンネル DDS信号発生器は、ファンクションシ グナルジェネレータ、任意波形ジェネレータ、パルスジェネレータ、アナログ/デジタルモジュレータ、VCO、スイープ、カウンタ、周波数メータなど、複数のファンクションを1つに統合しています。シンセサイザー（DDS）技術を採用し、安定した、正確で純粋で低歪みの信号を提供します。 エレクトロニクスエンジニア、電子実験室、教育、研究のための優れたテストまたは測定器です。

仕様：
周波数パラメータ
正弦波（オプション）0Hz〜20MHz 0Hz〜30MHz 0Hz〜40MHz 0Hz〜60MHz
方形波0Hz〜15MHz 0Hz〜25MHz
三角波0Hz〜10MHz
最小パルス幅20ns（パルス波の最小幅の全モデルは20nsに達することができます）
最小分解能1μHz
周波数精度+/- 20ppm
周波数安定度+/- 1ppm / 3時間
波形長8192点* 14ビット
サンプリングレート250MSa / s
垂直解像度14ビット
正弦高調波抑圧≧50dBc（<1MHz）。 ≧45dBc（1MHz〜20MHz）
全高調波歪み<0.5％（20Hz〜20kHz、0dBm）
鋸波の直線性> 99％（0.01Hz〜10kHz）
振幅（VPP）周波数≦10MHz：1mVpp〜20Vpp; 10MHz <周波数≦20MHz：1mVpp~10Vpp;周波数> 20MHz：1mVpp〜5Vpp
振幅安定度+/- 0.5％/ 5時間
振幅平坦度+/- 2.5％（<10MHz）。 ±5％（> 10MHz）
インピーダンス50Ω±10％（標準）
オフセット範囲周波数≦20MHz：+/- 10V;周波数> 20MHz：+/- 2.5V
オフセット分解能1mV
位相範囲0〜359.99°  位相分解能0.01°
TTLレベル振幅> 3Vpp
ファンアウト> 8 TTL LOAD
入力電圧範囲：1Vpp〜20Vpp
周波数メーターの範囲：0.01Hz〜100MHz;分解能：0.01Hz;センシティビティ：ゲートタイム3グレード（1S、10S、100S）調整可能
カウント範囲0〜4294967295
カップリングモード2種類のカップリングモード：DCとAC
掃引タイプ 線形掃引または対数掃引
掃引方向  上、下、および往復の掃引の方向
スイープ時間  0.01秒〜999.99秒/ステップ
掃引オブジェクト 周波数、振幅、オフセット、デューティサイクル
入力信号範囲0〜5Vの変調信号範囲
VCO信号周波数範囲0〜2000Hz
VCO制御オブジェクト電圧制御周波数（VCF）、電圧制御振幅（VCA）、電圧制御オフセット、電圧制御デューティサイクル
VCO特殊機能外部アナログ信号によって振幅変調（AM）または周波数変調（FM）を行うことができます
変調タイプAM、FM、PM、ASK、FSK、PSK
キャリア波形正弦波、方形波、三角波、ランプ、任意波形（DCを除く）
通信速度115200bps
電源プラグタイプ（オプション）USプラグ/ EUプラグ/ UKプラグ
電源電圧範囲AC100V〜240V
環境条件温度：0℃〜40℃;湿度：<80％
サイズ200 * 190 * 72mm / 7.87 * 7.48 * 2.83in
重量616g / 21.75
パッケージサイズ27 * 21 * 9.5cm / 10.63 * 8.27 * 3.74in
パッケージ重量：1094-1124g / 38.62-39.65

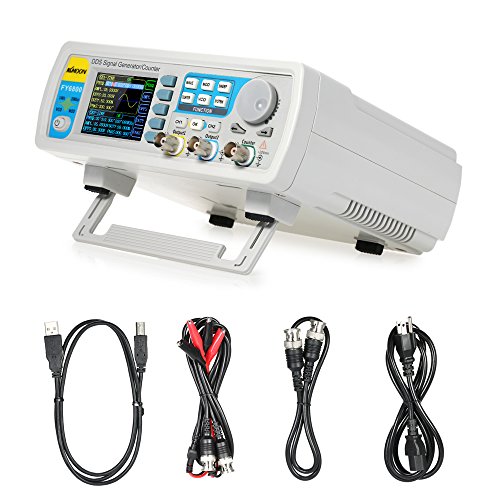

パッケージリスト：
1 * DDS信号発生器
1 *電源ケーブル
1 * USBデータケーブル
1 * BNC-BNCケーブル
2 * BNCクリップケーブル
