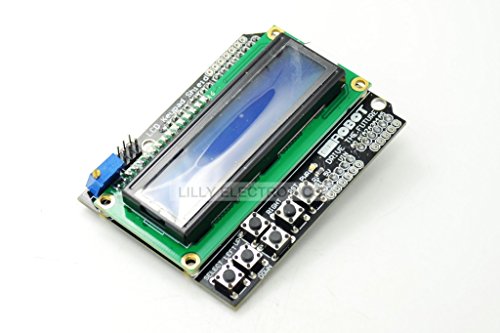

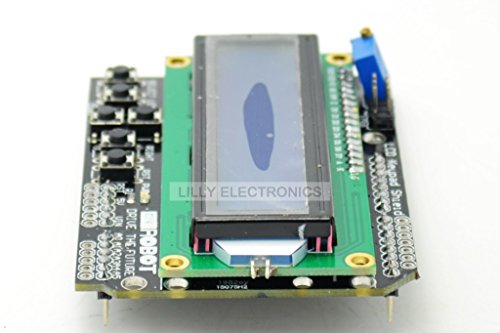

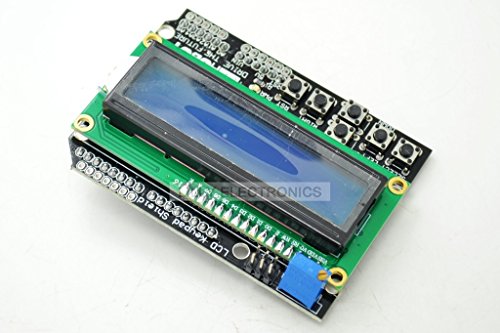

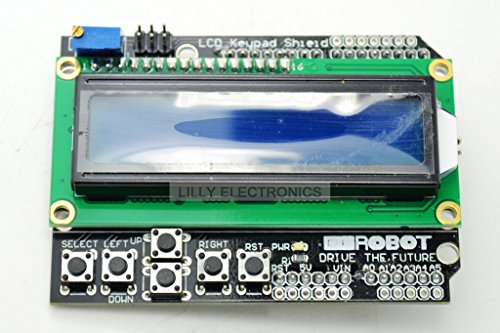

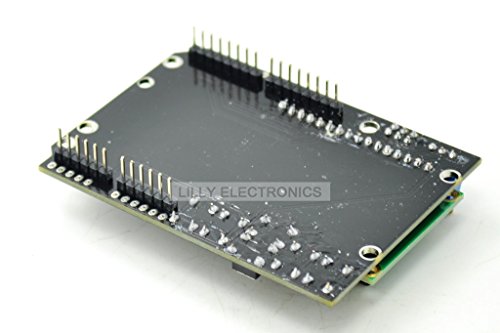

LILLYエレクトロニクス LCD1602文字のLCDキーパッドシールド

商品説明

製品の説明
作るスペア使用するためのコントラスト調整とバックライト付き2行、16文字のLCDを用いたLCDキーパッドシールド入出力拡張ボードアナログポート、リセットボタンを使用して5キー入力を完了し、未使用のIOポート拡張うち、 IOポートをフルに活用。占有デジタル・ポート：PIN4（DB4）、5（DB5）、6（DB6）、7（DB7）、8（RS）、9（E）、10（バックライト制御）、アナログボタンポートA0。 （LCDカラーは、ランダム配信を指定されていません。）
Roboduinoで使用してください：
ログイン フィーチャー
ピン定義：
モジュールのデバッグ：
LCDキーパッドシールドは、あなたがライブラリファイル0015 \ハードウェア\図書館に（右保存するためにクリック）して、まず、LCDを使用するときに、それにダウンロードするためのテストプログラムをコンパイルLCD4Bit_mod.h
ダウンロードする必要があり、コントローラに接続されてキーパッドシールドは、まずあなたが明確な文字を表示するように調整し、RP1（右回転）を調整するためにマイナスドライバーを使用することができ、文字が間違ってコントラストが原因である可能性があり、その表示されていない場合、LCDは、文字の表示を持っているかを観察します。< BR>
パッケージ
1×LCD1602キャラクターLCDキーパッドシールド
