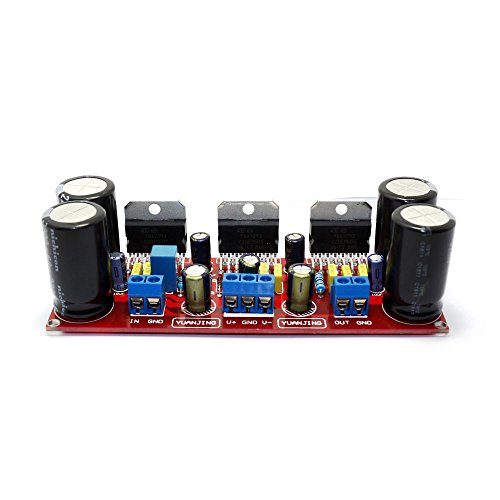

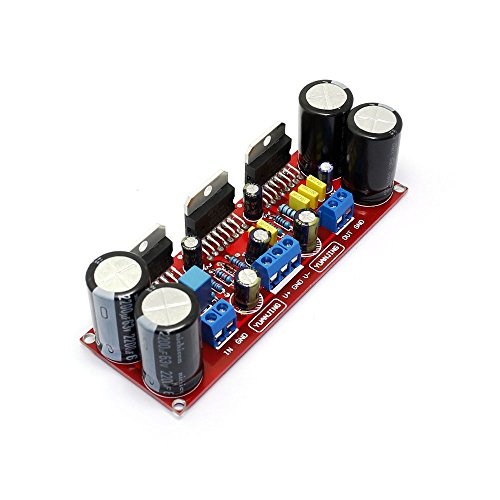

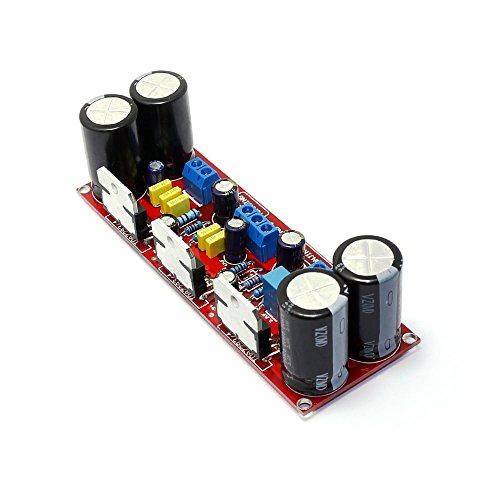

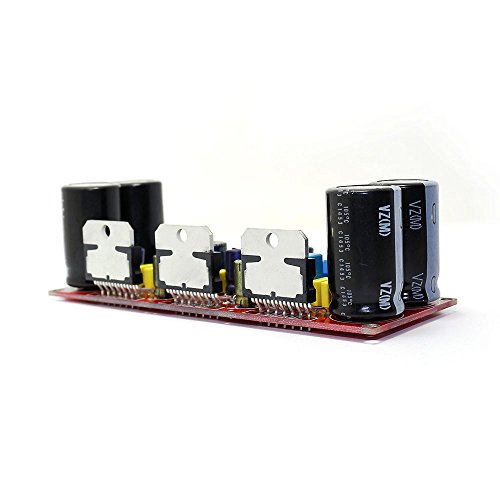

LILLYエレクトロニクス TDA7293255WアンプボードアンプのパラレルBTLモノラルパワー

商品説明

製品の説明
1.STは新しいTDA7293 ICを輸入しました。
2.1％精度金属皮膜抵抗の 選択。
3.入力カップリングコンデンサトップワイマール本物の極性コンデンサ50V / 3.3uF。
4.メインフィルタコンデンサ4の容量2200uF / 50V ELNAブランド、およびその他の電解コンデンサ、すべての主要な日本の化学ブランドオリジナルの容量。

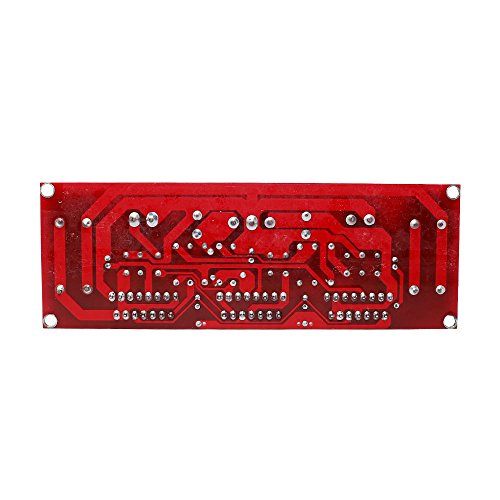

5.ボードクラシックなデザイン、FR-4両面ガラス繊維板、両面スプレー錫。
6.電圧：+ -30VDC
7.商品の寸法：W 42×L 118×高28ミリメートルの
255ワットで8 4-8オーム
ログイン ヒントを使用して
電源電圧が+ -45Vを超えると+を確認してはいけない - 電源電圧と電源が対称である、volatgeが高いほど、熱いICであり、大きなヒートシンクが必要です。

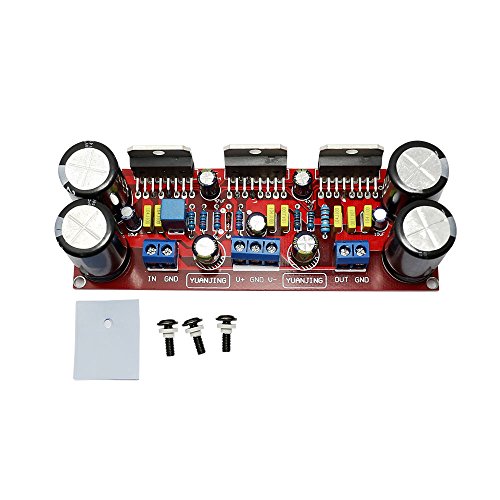

ICの金属部分は、ヒートシンクと通信できない、絶縁シートは、ヒートシンクとICチップとの間に配置され、均等に熱グリスを塗布する必要があり、ヒートシンクをインストールした後、ICはヒートシンクに伝導されていることを確認するためにマルチメータを使用する必要があります。 。
正と負のTDA7293のは、同時にアップpowerredする必要があり、電圧は別のものに追加した後、いずれかに追加されてはならない、そうでない場合はICが死ななければなりません。正および負電源ヒューズが突然吹き飛ばされた場合、それはまた、パワー非対称性を引き起こす可能性があり、ICは、結果として燃焼されます。いくつかのICが損傷している場合、また、他のチャネルのICパワー非対称性を引き起こす可能性があり、その他の通常のICが燃焼につながります！特別な注意：（ie.the正と負の2～3倍のためにすぐに接地してください）??アンプ基板に接続する前に電源ボードのコンデンサを放電しなければなりません。 "+"と " - "！極が反転されるべきではなく、ICの金属部分を接地することができない
ログイン パッケージ
1個TDA7293 255Wアンプボード
