LILLYエレクトロニクス JHL HOODに基づくクラスAヘッドフォンアンプボードプリアンプデュアルAC12-15VのDIY KIT

商品説明

仕様：
動作電圧：AC（AC）12V --- 0 --- 12V
仕事：シングルエンドクラスA
周波数特性：
12HZ～50kHzの（0デシベル、-1dB）;
12HZ～120kHzの（+ 0デシベル、-3dB）
ログイン 特集：
電圧利得：21デシベル
SNR：> 101デシベル
スルーレート：> 35V / S
消費電流：240ミリアンペア

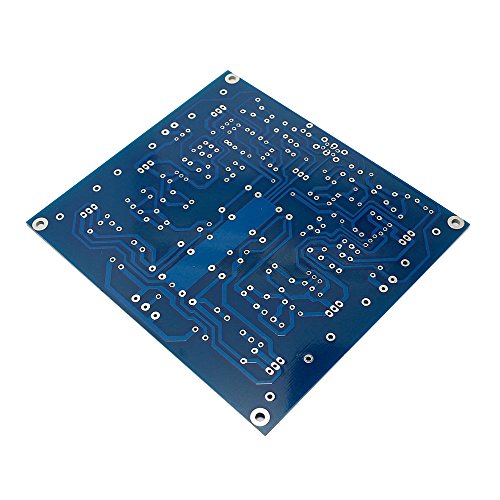

より大きな基板サイズ：121x108x35ミリメートル
プリアンプは、ヘッドフォンアンプとしても使用することができるようにズーム・ボードを使用することができます

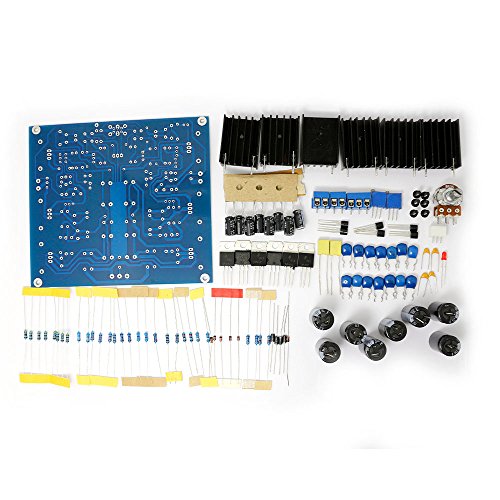

注：キットのみ。ないのcompletボード。
第1のステップと、 （既にキットに含まれる）のはんだ付けジャンパー、そこに5ジャンパーを持って、少し厚手のジ??ャンパーを選択し、長いジャンパー使用0オームの抵抗
第2のステップと、溶接ダイオードは、溶接時に、ダイオードの極性に注意して、（2ツェナーダイオードと1N4148の外観に特別な注意を払うが非常に似ている）、後方溶接しないでください。
第三工程;溶接金属皮膜抵抗、金属皮膜抵抗はまた、あなたがより良いマルチメータで測定したい溶接前に、抵抗として知られています。

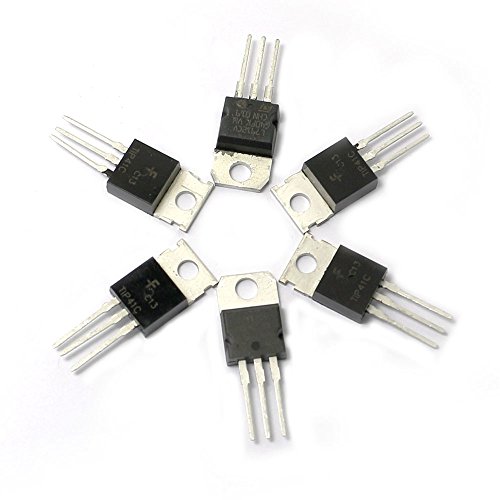

第四工程;間違いなく、小さなパワートランジスタ（2N2907と2N2222）を溶接、トランジスタは、2つのモデルを持って、間違え方向になることはありません。
ステップ5：溶接が完了した後、以下のように、慎重にelectricity.Beforeヘッドセットをオンにする前に、電圧計DCファイルを使用して、左右のチャンネルの出力電位を調整してくださいchecke、赤と黒のペンが出力に接続されていますの+ - 端子、できるだけ低い直流電圧の出力端子を聞かせて103（10Kトリム抵抗）を調整し、電圧はこの時点で非常に不安定になり、再びいくつかの時間、微調整のために通電する、作ります可能な限り0Vに近い電圧。
ログイン パッケージ：

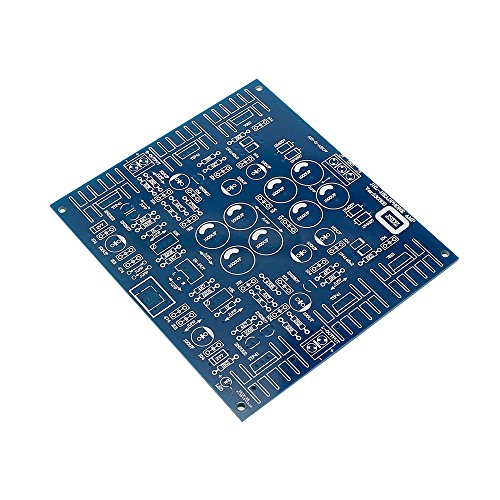

1×A級ヘッドホンアンプ基板
