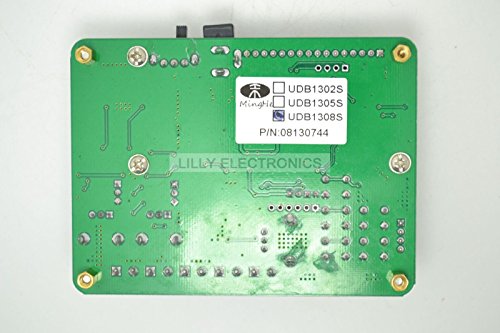

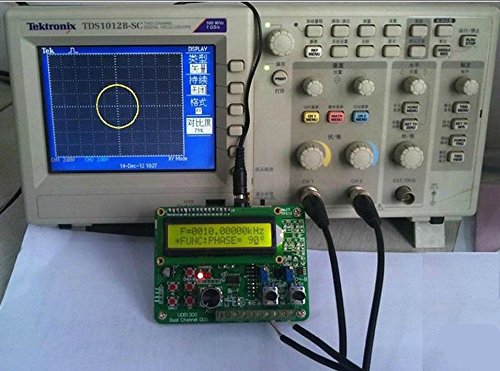

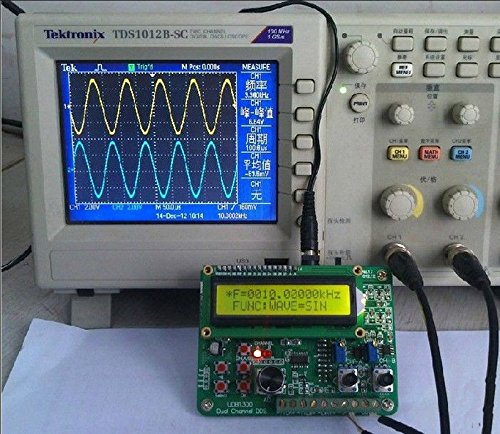

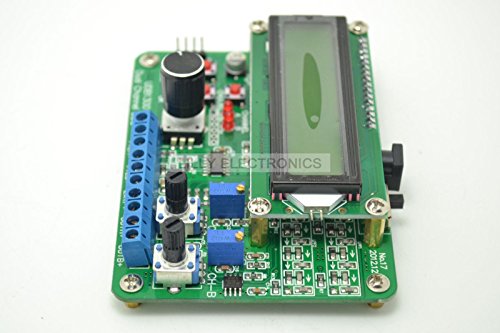

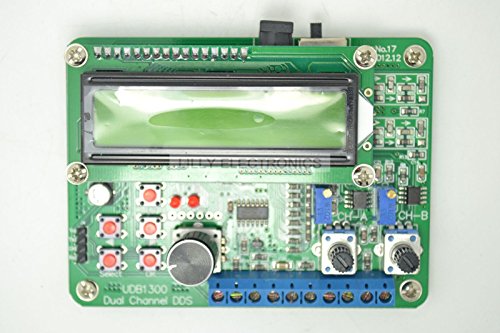

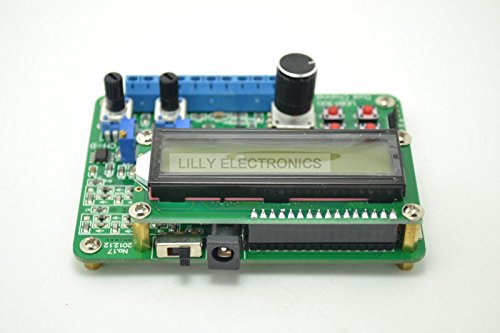

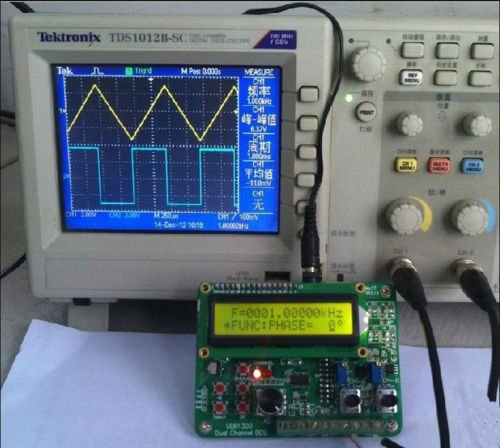

LILLYエレクトロニクス UDB1308SデュアルDDSソースTTLシグナル・ジェネレータ60MHzの掃引周波数カウンタ

商品説明

仕様：
主な技術データ
1.Signal出力機能
出力振幅：= 9Vp-P（信号出力、無負荷）（MAX）、0.1Vp-pの（MIN）は約
。 出力インピーダンス：50Ω±10％の
DCオフセット：+/- 2.5V（無負荷データ） - ディスプレイ：LCD1602
周波数範囲：
0.01Hz - 2MHzの（UDB1302データ） - 0.01Hz - 5MHzの（UDB1305データ） - 0.01Hz - 8MHzの（UDB1308データ） - 分解能0.01Hz（10MHzのデータ） - 周波数安定度：+/- 1×10 -6
周波数精度：+/- 5x0-6
正弦波歪：<= 0.8％（基準周波数が1kHzである）
Trinagleリニアリティ：= 98％（0.01Hz-10kHzのデータ） - 方形波の立ち上がり時間と立ち下がり：<= 100nsの
方形波のデューティ範囲：1％-99％の
2.TTL出力機能
周波数範囲：
 0.01Hz - 2MHzの（UDB1302Sデータ） - 0.01Hz - 5MHzの（UDB1305Sデータ） - 0.01Hz - 8MHzの（UDB1308Sデータ） - 振幅：3VP-Pの
ファンアウト：20 TTL負荷
3.COUNTER機能
カウンター範囲：0-4294967295
周波数計範囲：1Hzの-60MHzの
入力電圧範囲：0.5VP-P -20Vp-Pの
4.SWEEP機能（UDB100xSシリーズ用としてデータ） - 周波数範囲：FM2にFM1
時間掃引：1S-99Sを
5.その他の機能
パラメータを保存してロード：M0-M9（M0：デフォルトのロード）

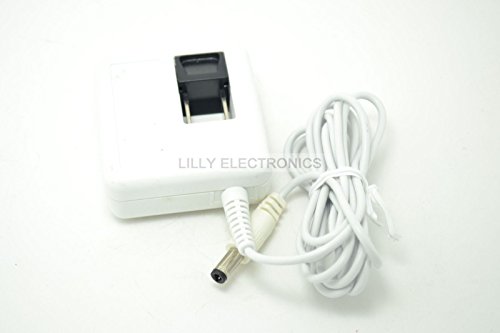

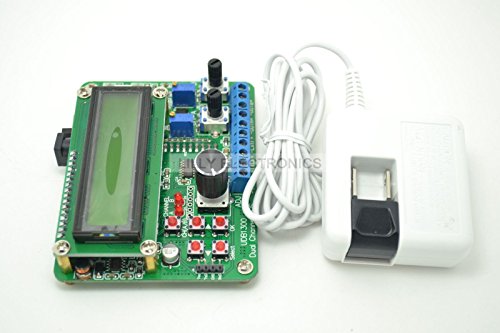

ログイン   パッケージ：
1 * UDB1308SデュアルDDSソースTTLシグナル・ジェネレータ60MHzの掃引周波数カウンタは8MHz
