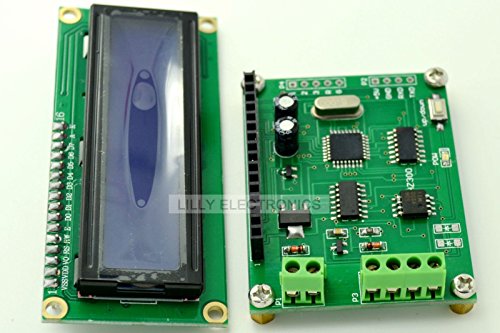

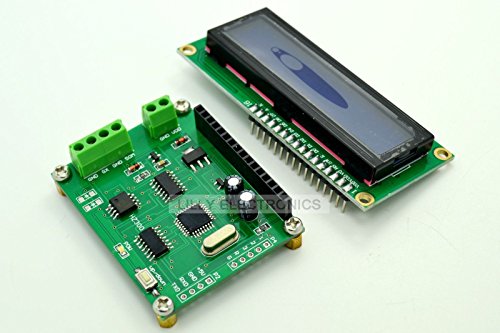

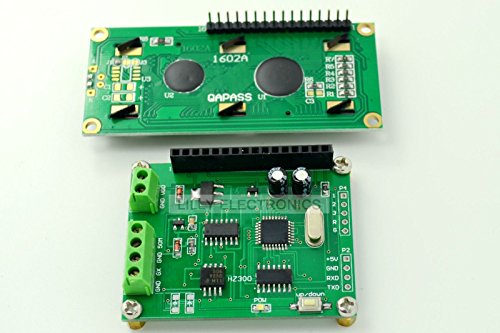

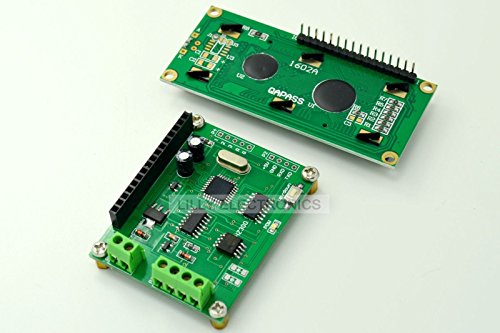

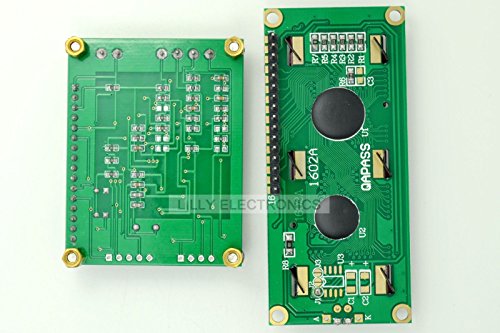

LILLYエレクトロニクス HZ300の周波数計高周波の10MHz-2.4GHz帯/低周波数0-50MHz DC7～12V

商品説明

仕様：
1.Measuring低周波数範囲：1Hzの～50MHzの
2.Measuring低周波電圧範囲：+ /-0.7V～+ / -15V
3.Measuring低周波数分解能：1 Hzの
4.Measuring高周波数範囲：10MHzの～2.4GHzのHzの
5.Measuring高周波電圧範囲：+ / -100mV～+ / -5V
高周波数分解能を6.Measuring：1kHzの
7。動作電圧：7～12 VDCの
現在8.Operating：<50ミリアンペア
9.Working温度：-40°C～65°C
10.Storage温度-40°C～65°C
11.Sizeの57ミリメートル* 50ミリメートル* 20ミリメートルの
注：測定低周波信号がAC信号ではない、入力信号端子シリーズには、低周波信号をmeasurements.Measuring10μFの容量についてあなたはACカップリングをしたい場合、あなたは、直列接続されたコンデンサの測定に必要、DC結合で接続されています。 ?
ログイン 特集：
1.Applicationます。
パルス周波数を測定するステップと、
無線周波数を測定するステップと、
2.Interface説明と関連操作：
P1インターフェイス（パワー）
VDD：正電源（7～12V）
GND：電源の負
P3インタフェース（出力信号）
50M：低周波入力信号を測定
。 GND：電源負
。 GX：高周波入力信号を測定
。 GND：電源負
。 注意：ディスプレイはバックライトではなく、ユーザーがバックライトを置き換えることができ、（標準LCD1602インタフェースデータ） - 。 3.HZ300低及び高周波信号を測定することができ、小さな周波数計です。
4。モジュールは、キー操作をuse.Through異なる試験方法を選択することは容易です。
ログイン パッケージ：
1 * HZ300周波数計高周波の10MHz-2.4GHz帯/低周波数0-50MHz DC7～12V
