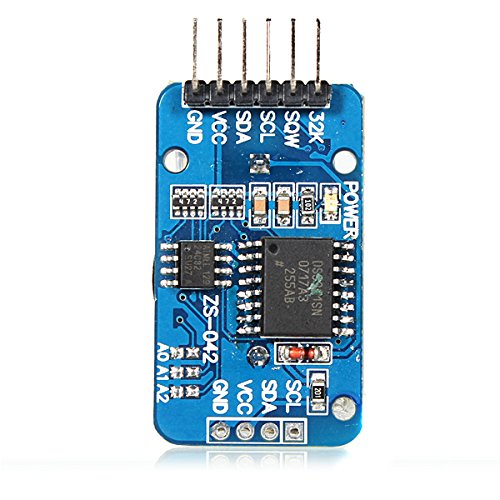

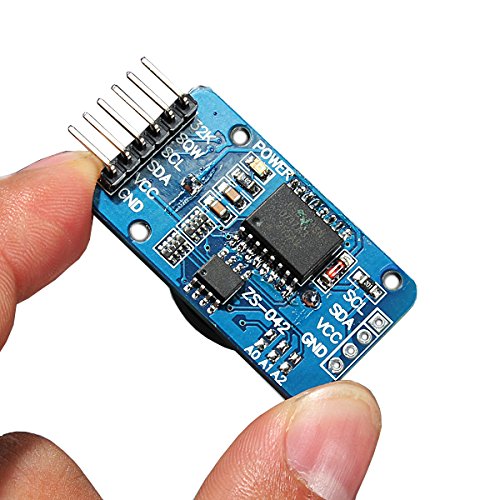

ランフィー 10個DS3231 AT24C32 Arduino用IICリアルタイムクロックモジュール モジュール 基板

商品説明

DS3231は、温度補償された水晶発振器（TCXO）と水晶が内蔵された、低コストで非常に正確なI2Cリアルタイムクロック（RTC）です。このデバイスはバッテリ入力を内蔵し、主電源を切断し、正確な計時を維持します。内蔵オシレータは、デバイスの長期精度を向上させ、生産ラインのコンポーネント数を削減します。 DS3231は商用および工業用温度範囲で使用でき、16ピン300mil SOパッケージを使用します。
RTCは、秒、分、時間、曜日、日付、月、および年の情報を管理します。月の31日以内に、うるう年の修正を含む終了日が自動的に調整されます。クロックは、12時間形式の24時間表示または帯/ AM / PM表示のいずれかで動作します。構成可能な2つのアラームクロックを提供し、カレンダーは方形波出力に設定できます。アドレスとデータは、I2C双方向バスを介してシリアルに転送されます。
精度の温度補償された電圧リファレンスとコンパレータ回路は、VCCの状態を監視して停電を検出し、リセット出力を提供し、必要に応じて自動的にバックアップ電源に切り替えます。さらに、/ RSTピンは、手動でμPリセットを生成するものとしてモニタされます。
特徴：
時間と高精度の追加を節約し、DS3231には、システムホストに追加機能とオプションの範囲を拡張するその他の機能もあります。このデバイスは、I2C *インターフェースを介して（同じ時間に）アクセスするための非常に正確なデジタル温度センサーを内蔵しています。この温度センサの精度は±3℃です。オンチップ電源制御回路は、メイン電源とスタンバイ電源（低電圧バッテリ）を自動的に検出して管理し、電源を切り替えることができます。主電源障??害の場合、デバイスは正確なタイミングと温度を提供し続けることができ、性能には影響しません。主電源再投入または電圧値が許容範囲内に戻ると、オンチップリセット機能を使用してシステムマイクロプロセッサを再起動することができます。
仕様：
バッテリー：CR2032（10月25日更新）
サイズ：38mm（縦）×22mm（横）×14mm（縦）
重量：8g
動作電圧：3.3?5.5V
クロックチップ：高精度クロックチップDS3231
クロック精度：0?40℃の範囲、精度は2ppm、誤差は約1分
2つのカレンダーの目覚まし時計
プログラマブルな方形波出力
リアルタイムクロックジェネレータの秒、分、時間、曜日、日、月、年のタイミングは、2100年の閏年補償まで有効です。
チップ温度センサの精度は±3℃です
メモリチップ：AT24C32（記憶容量32K）
IICバスインタフェース、最大伝送速度400KHz（動作電圧5V）
他のIICデバイスとカスケードすることができます.24C32アドレスはA0 / A1 / A2を短絡できます。デフォルトアドレスは0x57です。
パッキング：単一帯電防止パッケージング
配線手順（Arduino uno r3など）：
SCL→A5
SDA→A4
VCC→5V
GND→GND
パッケージは以下を含みます：

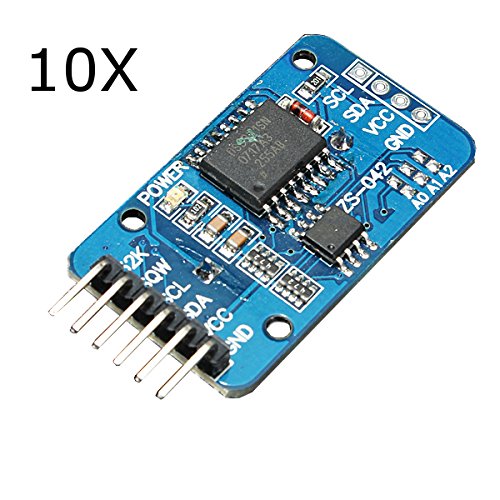

10 x DS3231 AT24C32 IICモジュール
