商品説明
説明：
通知：
これらは 部品, はんだ付けする必要があります。
モジュールパラメータ：
1. 1つのモジュールで8×8の一般的な負の格子
2.モジュールの動作電圧：5V
3.モジュールサイズ：5 x 3.2 x 1.5 cm（L * W * H）
4.ネジ穴4個を固定し、穴3mm
5.入力および出力インターフェイスを備えたモジュール、複数のモジュールをカスケード接続する
配線手順：
1.モジュールの左側が入力ポート、右側が出力ポートです。
2. 1つのモジュールを制御する場合は、入力ポートをCPUに接続するだけで済みます
複数のモジュールがカスケード接続されている場合、第1のモジュールの入力はCPUに接続され、出力は第2のモジュールの入力に接続され、第2のモジュールの出力は第3のモジュールの入力に接続され、に。 ..
51 MCUを例に取る：
VCC→5V
GND→GND
DIN→P22
CS→P21
CLK→P20
予防措置：
1. VCCとGNDを逆にすることはできませんので、チップを焼かないでください！
2. P0ポートの51シングルチップ制御の使用、プルアップ抵抗を接続する必要があります、推奨抵抗4.7K - 10Kです
3.丸い穴にドットマトリックスを挿入し、丸い穴をPCB基板のはんだ付けに挿入してください。あなた自身の言葉の側に点在する、左から右のピンの顔は123456です。正方形のパッドのためのPCBボードの最初の足！
陰性のための正の短いピンのための電解コンデンサ長いピン; 4。正および負のないセラミックコンデンサ。
パッケージは以下を含みます ：

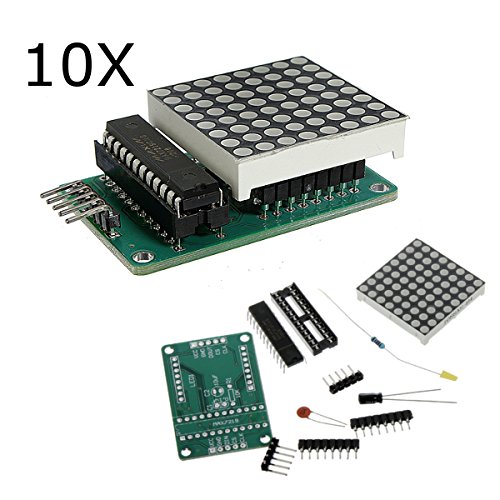

10 x MAX7219ドットマトリックスモジュール
完全な表示：
特記事項
- 説明：
- MAX7219は、マイクロプロセッサーを8桁の7セグメントデジタルLEDディスプレイまたはバーグラフディスプレイまたは64個の独立したLEDに接続する、シリアル入出力の共通カソードディスプレイドライバです。オンチップB型BCDエンコーダ、マルチスキャン回路、セグメント・ワード・ドライブを含むが、各データを記憶するために使用される8×8の静的RAMも有する。
- 各LEDのセグメント電流を設定するために使用できる外部レジスタは1つだけです。
- 便利な4線シリアル・インターフェースをすべての一般的なマイクロプロセッサーに接続することができます。
- すべてのディスプレイを書き換えなくても、更新時に各データをアドレス指定することができます。
