ランフィー DIY ICL8038機能信号発生器 モジュール正弦波の三角波出力キット

商品説明

DIY ICL8038機能信号発生器モジュール正弦波の三角波出力キット
特徴：
優れた性能のASICチップファンクションジェネレータICL8038は、正弦波、三角波、方形波、信号周波数、デューティサイクル、調整可能な歪み正弦波を生成することができます。
通知：
特定のDIY能力が必要です。自分でキットをはんだ付けする必要があります：）
説明：

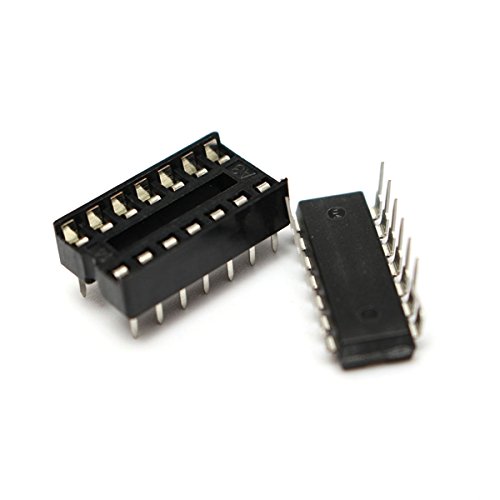

ICL8038ピン機能：
ピン1、ピン12：正弦波調整端子。
ピン2：サイン波出力。
ピン3：三角波出力。
ピン4、ピン5：周波数とデューティサイクル（または波形の非対称性）調整。
ピン6：正の電源であるV +
ピン7：周波数オフセット。
ピン8：周波数調整入力端子。
ピン9：方形波出力。これはオープンコレクタ出力端子であり、TTL対応の方形波出力を得るには、ピンから対応する正電源端子に負荷抵抗を取り付ける必要があります。負荷抵抗は+ 5V電源に接続する必要があります。
ピン10：タイミングコンデンサ端子。
ピン11：V-、負電源端子またはグランド。正と負の電源、ピン11を負電源に使用すると、出力波形は0Vに対して対称です。単一の正電源を使用する場合、ピン11は接地され、出力波形はユニポーラであり、一様電圧は+ VCC / 2です。
ピン13とピン14：空のピン。

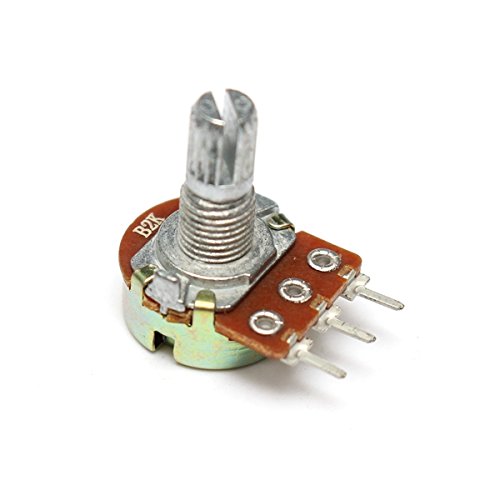

このキットは、周波数範囲が50?5KHz、2つのバンドがスイッチSを使用して切り替え、RP1が周波数調整、RP2がデューティサイクル調整、RP3が正弦波歪み調整用に設計されています。回路はX1から入力される12V単一電源を使用します。 X2、X3は波形出力側です。オシロスコープを使用して3つの出力波形を観測することができます。
モデル：ICL8038
入力：12V DC
周波数範囲：50~5KHz、
サイズ：6cm * 4.5cm * 0.2cm
パッケージは以下を含みます：

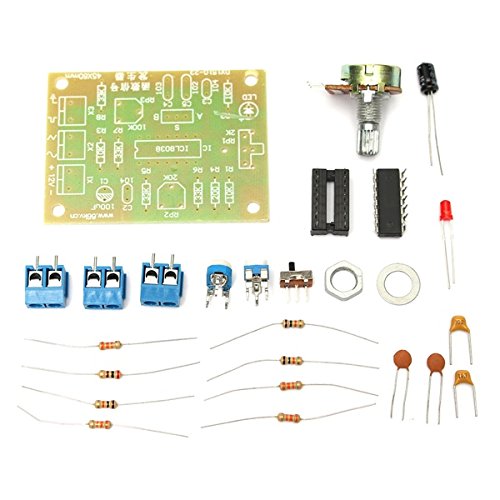

1×DIY ICL8038機能信号発生器モジュール正弦波の三角波出力キット
