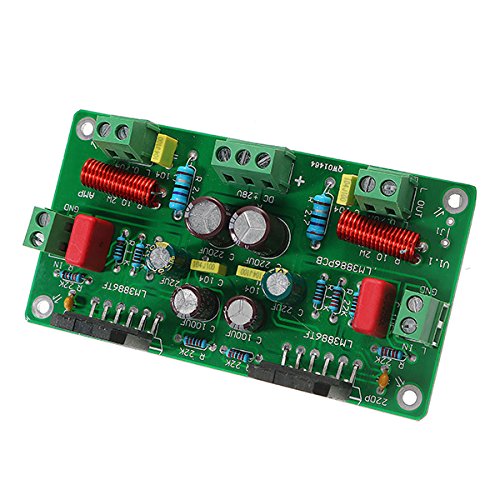

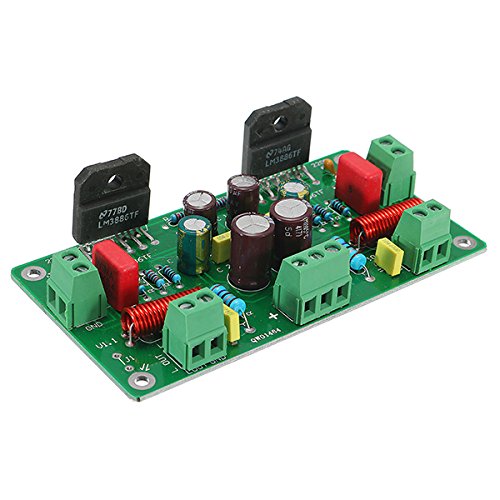

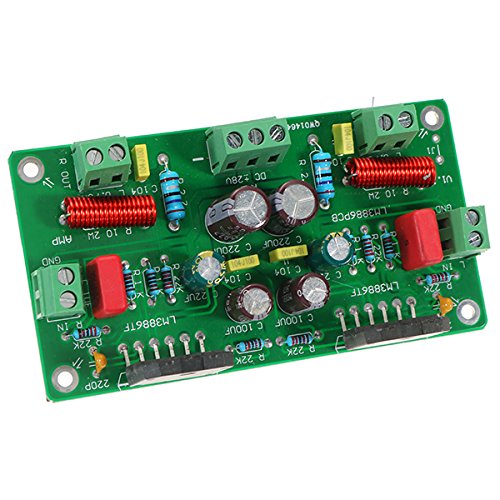

ランフィー LM3886 HiFi TFステレオアンプ組立AMPボード68W + 68W4Ω50W * 2/38W * 2 8ohm

商品説明

仕様：
NS LM3886はモノラルオーディオパワーアンプチップで、11フィートのTO-220パッケージを使用し、「TF」サフィックスの後ろは完全に絶縁されたパッケージです。そしてLM1875Tと比較すると、LM3886は、定格動作電圧で最大68Wの連続平均電力で歪みがなく、さらに、比較的完全な過電圧過電流過熱保護機能を備え、さらに現在のアンチ・スイッチの機能を自動的に備えていますショックが発生した場合、アンプの電源がオンになって怪我をすると、電流サージを避けることができます。
LM3886性能パラメータ：
VCC =±28V出力= 68W /4Ω、38W /8Ω
VCC =±35V出力= 50W /8Ω
ピークパワー：135W
SNR：≧92db
変換レート：19V / us
相互変調歪：0.04％
ミュート機能
SPiKeTM保護
アンプボードには次の特性があります。
1.両面アライメントを使用し、注意深いレイアウト、信号入力部を出力部から離します。
2.より長い最小パッド5mmのカップリングコンデンサの一部、10mmのコンデンサに適した最大値。
3.入力部にハイパス回路を追加し、ボードの安定性を高めました！
4.出力部RL回路（インダクタンスと並列抵抗）が効果的な保護チップで、チップへの誘導起電力遮断スピーカーの損傷を効果的に防ぎます！
使用材料：
1.シートガラス繊維1.6、サイズ：106 * 54mm、51mmのチップピッチ。幅広い出力セクションのトレースと、大きな電気フロースズを残しました！
2. LM3886（オリジナルディスアセンブル）は断熱シートを設置しないで絶縁版です！ライン上にグリースを塗ってください。
インストールノート：
1.アンプ・プレートはパワー・プレートのトランスの出力端に直接接続できません。その後パワー・ボードから電源パネルに接続する場合は、正の負極レベルに注意してください。
2.プレートはDC電源を使用し、スピーカーの出力インピーダンスが小さくなると電流が大きくなり、熱が大きくなり、スピーカーが4Ωのときには±28V（トランスのデュアル21V）の使用が推奨されます。スピーカーは8Ω、電圧±32V（変圧器二重24V）、最高可能な±35V（変圧器二重28V）を提案したが、地方のグリッド電圧に注意を払うことは安定しているので、使用しないことをお勧めします。
3.電源テストを行うとき、負荷にボード上の信号入力は、停止することはできませんされない場合は、誘導ノイズ、シールドケーブルを使用する信号線があります。
4.筐体のボードシャーシが入力グラウンドに接続されていることを確認してください。フロントステージに追加されている場合、入力ステージはボックスを描く必要はありません。グラウンドループ、ノイズが発生します。
パッケージに含まれるもの：
1 x HiFi LM3886 TFステレオアンプAMP組立ボード
