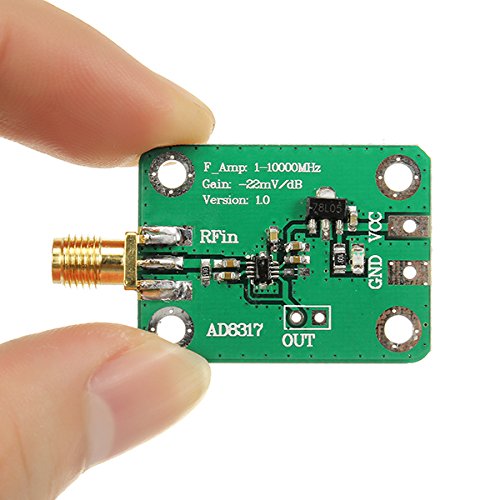

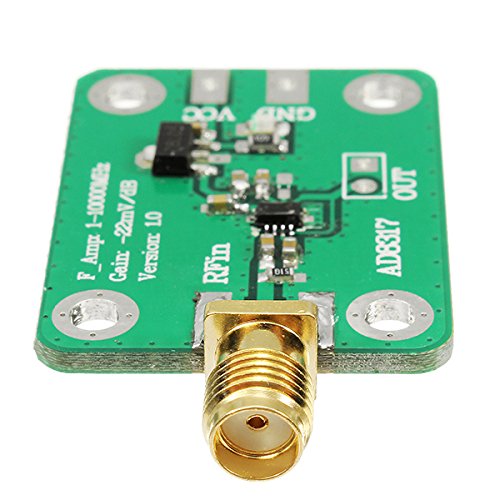

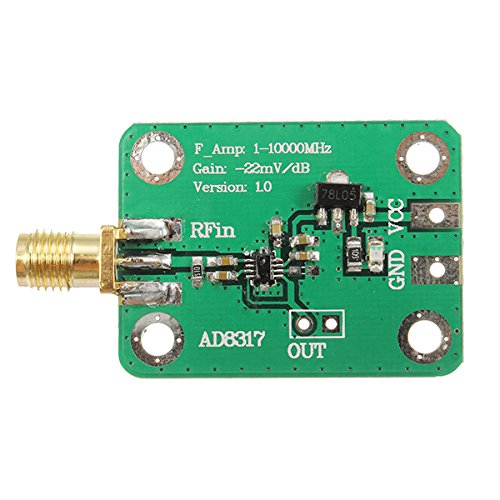

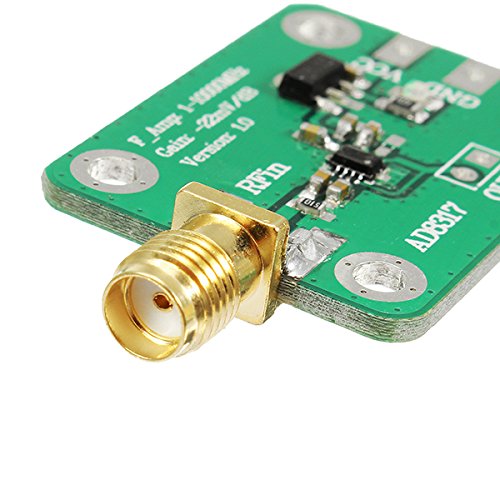

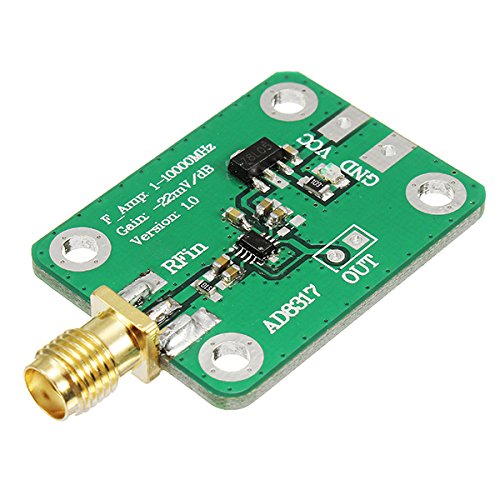

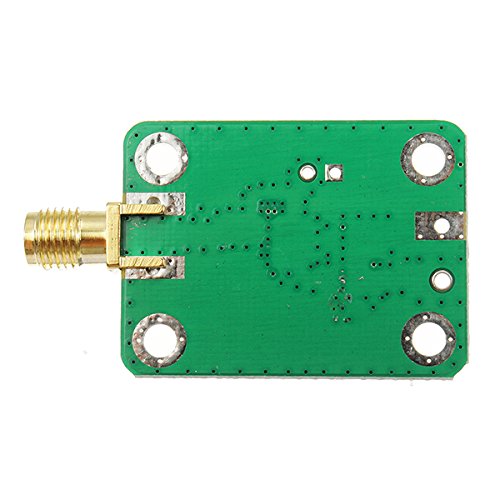

ランフィー AD8317無線周波数対数検波器パワーメータ1M-10000MHz

商品説明

製品の使用状況：
この製品は、ADI社のAD8317チップを使用して設計されており、RF信号電力検出に使用され、検出周波数範囲は1M?10GHzで、RF信号の-55dBm?-0dBmの電力を検出できるため、RF信号はDC電圧出力に変換されます。 RF信号の振幅またはパワーが大きければ大きいほど、出力電圧は高くなり、出力電圧は入力信号振幅の対数に正比例し、検出信号のダイナミックレンジが55dBから広がります。
無線周波数信号検出、信号電力測定、環境電界強度検出に広く使用でき、自動利得制御と自動レベル制御の一部として使用することもできます。
テクニカル指標：
動作周波数：1M?10000MHz
測定パワー：-55dBm?-0dBm
出力電圧：0.33-1.65V
検出勾配：-22mV / dBm（標準）
入力インピーダンス：50ohm
電源電圧：7-15V
検出器の典型的な応答曲線：
パッケージは以下を含みます：
1 x AD8317無線周波数対数検波器パワーメータ1M-10000MHz
