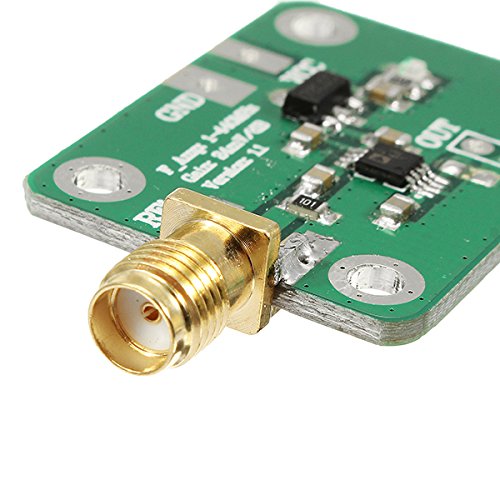

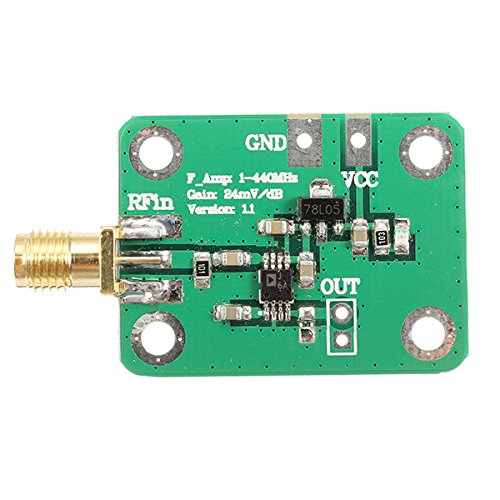

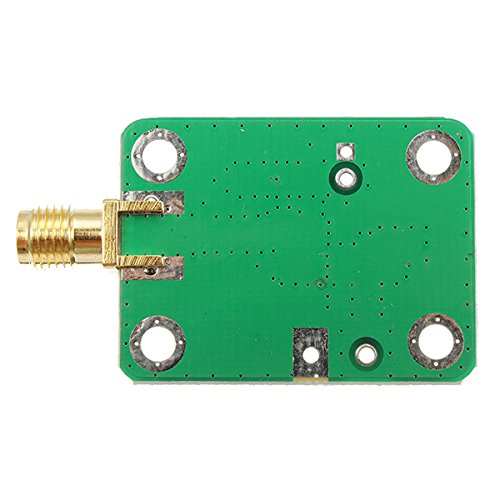

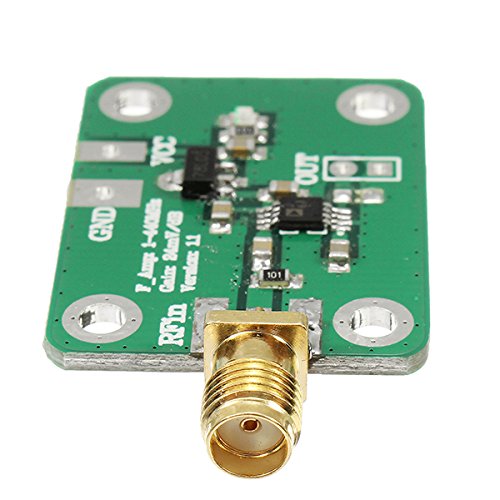

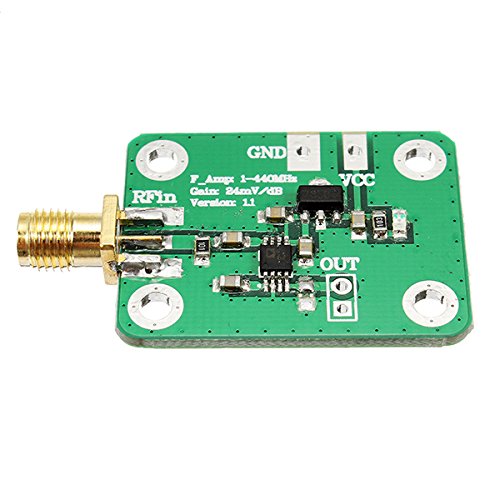

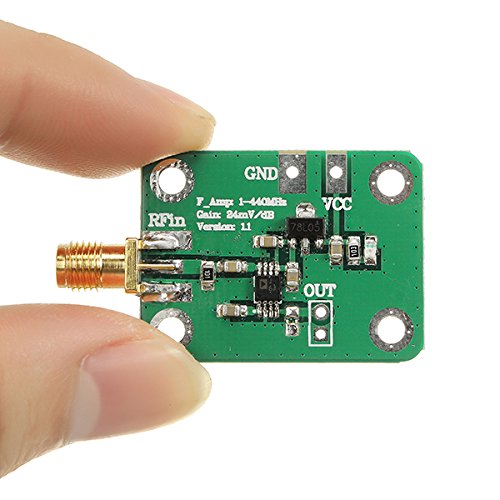

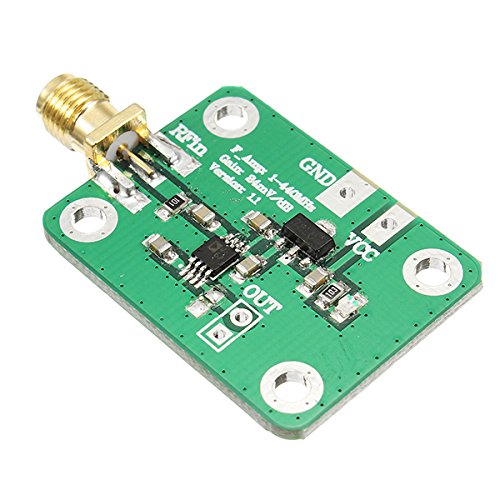

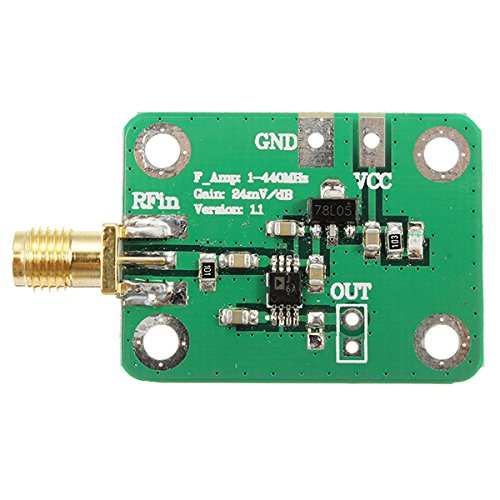

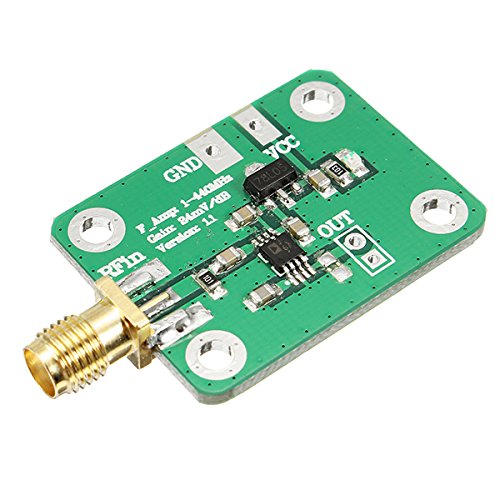

ランフィー AD8310 0.1-440MHzの高速H周波数RF対数検波器パワーメータ

商品説明

アプリケーション：
AD8310は、検出周波数範囲がDC?440MHzの高速電圧出力対数アンプです。非常に高速な応答時間（通常15 ns）を持ち、10 MHz以上のASK復調器として使用できます。高精度のIF信号測定チップに最適です。検出器出力電圧は入力信号dB出力と等価で、その用途にはRSSI、送信電力制御、パルス検出などがあります。
パラメータ：
1.動作周波数：0.1~440MHz
2.検出勾配：+ 24mV / dB
3.検出インターセプト：-108 dBV
4.ダイナミックレンジ：-77dBm?+ 18dBm（95dB）
5.直線性誤差：±0.4 dB
6.応答時間：15nS
7.出力電圧：0.35?2.5V
8.動作電流：12mA
9.動作電圧：7-15V（LM78L05レギュレータチップ搭載）
AD8310内部ブロック図：
AD8310検出応答曲線：
パッケージは以下を含みます：
1 x AD8310 0.1-440MHz高速H周波数RF対数検波器パワーメータ
