ランフィー　DIY 45W SSB HFリニアパワーアンプアマチュア無線トランシーバ短波ラジオ開発ボードキット

商品説明

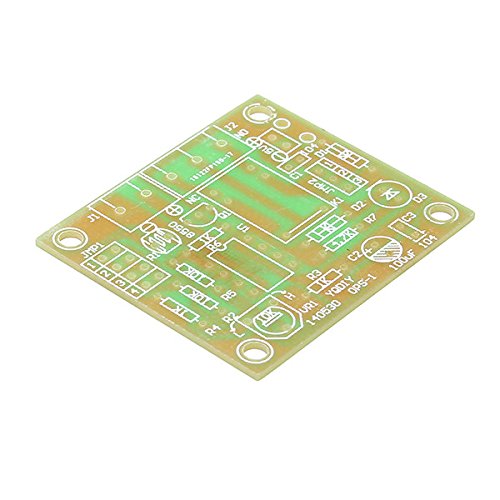

DIY 45W SSB HFリニアパワーアンプアマチュア無線トランシーバ短波ラジオ開発ボードキット
注意：
2sc1971は長年にわたり製造を中止していますので、このバージョンでは分解部品を使用していますので、ご購入前にご注意ください。
マニュアル： ここに
説明：
ssb用、AMリニアパワーアンプ、CW、FMパワーアンプ、そして最も基本的な信号増幅拡大
10,000倍の40dB以上の全体的なゲイン、入力1mW、出力10W
入力パワー1?5mW
動作電圧と電流：12-15V、6-8A。
出力電力45W（最大） （このデータはデータの最初のテストであり、以下の新しいデータです）
出力インピーダンス：50オーム、必要に応じて10-200ユーロ調整
スイートサイズ：60 x 100mm
入力および出力インターフェイス：標準のSMAインターフェイス、外部ネジ穴
時間のV303バージョンを調整することにより、高利得は25Wの28MHz出力で実装され、基本的にはIRF530の電位から外れます。
私は個人的に次のデータをテストしました。このデータテーブルは、上記の200Wに耐えることができる巨大なヒートシンクであり、友人の十分な冷却能力を持っていないので、安全でないように仕事を制限しないでください
3?5MHzでは、低周波、低インダクタンスのため、出力電力がある程度損失して7MHzを少し下回る利得が得られます
3.500MHz 54W
7.050MHz 56W
10.000MHz 57W
14.270MHz 55W
21.400MHz 41W
24.000MHz 37W
28.100MHz 25W
29.600MHz 20W
パッケージは以下を含みます：
1 x DIY 45W SSB HFリニアパワーアンプアマチュア無線トランシーバ短波ラジオ開発ボードキット
