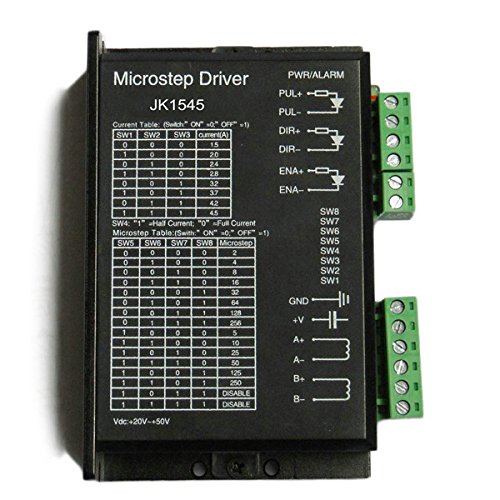

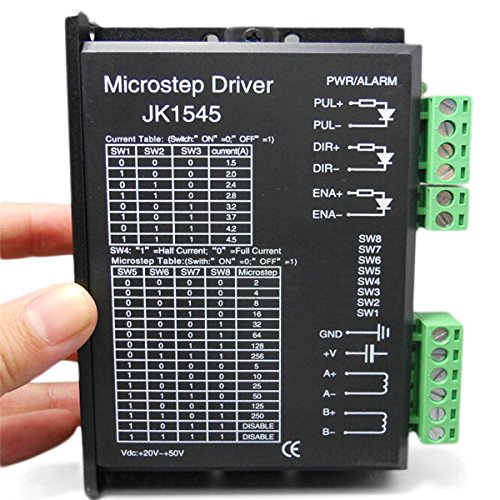

ランフィー .jkm JK1545 2 相ハイブリッドステッピングモータードライバーお金を数える 1.5 a-4.5 a DC 24-50v

商品説明

説明：
.jkm JK1545 2 相ハイブリッドステッピングモータードライバーお金を数える 1.5 a-4.5 a DC 24-50v
仕様：
タイプ: JK1545
入力電圧: DC 24-50v
出力電流: 1.5 a-4.5 a
Mircostepping: 1/2 1/4 1/8 1/16 1/32 1/64 1/128 1/256
1/5 1/10 1/25 1/50 1/125 1/250
保護形態: 過熱過電圧および過電流保護
サイズ: 118mm x 76 ミリメートル x 33 ミリメートル
重量: 280g
作業環境: 温度-15 ℃-40 ℃
湿度<>
入力モード: シングル/ダブルパルス入力対応
スイッチ選択 (オン = 0、オフ = 1)
1. マイクロの選択

2. 現在の選択

3. 完全な現在または半分の現在の選択。
SW4: 0 = 全電流、1 = ハーフ電流。
機械次元:
入出力ポート:
1. VCC + DC 電源正極
注: 50v を超えて、ガードする必要があります
モジュールを傷つけないように
2 GND DC パワーカソード
3 a + a: ステッピングモーター1巻
4 b + b: ステッピングモータその他の巻線
5プル + プル-: ステッピングパルス入力 + 5v (立ち上がりエッジ有効、立上りエッジデュレーション > s)
6 dir + dir-: ステッピングモータの方向入力、電圧レベルがオフに触れ、高に向かって、低逆
7恵那 + 恵那-: モーターフリー
使用：

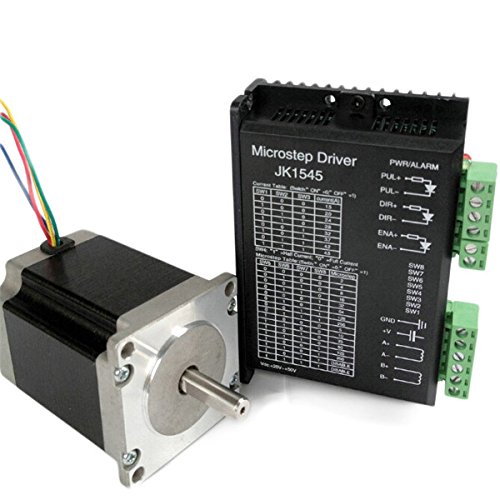

主に42HS、42BYG、57BYG、57HS41、57HS56、57HS76 ステッピングモーターに適しています。
電流が 4.5 a 以下の2相モータに適しています。
メモ：
1周囲温度が 2.7 a 以上の高または作業電流の場合、大きな金属シェルでモジュールを固定するか、または使用している車軸フローファンが熱を払拭、モジュールを長い間確実に走らせる。
2つの半分の流れは自動的に: 制御機械が半分の2番目の信号を送り出しなければ、運転者は電気の巻上げの段階の流れ、電気セービングのための自動的の半分の現在の状態を入力する。
3フォルトフェーズは保護されています: 二重相の電気機械が運転者と接続されるとき、ユーザーは間違って段階を接続しがちである、従って深刻なドライバーを傷つける。保護回路は、このドライバの中で、ユーザーが誤って接続すると、ドライバが破損することはありませんが、電気機械が異常に実行され、揺れ、出力が小さい。電気機械の配線が間違いなのか確認してください。
パッケージに含まれるもの:
1 x ステッピングモータドライバ
詳細:
