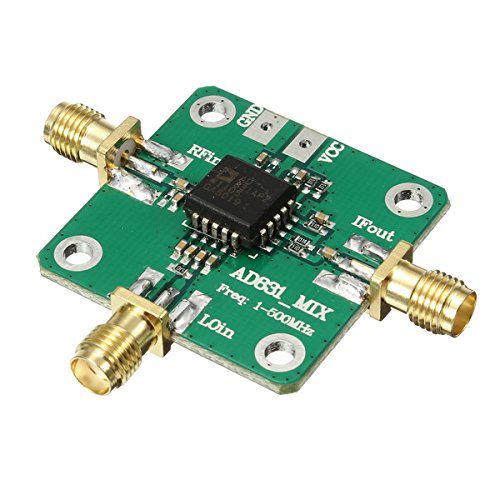

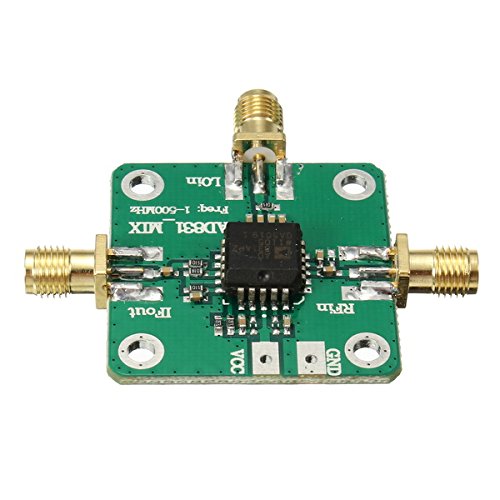

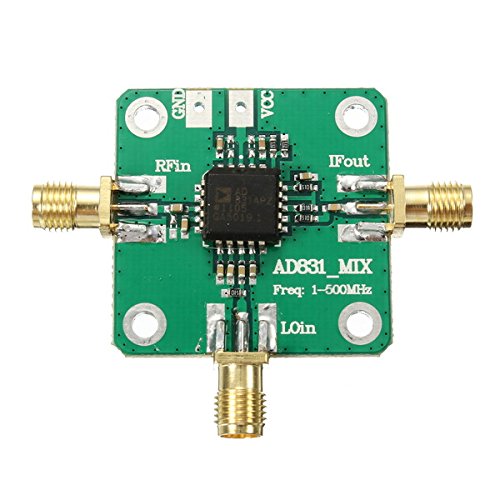

ランフィー　AD831高周波RFミキサーインバータ

商品説明

説明：
AD831は、低歪み、広ダイナミックレンジ、シングルチップミキサーで、HFおよびVHFレシーバRF-IF周波数、第2ミキサのDMRベースステーション、DCベースバンド変換、直交変調および復調、超音波などに適していますイメージング、ドップラー周波数シフト検出、および他のアプリケーションを含む。
特性：
ad831は+ 24 DBMの3次相互変調インターセプトポイントを提供しており、高出力のLoドライブを必要とせずに-10 DBM Lo電力を実現し、パッシブミキサーと比較して対応するシールドおよびアイソレーションの問題が改善されていませんシステムのパフォーマンスは、システムコストを削減します。
ミキサーは、単一の電源、RF、IF、およびLOポートとして設計されており、使いやすいDC絶縁コンデンサを備えています。 RF入力とLO入力の動作周波数は500MHzまで高くすることができます。シングルエンド電圧出力のIF出力。 250MHzの出力帯域幅を備えています。ピンOUTとFBの間に接続された単一の抵抗を使用してゲインを設定します。このアンプはDCオフセット特性が低く、DCベースバンド周波数変換と直交振幅復調に使用できます。
ミキサの出力アンプと最適なソースインピーダンスの場合、ミキサーのSSB雑音指数は70 MHzで10.3 dBです。パッシブミキサとは異なり、挿入損失はなく、外部デュプレックスデバイスもパッシブAD831もありません。
テクニカル指標：
RF入力：0.1?500MHz
RF入力：+ 10dBm（1dB圧縮ポイント）
局部発振器入力：0.1?500MHz
局部発振器入力：-10dBm
IF出力：0.1~200MHz
電源電圧：9-11Vシングルエンド電源
パッケージは以下を含みます：
1 x AD831高周波RFミキサーインバータ
