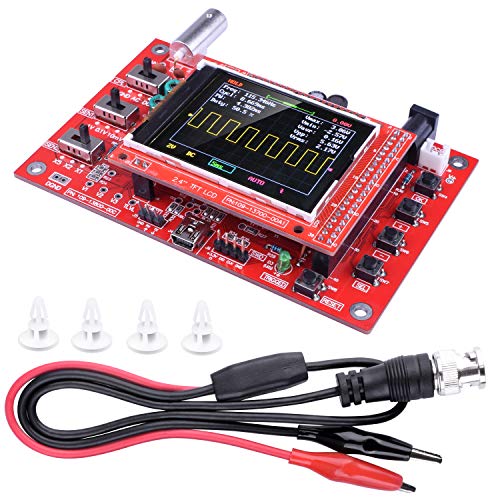

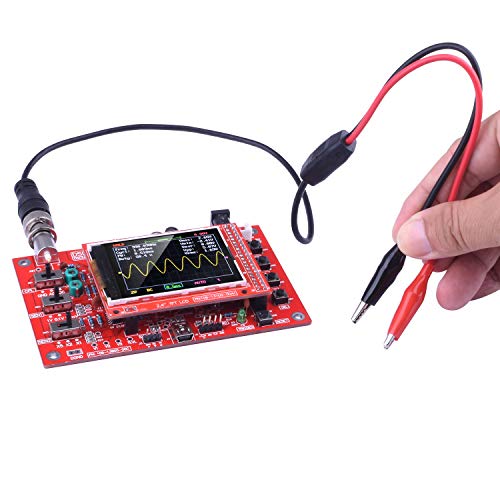

Longruner DSO138 オープンソース 2.4インチ TFTデジタル オシロスコープ キット 1Msps プローブ組み立て（溶接）済み版

商品説明

Longruner DSO138は組み立て済みで、DIYキットではありません。

基本的なオシロスコープ機能だけを搭載しており、他に複雑な特徴は備えられていません。シンプルな構造と簡単な組み立て／作動がこの製品の主な目的です。

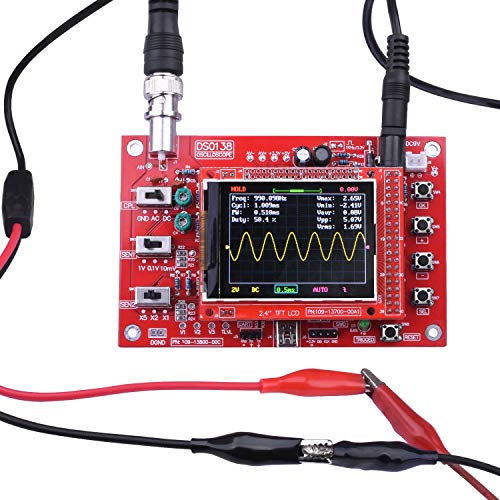

それらの目的のためにDSO138では主に穴を通す部品を使用しています。DSO138の心臓部はST製のCortex-M3 ARMプロセッサ (STM32F103C8) です。DSO138では2.4インチTFT液晶ディスプレイ (320 X 240ドットマトリクス、262K色) をディスプレイ要素として使用しており、美しく鮮明なウェイブフォームを表示します。トラブルシューティングガイドおよび配線図と共に、詳しい組立説明書が付属しています (日本語でない場合があります)。ユーザーが独自の機能を追加できるようにソースコードも利用可能にしています。

DSO138の特徴:
アナログ帯域：0-200KHz。
サンプリングレート：最大1Msps。
感度: 10mV/Div ～ 5V/Div。
感度誤差: < 5%。
垂直解像度: 12ビット。
タイムベース: 10us/Div - 500s/Div。
レコード長さ: 1024ポイント。
内蔵1KHz/3.3Vテスト信号。
凍結ウェイブフォーム表示 (HOLD) 機能が利用可能。
ご注意：9V 直流電源が必要です。付属していません。

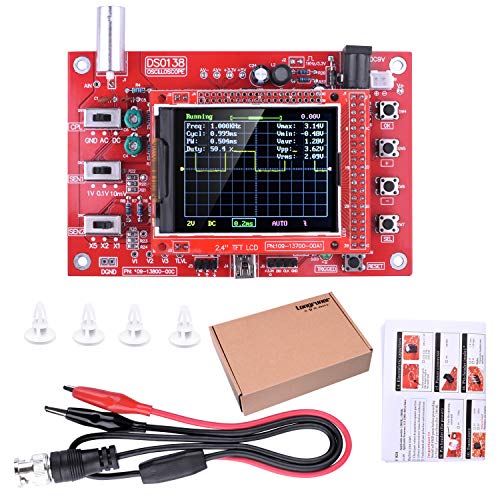

パッケージ内容:
1x DSO138 DIY デジタル オシロスコープキット。

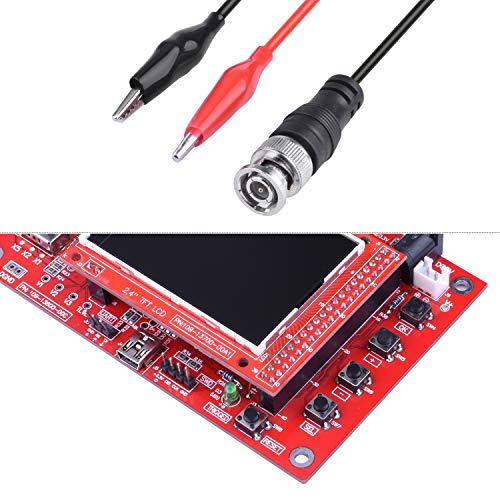

1xプローブ。
取扱説明書 (英語) x 1点。
