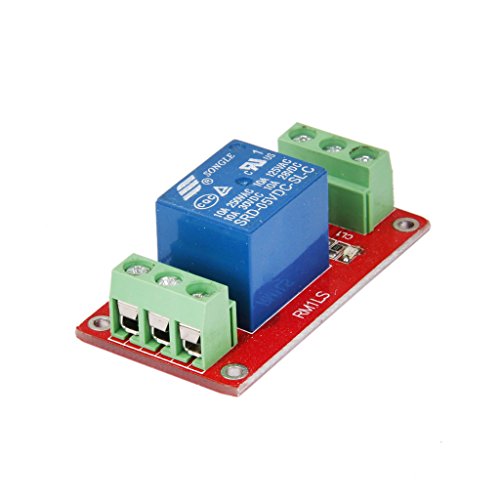

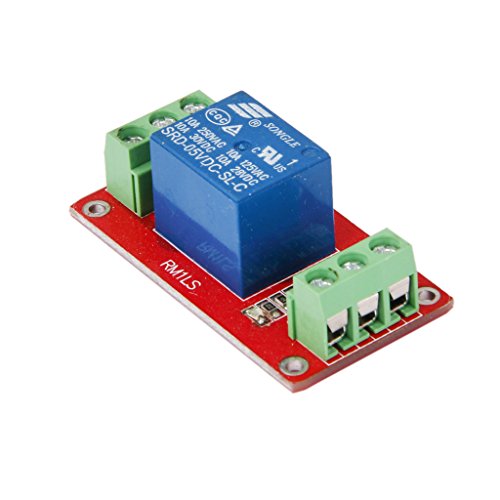

Lovoski 電子部品　5V　1チャンネル　リレーモジュール　拡張モジュール　低レベル　トリガー　アクセサリー

商品説明

概要：

本物の品質のリレーを使用してモジュール、ノーマルオープンインタフェース最大負荷：AC 250V / 10A、DC 30V / 10A;
能力、安定した走行性能を、高電力、高電圧トランジスタ2907Aを使用して、 5ミリアンペアの電流をトリガーします。 5Vを操作モジュール
低レベルプルリレー、電流制限抵抗を含むモジュールは、ローレベルがGND、MCUのI / Oポートが低く設定されることができます。
フォールトトレラント設計、制御ラインがオフになっている場合でも、リレーは動作しません。
電源ランプ（赤）、1リレーステータスインジケータ（青）
ユーザーフレンドリーなインターフェースのデザインは、すべてのインターフェイスを接続することができます直接、非常に便利につながります
モジュールサイズ：4.8センチメートル* 2.6センチメートルの*の1.68センチメートル（L * Wが* H）

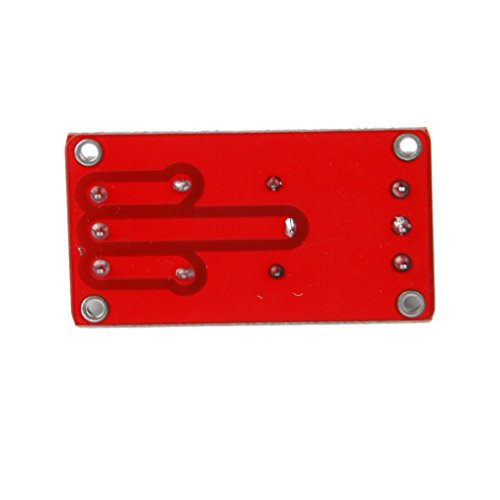

簡単なインストールのための4つの固定ボルト穴があります。

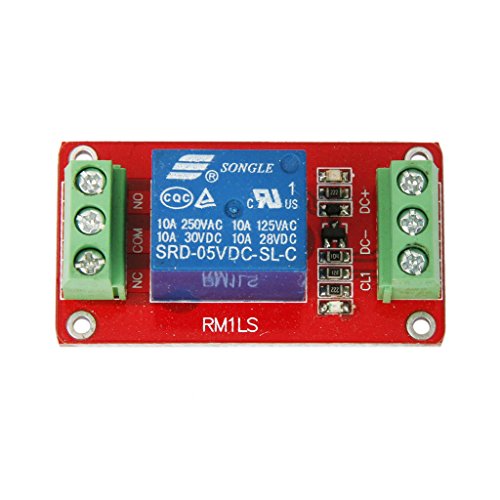

モジュールインタフェース：

モジュールの制御端、3線式インタフェースは、すべてのインターフェイスは直接接続ユーザーフレンドリーにつながることができます

VCC外部5V
GND外部GND
CL1リレー制御インタフェース、ローレベルのリレープル

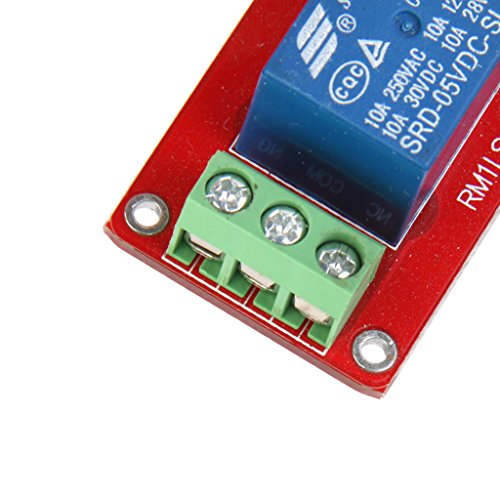

Bリレー出力、3線式インタフェースは、すべてのインターフェイスが直結接続することができ、ユーザーフレンドリー

一緒にCOMと​​のリレーの前にNCリレーノーマルクローズインタフェースは、空いているプル短絡しました
COMリレーパブリックインターフェイス
通常、NOリレーオープンインタフェースは、リレーはプルの前に、COMと短絡プル空いていません。

パッケージに含まれるもの：

1×5Vモジュール
