Merssavo 高電圧発電機インバーター電気点火 15kv 18650 バッテリー DC DIY キット

商品説明

パラメータ:
およその寸法の外の15kv の変圧器:27 ×16×21ミリメートル
入力電圧: DC 3.7 v-4.2 v (限界12v、損傷に容易な推薦されない、この変圧器は12v の入力電圧に均等に適当であるが、約150ω ~ 1.5 k ωへのフィードバックの抵抗の基盤の相当な増加を要求する、抵抗は大きいべきである小さな調整、または焼かれたトランジスタまたは変圧器を交換してください)
入力電流: ≤2a
出力電圧: 約≤ 15kv (使用時は安全にご注意ください)
出力電流: ≤ 0.4 a
高電圧バイポーラ点火距離: ≤0.5 センチメートル
PCB 基板サイズ: 42mmx32mmx 1.6 mm
インストールに関する注意:

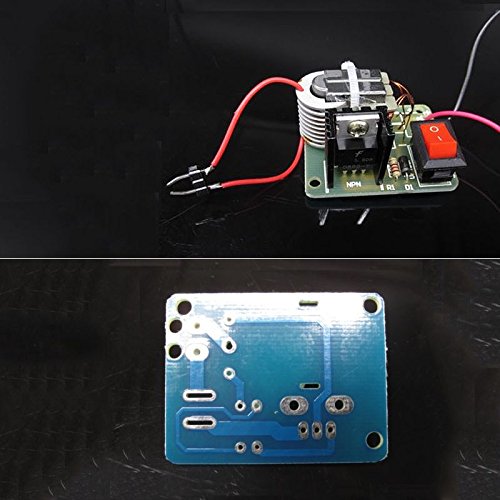

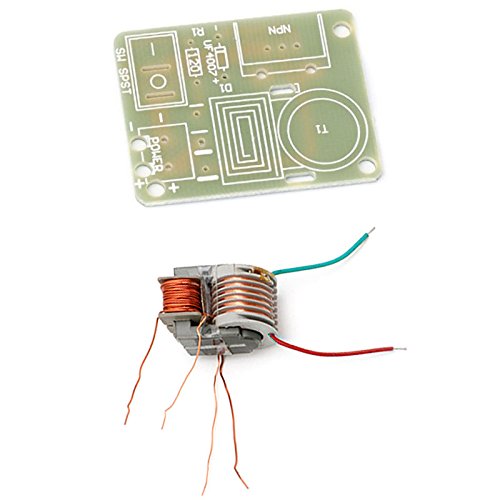

1). PCB 板部品によって厚いラインおよび細いラインの変圧器ラインがラインの溶接の絹の記号そして変数の板によって他の部品に注意を払うべきであるよりよい生産。
2). 出力2線距離が遠すぎるのを防ぐために、無負荷で、出力に3p ピンを溶接することができます。

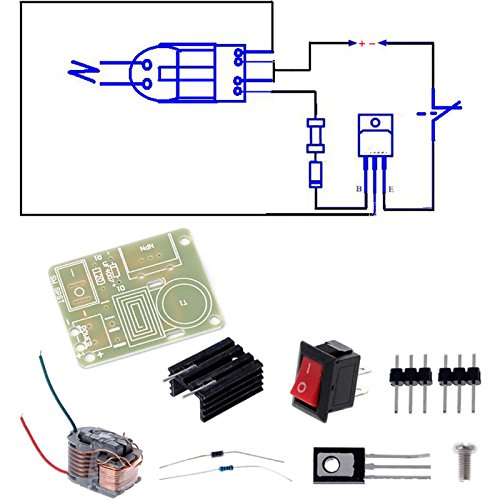

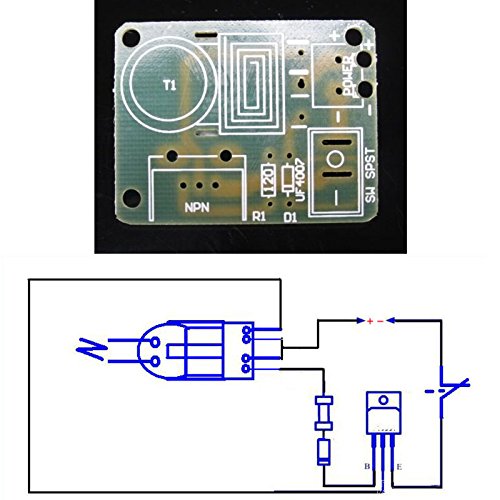

3). 生産の成功の後で、電圧ダブリング回路から成っている高圧コンデンサーそして3つの高圧整流器への出力アクセスが直流高電圧を作り出すことができれば、陰イオン発生器を作ることができる、配線図は次の通りある:

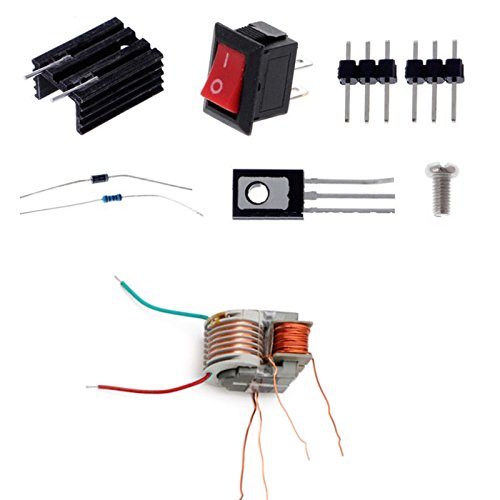

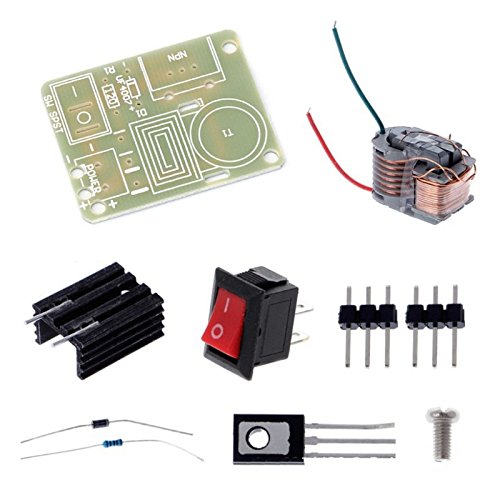

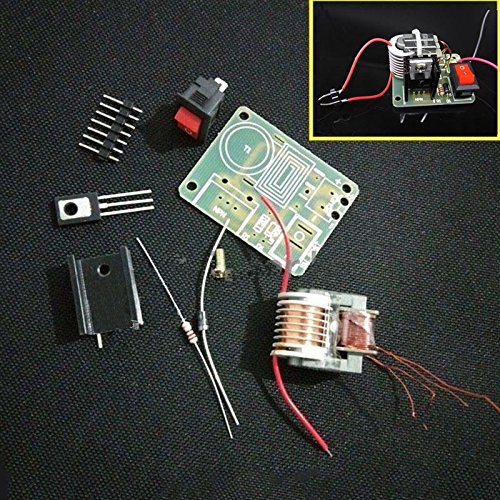

パッケージに含まれるもの:
1 x 15KVE-1 型ブーストコイル
1 x 120 ω抵抗
1 x 07 ダイオード
2 x 特殊トランジスタ
1つの x のヒートシンク
2 x 絶縁電線
