Merssavo DSO138 2.4 "TFTデジタルオシロスコープキットDIY部品（1Msps）DIY KITS 0-200KHz

商品説明

説明：

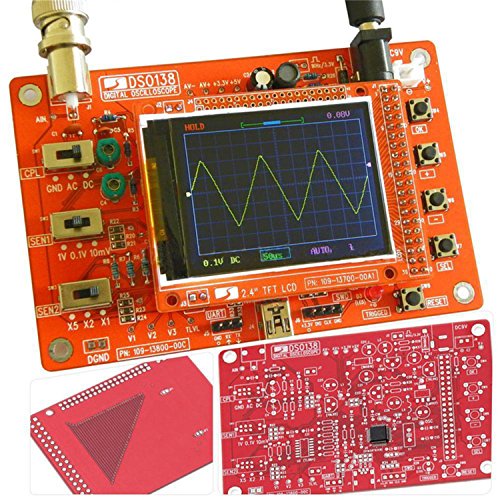

このキットは、ARM Cortex-M3プロセッサ（STM32F103C8）を使用し、ARMテスト開発ボードとして使用できる2.4インチカラーTFTディスプレイ画面を備えています。
このキットに基づいて二次開発することができます。たとえば、データロガーMillivoltmeterに変更することができます。
調整可能な垂直移動、および指示付き。
自動、標準、ワンショットモードでは、モーメント波形を簡単に取り込むことができます。
使用可能な立ち上がりまたは立ち下がりエッジトリガ。
観測可能な以前のトリガ波形（負の遅延）。

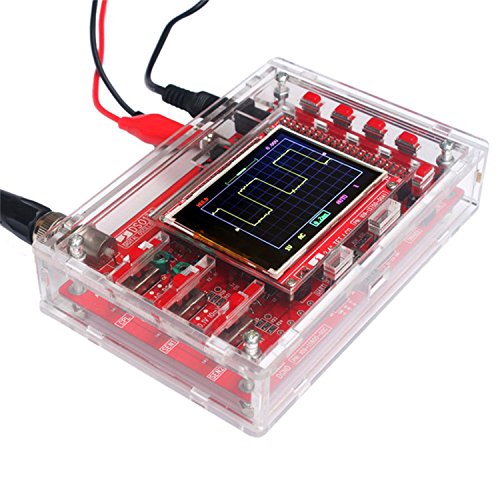

波形表示（HOLD機能）はいつでもフリーズできます。
1Hz / 3.3V方形波テスト信号源が付属しています。
周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値を含む波形パラメータのデジタル表示。
波形保存機能：電源を切っても波形は失われません。
短絡および開回路の検出：ユーザーがはんだ付けエラーを発見するのに役立ちます。
TFTコントローラ認識機能。
SMDははんだ付けされており、電子初心者に適しています。
仕様：

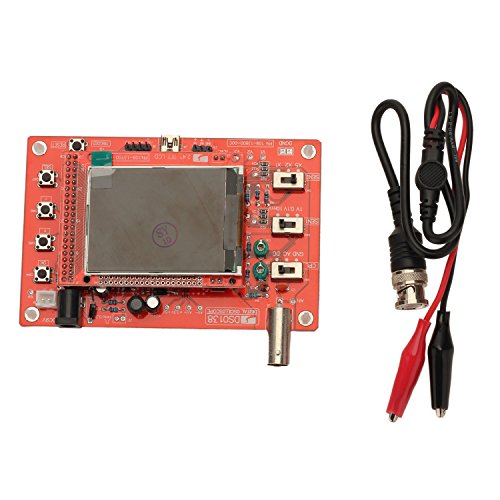

PCBボード+電子部品
最大リアルタイムサンプリングレート：1Msps
精度：12Bit
サンプリングバッファの深さ：1024バイト
アナログ帯域幅：0～200KHz
垂直感度：10mV / Div - 5V / Div（1-2-5プログレッシブ方式）
入力インピーダンス：1MΩ
最大入力電圧：50Vpp（1：1プローブ）、400Vpp（10：1プローブ）
カップリング・モード：DC / AC / GND
水平時間ベース範囲：10μs/ Div - 50s / Div（1-2-5プログレッシブ方式）
電源電圧：DC 9V

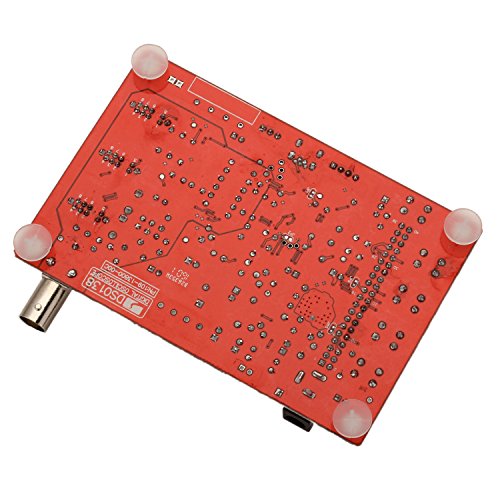

PCBのサイズ：117 * 77ミリメートル

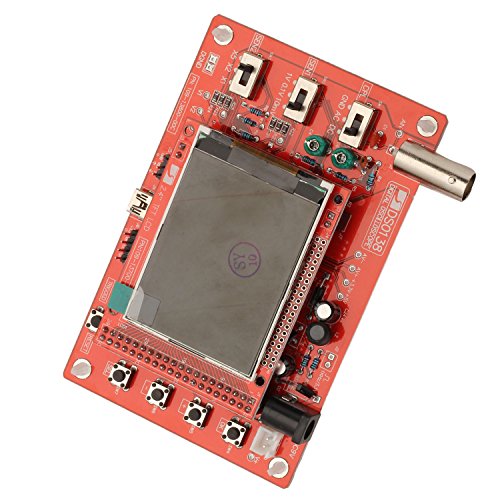

スクリーンサイズ：60 * 42ミリメートル
重量（kg）：0.129
パッケージは以下を含みます：

1x DSO138 DIYデジタルオシロスコープキット

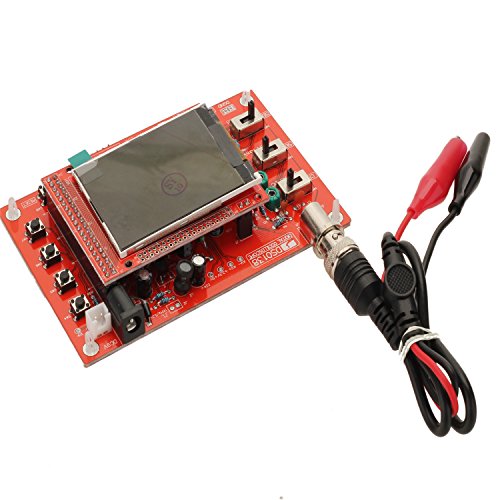

1xプローブ
3 *ユーザーマニュアル

注意：
1.マニュアル測定と異なる測定方法のため、2～3cmのずれを許容してください。
2.照明効果やモニターの明るさ/コントラスト設定などにより、ウェブサイトの写真と実際の商品の色合いが多少異なる場合があることをご了承ください。
