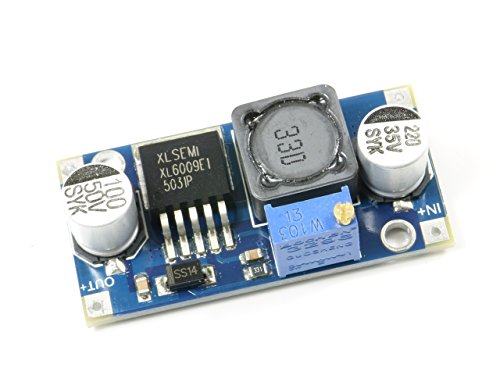

MAX35V 昇圧型 DC-DC コンバーター 基板 高効率/電圧可変

商品説明

★期間限定！IC用ヒートシンクプレゼント中！★
熱伝導粘着シート付ですので直接貼ってお使いいただけます。

5→12V変換や12V→24Vなどの変換用途に最適です。
『XL6009』は設計最大出力4Aとなっており、より余裕のある出力を実現しています。またスイッチング周波数は400KHzになる為、より安定した電力供給ができ、幅広い用途でご活用頂ける製品となっております。

【製品の特徴】
・小型でコンパクト！
・電圧範囲が広い！入力(5V-32V)→出力(6.25V-35V)
・最大94％と比較的変換効率が高い！
・任意に出力電圧を調整できる多回転ボリューム付き
・大電流対応！SMD防磁インダクタ採用で高出力を実現

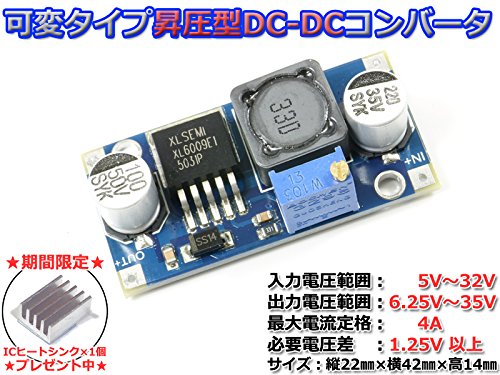

【製品仕様】
・種類：非絶縁型昇圧可変DC-DCコンバータ
・サイズ(実寸)：縦22mmｘ横42mm×高さ14mm(最大部)
・入力電圧：5V～32V (DC)
・出力電圧：6.25V～35V (DC)
・出力電流：最大4A※注
※電圧差が大きい場合は大きな電流は取れません。また上の値は最大値ですので余裕を持った運用を推奨します。
・必要昇圧電圧差：1.25V以上（※理論値）

【参考情報】
・入力電圧→出力電圧
3V→12V0.4A4.8W
5V→12V0.8A9.6W
7.4V→12V1.5A18W
12V→15V2A30W
12V→16V2A32W
12V→18V1.6A28.8W
12V→19V1.5A28.5W
12V→24V1A24W

※IC設計最大出力電流は4Aですが、変換電圧差の条件や放熱条件等によっても異なってきます。
参考データを記載しますが実際は条件によってそれ以上/以下の電流を取れる場合があります。あくまでもDIYツールとしてご使用ください。

【注意事項】
・本製品のICは状況に応じて発熱するため、ICの温度上昇が飽和せず安定しない場合は、放熱対策が必要です。
・入出力端子＋と−でショートもしくは逆接続した場合は破損する恐れがございますので、ご注意ください。
・昇圧可変ですので入力と出力の電圧差は最低1.25V必要です。
なお本製品の仕様上、電圧が高ければ高くなるほど、消費電流が大きければ大きいほどリプルは大きくなります。
また、電圧差が大きければ大きいほど効率は下がり熱損失も大きくなります。本製品の特性を踏まえた運用をお勧めします。
・最大電流量を超えて使用した場合、壊れる可能性がございます。絶対に最大電流量を超えないようにしてご使用ください。
・入力電圧が可変するような電源は出力電圧も可変しますので出力電圧の設定は必ずテスターで確認してからご使用ください。
・極稀にボリュームが初端/終端以上に回ってしまっている場合がございます。ボリュームの構造上全く問題ございませんが、調整位置までかなりボリュームを回さないといけない場合がございますのでご注意ください。
・当製品を使用した際におきた機器などの故障・破損、及び、事故等の損害についての補償は対応できません。あくまでも自己責任の下のDIY用途でのご使用をお願いします。
・入荷ロットにより、外観・デザイン等が異なる場合がございます。
・保証は初期不良の場合のみ、商品到着後1週間の対応です。
