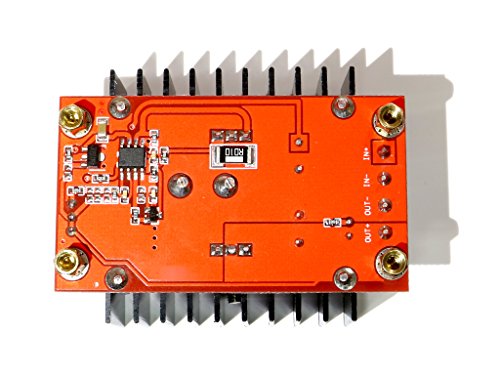

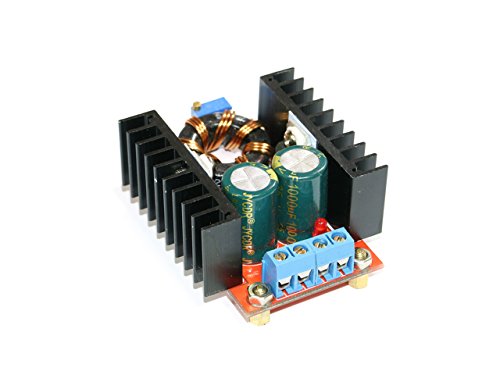

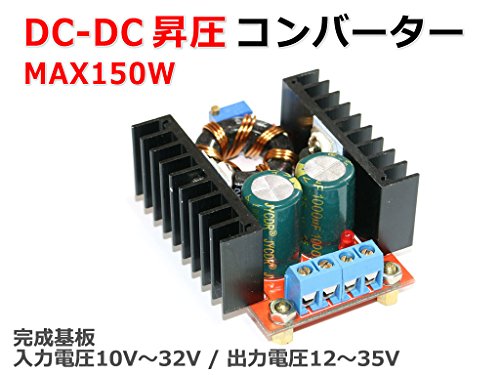

DC-DC昇圧コンバーター 150W 入力10-32V 出力12-35V

商品説明

DC-DC昇圧コンバーター(ステップアップコンバーター)です。
自然放熱で最大100W、ヒートシンクへの強制空冷時で最大150Wの出力が可能です。


【製品の特徴】

・任意に出力電圧を調整できる多回転ボリューム付き
・電圧範囲が広い！入力(10V-32V)→出力(12V-35V)
・最大94％と比較的変換効率が高い！
・最大150W出力が可能
　

【注意事項】

・短絡保護回路はございません
　必要に応じて入力側にヒューズや保護回路をご用意ください。

・入力逆接続保護回路はございません
　入出力端子＋と−でショートもしくは逆接続した場合は破損する恐れがございますのでご注意ください。
　必要に応じてダイオード等で保護回路をご用意ください。
　
・昇圧可変ですので入力と出力の電圧差が必要です
　本製品の仕様上、電圧が高ければ高くなるほど、消費電流が大きければ大きいほどリプルは大きくなります。
　電圧差が大きければ大きいほど効率は下がり熱損失も大きくなります。
　本製品の特性を踏まえた運用をお勧めします。

・最大出力について
　電流量を超えて使用した場合、壊れる可能性がございますので絶対に最大電流量を超えないようにしてご使用ください。

・入力電圧が可変するような電源をお使いの場合
　出力電圧も入力電圧に応じて可変しますので、出力電圧の設定は必ずテスターで確認してからご使用ください。

・電圧調整ボリュームの初期値について
　電圧調整ボリュームの初期値については一定出ない場合がございます。
　必ずご使用の前にテスター等で出力電圧設定をご確認ください。　
　なお、ボリュームが初端/終端以上に回ってしまっている場合がございます。
　ボリュームの構造上全く問題ございませんが、調整位置までかなりボリュームを回す必要がある場合がございます。

・当製品を使用した際に起きた機器などの故障・破損について
　当製品に起因する、事故や他部品、機器の損害についての補償対応できません。
　あくまでも自己責任の下のDIY用途でのご使用をお願いします。

・入荷ロットにより、外観・デザイン等が異なる場合がございます

・保証は初期不良の場合のみ、商品到着後1週間の対応です


【製品仕様】

出力電力：自然放熱時100W/強制空冷時150W
入力電流：MAX 16A
入力電圧：DC 10V〜32V
出力電流：MAX 10A
出力電圧：DC 12V〜35V　(12V入力時最大34V)
出力リプル：1％（最大）
動作温度：-40℃〜+85℃
最大変換効率：94％
基板サイズ：37mm×65mm
ネジ穴間隔：26mm×58mm
サイズ：45mm×65mm×28mm
重量：約65g
