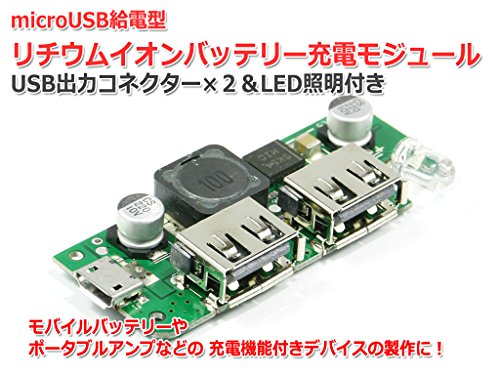

microUSB給電型リチウムイオンバッテリー充電モジュール USB電源出力&LEDライト

商品説明

リチウムイオン電池専用充電管理IC Chipower製CE3210(Speed Chage 1A対応)で、コントローラーが自動的に電圧と電流をコントロールして効率よく安全にリチウムイオン電池の充電が可能です。
照明用ホワイトLEDを搭載し、ボタン2回押しで点灯・消灯をコントロール可能！

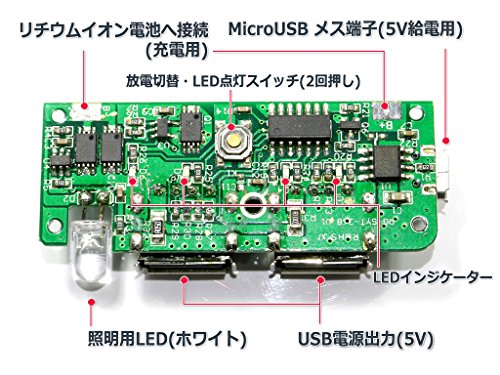

基板裏側LEDインジケーターにより、バッテリー充電割合や放電モードの状態を表示可能！
マイコン制御IC搭載で、ボタン操作により充電から放電への切替コントロール可能です。
電力出力用に2ポートのUSB-TypeA端子を装備し、USB5V電源で動作する機器への電源供給や充電にお使いいただけます。
出力用USBポートは最大で２Aの出力に対応、高電流昇圧モジュールＩＣにより、十分な電流量を確保しています。
リチウムイオン充電池を使用したモバイルバッテリーの製作に最適です。
また、その他ポータブルアンプやDACなどモバイル機器の製作にも便利です。

適合リチウム充電池：3.6V　3.7Vタイプ
終止電圧：4.2V
充電電流設定：1A（環境、放熱具合によりICが調整します。)
トリクル充電閾値電圧：2.9～3.1V
※設定が1A充電ですので極端に小さな容量のリチウム充電池には使用しないでください。


【製品の特徴】
・コントロールIC[CE3210]搭載でリチウムイオンの充電コントロールが簡単！
・モバイル用途に最適、マイクロUSB給電
・照明用LED搭載モバイルバッテリーの製作に
・充電池式 ポタアン、ポータブルDACの製作に便利！
・高周波昇圧コンバーターICにより、高効率でリチウム充電池の容量に近い電量を供給可能


【LEDインジケーター表示】
充電中：LED順次点滅
放電中：バッテリー充電容量


【注意事項】
※終止電圧※4.2V
※使用方法を誤ると、発火や爆発の恐れがあり、大変危険です。
　 リチウムイオン電池についての知識が無い方は使用しないでください。

・絶対に3.6V、3.7Vタイプのリチウムイオン電池以外の電池を接続しないでください。
　対応電池以外を接続された場合、発火、爆発する可能性があります。
・電圧差があると熱損失で充電電流が低くなりますので、基準入力電圧の5V±0.5V以内でご使用ください。
・許容値について
　本品及び接続機器が破損する恐れがございますので絶対に最大許容値を超えないようにしてご使用ください。
・当製品を使用した際に起きた機器などの故障・破損について
　当製品に起因する、事故や他部品、機器の損害についての補償対応できません。
　あくまでも自己責任の下のDIY用途でのご使用をお願いします。
・入荷ロットにより、外観・デザイン等が異なる場合がございます。
・保証は初期不良の場合のみ、商品到着後1週間の対応です。

【製品仕様】

電源入力端子：DC 5V / microUSB端子(マイクロBコネクタ メス)
入力電圧： DC5V (±0.5V 範囲内)
USB出力端子：USB Type-A ×2ポート LED側：USB2
USB1出力：最大1A
USB2出力：最大2A
出力：リチウムイオン電池充電専用出力
適合リチウムイオン電池：3.6V/3.7V　タイプ
終止電圧： 4.2V
充電電流設定：1A
充電閾値電圧：2.9〜3.1V
基板サイズ：55mm×20mm
サイズ：57mm×26mm×9.5mm
重量：約10g
