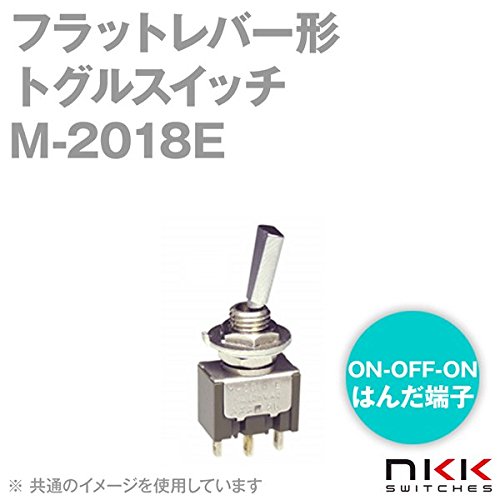

NKKスイッチズ M-2018E フラットレバー形トグルスイッチ (モーメンタリ) (ON-OFF-ON) (単極双投回路) (はんだ端子) (取付け穴 φ6.5mm) NN

商品説明

[形名] M-2018E
[カテゴリ] トグル
[シリーズ] M
[サブカテゴリ] 非照光式
[接点仕様] 銀
[使用温度範囲（℃）] -30/+85
[極数] 単極
[機能動作 ( )はモーメンタリ] (ON)-OFF-(ON)
[操作部形状] フラットレバー
[端子部形状] はんだ
[パネル取付方法] ねじ取付けタイプ

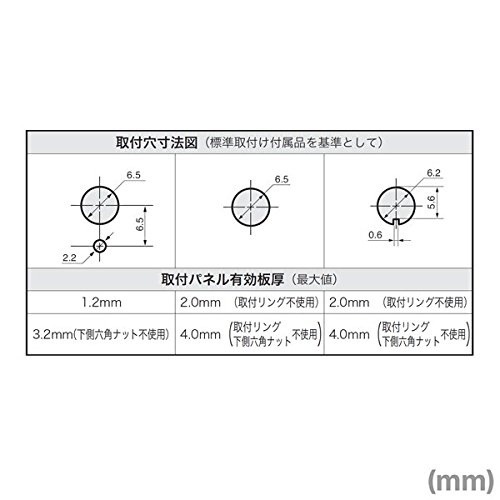

[パネル取付穴寸法目安（単位：mm）] 6.5Dia.
[取付可能パネル厚目安（単位：mm）] 5.5Max.
[電流容量] 6A 125V AC
3A 250V AC
3A 30V DC
推奨下限電圧電流 2V 0.1A AC/DC
最小投入遮断電圧電流 1V 10mA AC/DC（初期値）
[接触抵抗] 10mΩ以下（DC2～4V 100mAにて）
[絶縁抵抗] DC 500V　1GΩ以上
[耐電圧] AC 1.0kV（端子・端子間） １分間以上
AC 1.5kV（端子・アース間） １分間以上
[機械的開閉耐久性] 50,000回以上
[電気的開閉耐久性] 50,000回以上（3A 125V AC）
25,000回以上（6A 125V AC）
[使用温度範囲] -30～＋85℃

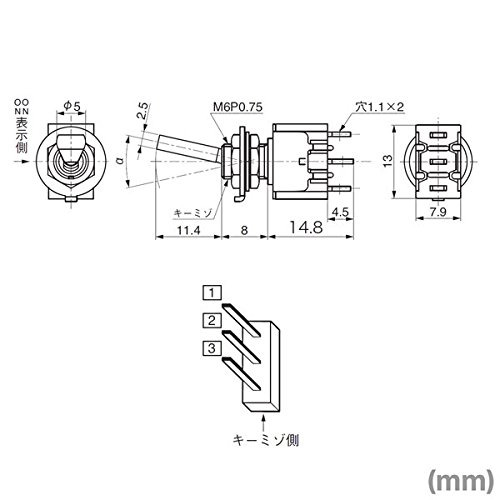

[操作部倒れ角度（α）] 25±4°
[はんだ耐熱性(はんだごてをご使用の場合)]
　こて先温度 390℃以下
　はんだ付け時間 4s以内
　回数 2回(常温に戻ってから)
[はんだ耐熱性(はんだ槽をご使用の場合)]
　予熱温度 110℃以下
　予熱時間 40s以内
　ピーク温度 270℃以下
　ピーク温度継続時間 6s以内
　基板の板厚指定 1.6mm
　回数 2回(常温に戻ってから)
[規格適合] CSA、UL、RoHS

※OFFポジション又はレバーセンター位置ではんだ付けしてください。
